INSTALLATION

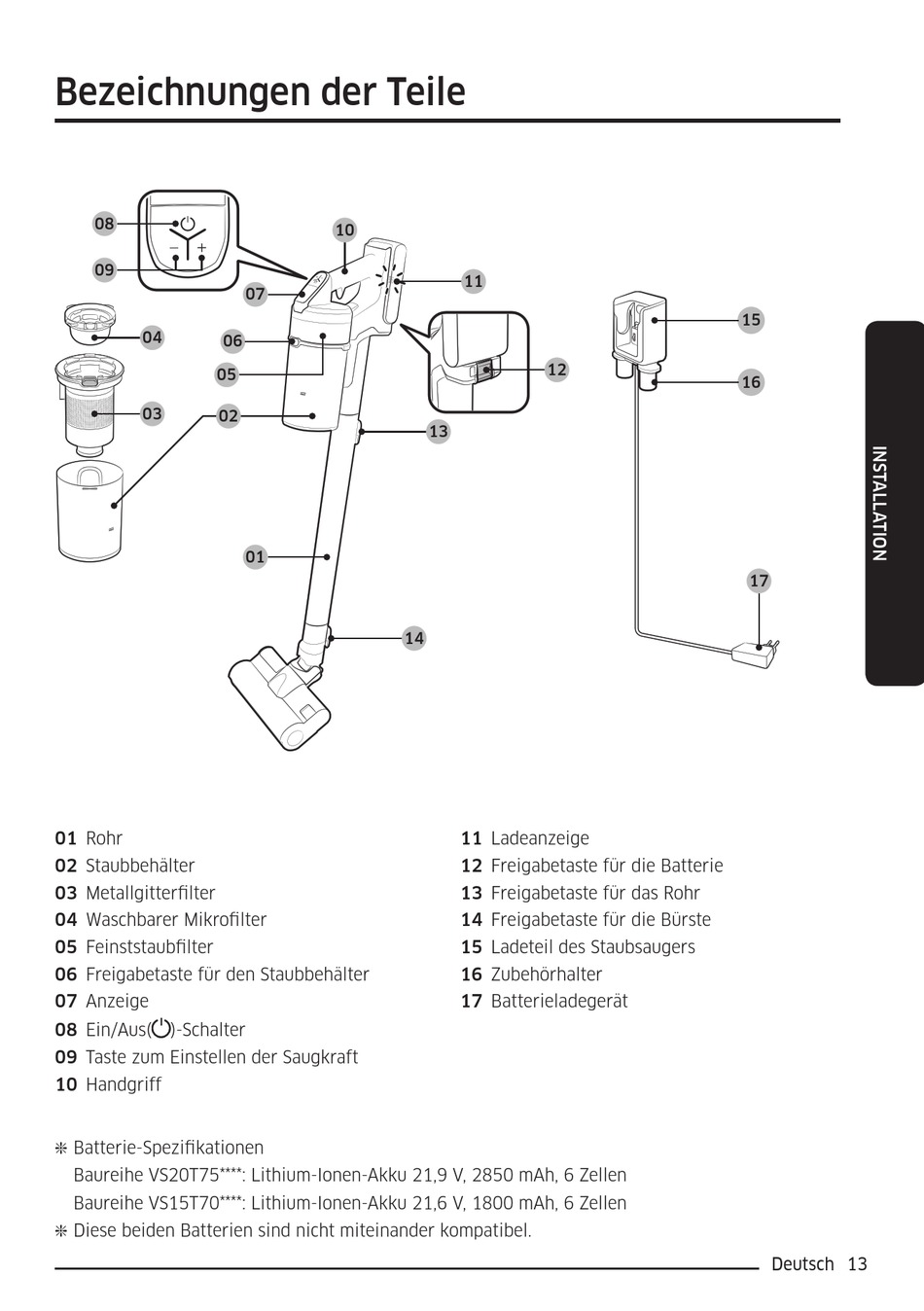

Bezeichnungen der Teile

08
09
04
06
05
03
02
01 Rohr
02 Staubbehälter
03 Metallgitterfilter
04 Waschbarer Mikrofilter
05 Feinststaubfilter
06 Freigabetaste für den Staubbehälter
07 Anzeige
08 Ein/Aus( )-Schalter
09 Taste zum Einstellen der Saugkraft
10 Handgriff
❇ ❇ Batterie-Spezifikationen
Baureihe VS20T75****: Lithium-Ionen-Akku 21,9 V, 2850 mAh, 6 Zellen
Baureihe VS15T70****: Lithium-Ionen-Akku 21,6 V, 1800 mAh, 6 Zellen
❇ ❇ Diese beiden Batterien sind nicht miteinander kompatibel.
10
07
01
14
11
12
13
11 Ladeanzeige
12 Freigabetaste für die Batterie
13 Freigabetaste für das Rohr
14 Freigabetaste für die Bürste
15 Ladeteil des Staubsaugers
16 Zubehörhalter
17 Batterieladegerät
15
16
17
