1
2
3
54

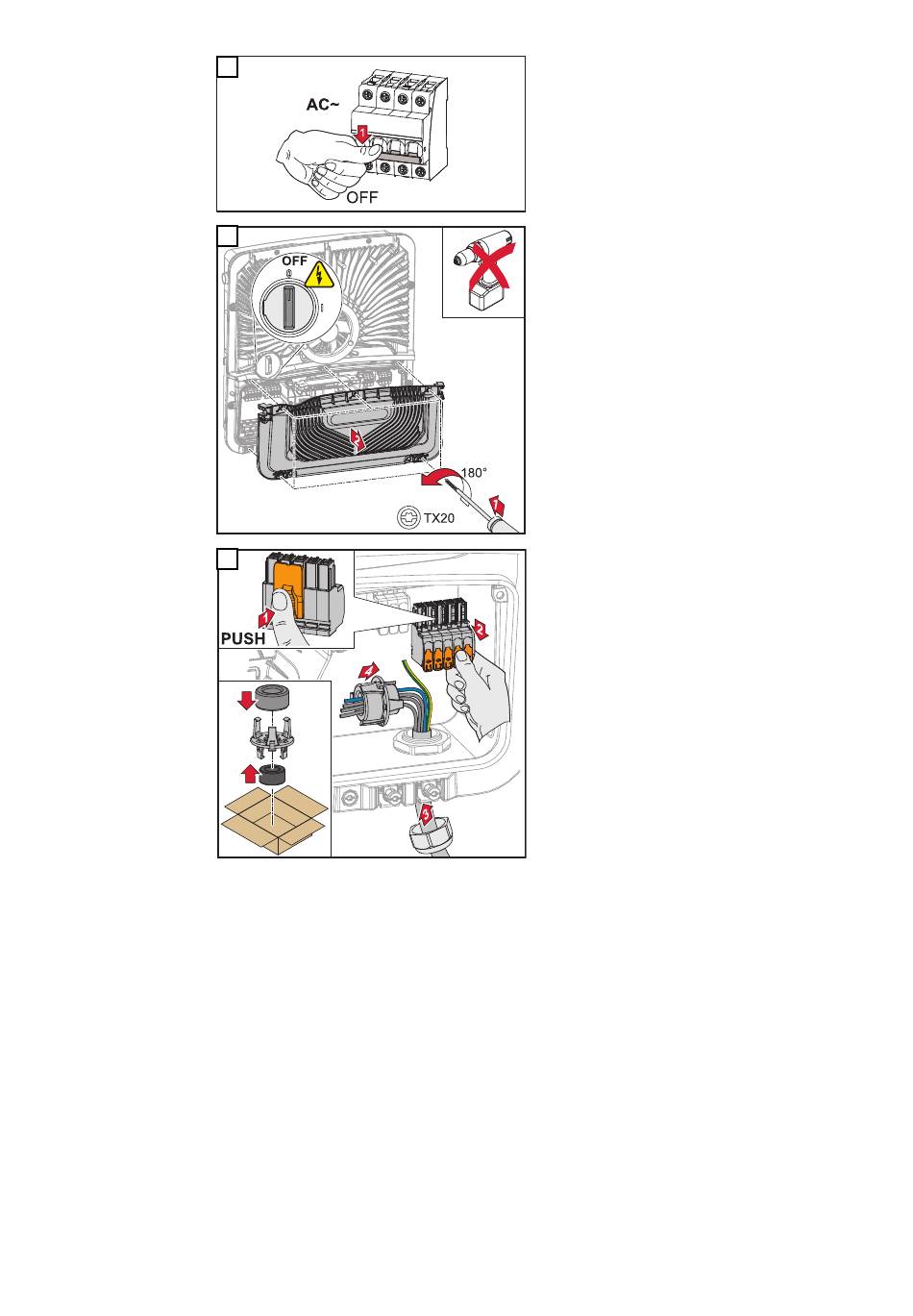

Den Leitungs-Schutzschalter aus-
schalten.
Sicherstellen, dass sich der DC-Tren-
ner in der Schalterstellung „Aus" be-
findet.
Die 5 Schrauben der Abdeckung des
Anschlussbereiches mit einem Schrau-
bendreher (TX20) und einer 180°-Dre-
hung nach links lösen.
Die Abdeckung des Anschlussberei-
ches vom Gerät nehmen.
Die Verriegelung an der Rückseite der
Anschlussklemme drücken und die
AC-Anschlussklemme abziehen.
Das Netzkabel von unten durch die an
der rechten Seite befindliche Zugent-
lastung und dem Ferritkern
durchführen.
WICHTIG!
Der Schutzleiter darf nicht durch den
Ferritkern geführt werden und muss
mit einer Bewegungsschlaufe ange-
schlossen werden, sodass beim Versa-
gen der Zugentlastung der Schutzlei-
ter zuletzt getrennt wird.
Mehr Informationen zur Zugentlastung
Kabelquerschnitt des
siehe Kapitel
AC-Kabels
auf Seite 50.
