Diagnose und Störungsbehebung
198
LED
1 Versorgungsspannung
2 Gerätestatus/Modulsta-
tus
3 Netzwerkstatus
4 Port 1 aktiv:
Ethernet/IP
5 Port 2 aktiv:
Ethernet/IP und
Serviceschnittstelle (CDI)
Proline 500

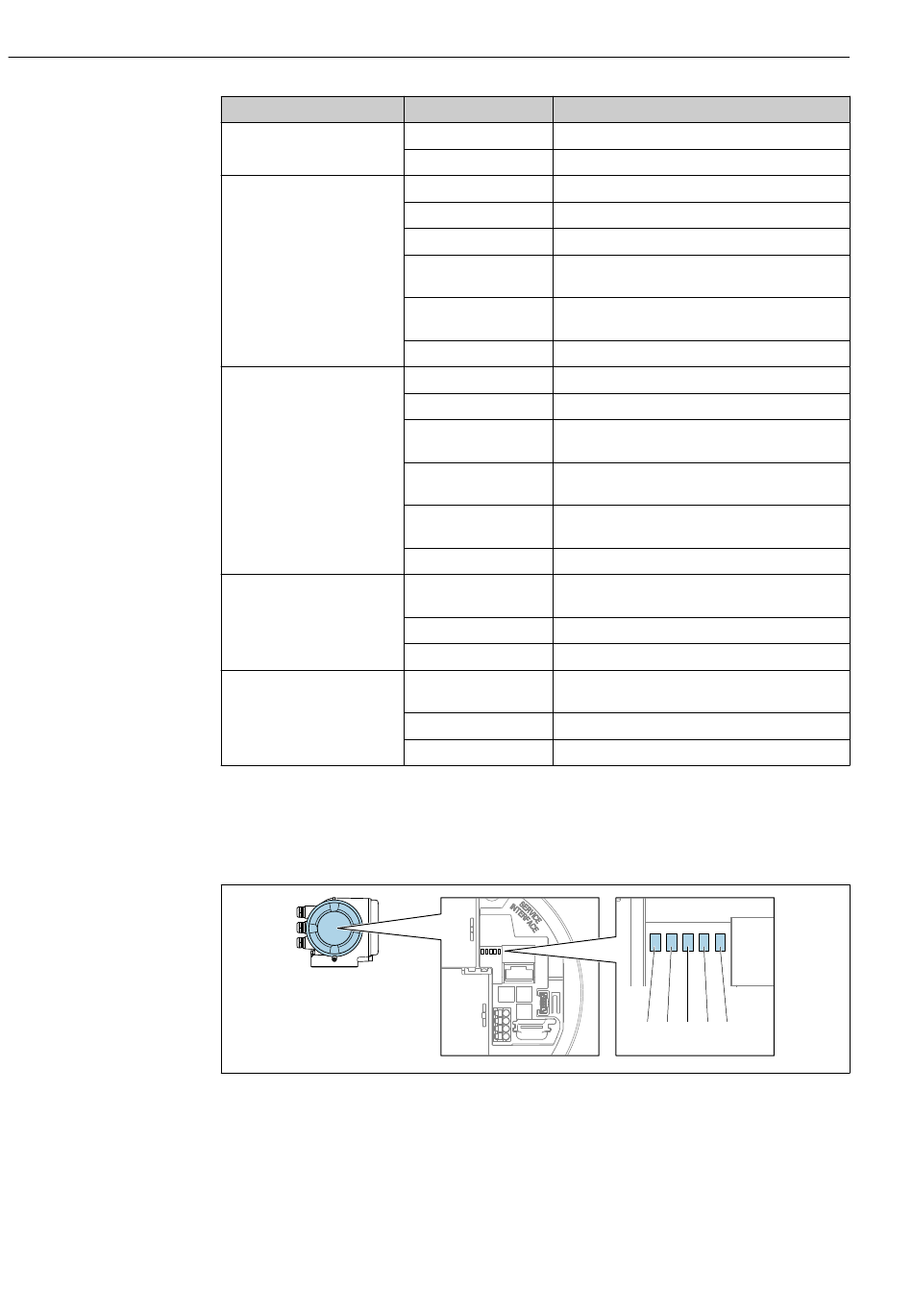

Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Gerätes-
tatus.
1 Versorgungsspannung
2 Gerätestatus
3 Netzwerkstatus
4 Port 1 aktiv: EtherNet/IP
5 Port 2 aktiv: EtherNet/IP und Serviceschnittstelle (CDI)
Farbe Bedeutung
Aus Versorgungsspannung ist aus oder zu niedrig.
Grün Versorgungsspannung ist ok.
Aus Firmwarefehler
Grün Gerätestatus ist ok.
Grün blinkend Gerät ist nicht konfiguriert.
Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"
ist aufgetreten.
Rot Diagnoseereignis mit Diagnoseverhalten "Alarm" ist
aufgetreten.
Rot/grün blinkend Gerät startet neu/Selbsttest.
Aus Das Gerät besitzt keine EtherNet/IP-Adresse.
Grün EtherNet/IP Verbindung ist aktiv.
Grün blinkend Das Gerät besitzt eine EtherNet/IP-Adresse, es ist
aber keine EtherNet/IP Verbindung aktiv.
Rot Die EtherNet/IP-Adresse des Geräts wurde zweimal
vergeben.
Rot blinkend EtherNet/IP Verbindung befindet sich im "Time out"
Modus.
Rot/grün blinkend Gerät startet neu/Selbsttest.
Aus Nicht angeschlossen oder keine Verbindung herge-
stellt.
Weiß Angeschlossen und Verbindung hergestellt.
Weiß blinkend Kommunikation nicht aktiv.
Aus Nicht angeschlossen oder keine Verbindung herge-
stellt.
Gelb Angeschlossen und Verbindung hergestellt.
Gelb blinkend Kommunikation nicht aktiv.
