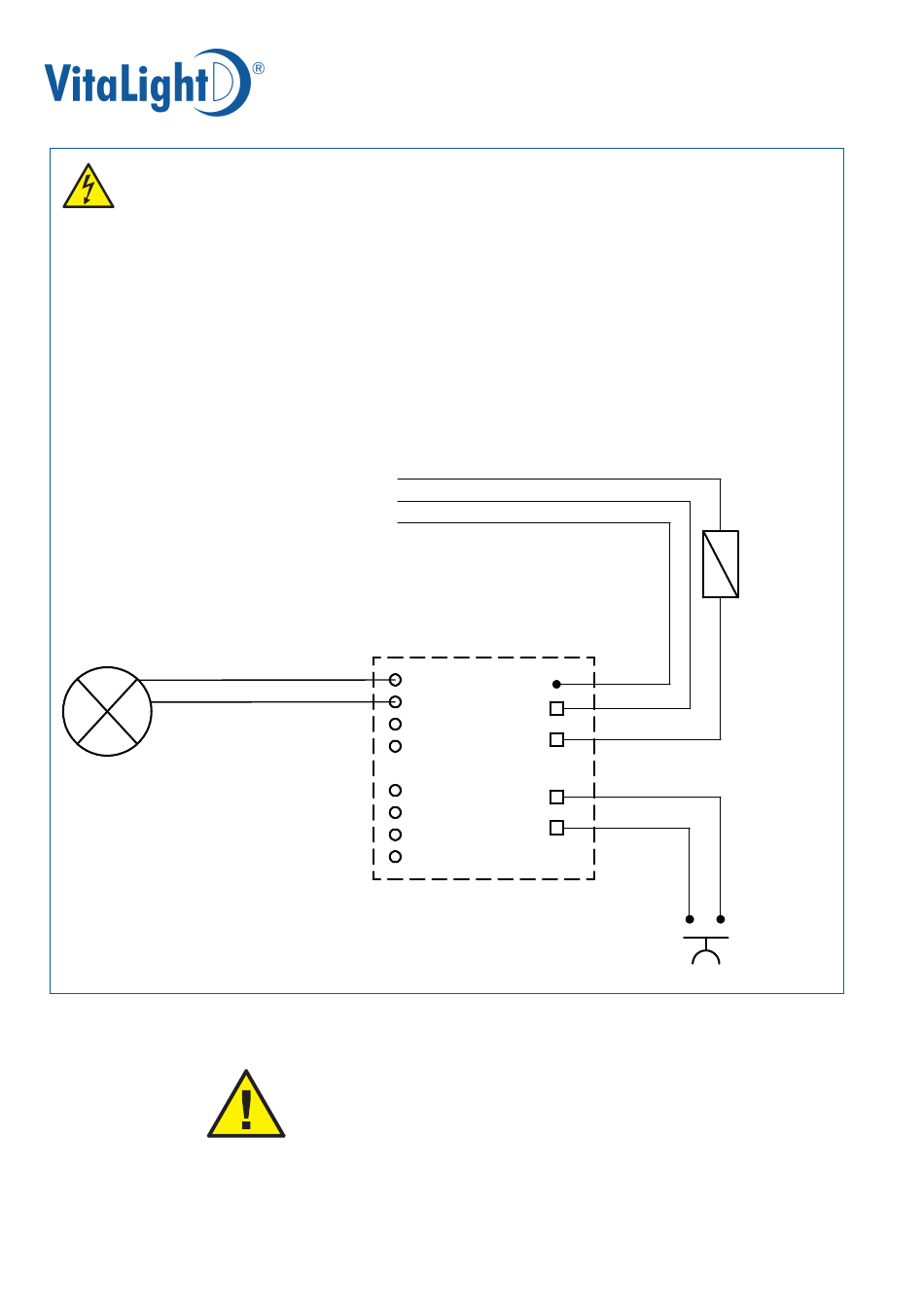

Elektrischer Anschlussplan / Electrical connection diagram
Schéma de branchement / Esquema de conexión
Monochrom (nicht dimmbar) / Monochrome (not dimmable) /
Monochrome (sans variateur de lumière) / Monocromo (sin claridad regulable)
N = Neutralleiter / Neutral / Neutre / Neutro
L1 = Phase, Netz / Maine / Phase / Fase
D = Netzteil / Power supply unit / Appareil d'alimentation / Aparato de alimentación
40600050 (monochrom / monochrome / monochrome / monocromo)
E = Taster / Push button / Bouton-poussoir / Pulsador
F = Sicherung / Fuse / Protection / Protección
PE = Erdung / Grounding / Terre / Tierra
Kabelbelegung
Cable configuration
Branchement des câbles
Conexión de los cables
24V DC + braun / brown / brun / marrón
Gnd - blau / blue / bleu / azul
Achtung / Attention / Attention / Atención
Stand 08/2020
100 - 240V/AC
220 - 240V/AC
L1
N
PE
D
+24V DC
+24V
-Gnd
Lüfter + (1)
Lüfter - (2)
+24V DC
+24V
-Gnd
Lüfter + (1)
Lüfter - (2)
Eine falsche Anschlussbelegung zerstört den Einschub-Scheinwerfer.
An incorrect clamping destroys the floodlight insertion module.
Un mauvais branchement détruit le module projecteur.
Una asignación falsa de las conexiones destruye el foco insertable.
6
F 10/16A
E
Art.-Nr.: 579191
