HMI

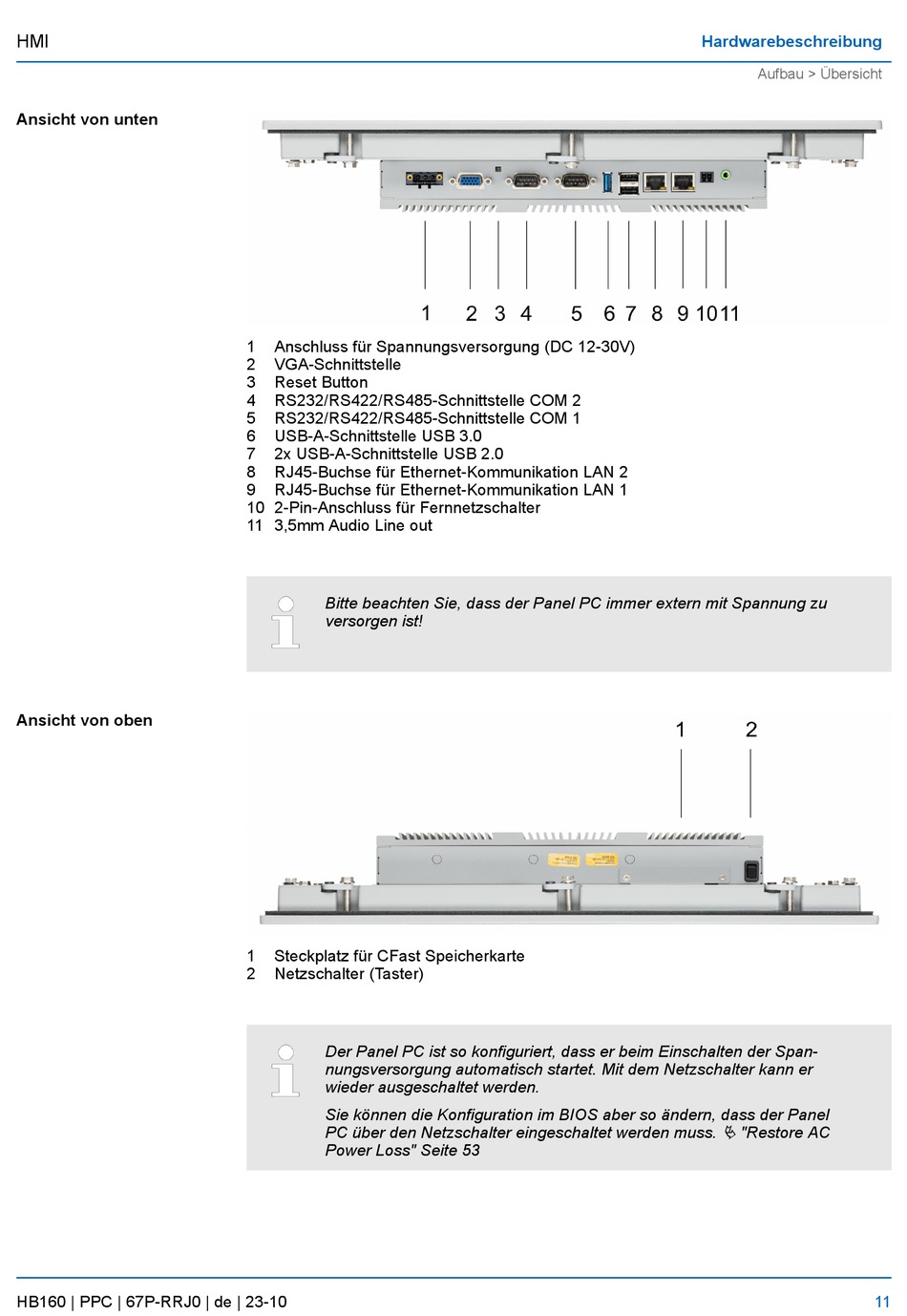

Ansicht von unten
Ansicht von oben
HB160 | PPC | 67P-RRJ0 | de | 23-10
1
Anschluss für Spannungsversorgung (DC 12-30V)
2
VGA-Schnittstelle
3
Reset Button
4
RS232/RS422/RS485-Schnittstelle COM 2
5
RS232/RS422/RS485-Schnittstelle COM 1
6
USB-A-Schnittstelle USB 3.0
7
2x USB-A-Schnittstelle USB 2.0
8
RJ45-Buchse für Ethernet-Kommunikation LAN 2
9
RJ45-Buchse für Ethernet-Kommunikation LAN 1
10 2-Pin-Anschluss für Fernnetzschalter
11 3,5mm Audio Line out
Bitte beachten Sie, dass der Panel PC immer extern mit Spannung zu
versorgen ist!
1
Steckplatz für CFast Speicherkarte
2
Netzschalter (Taster)
Der Panel PC ist so konfiguriert, dass er beim Einschalten der Span-
nungsversorgung automatisch startet. Mit dem Netzschalter kann er
wieder ausgeschaltet werden.
Sie können die Konfiguration im BIOS aber so ändern, dass der Panel
PC über den Netzschalter eingeschaltet werden muss.
Power Loss" Seite 53
Hardwarebeschreibung
Aufbau > Übersicht
Ä "Restore AC
11
