Handbuch
Z100-H642.03 S11AW2

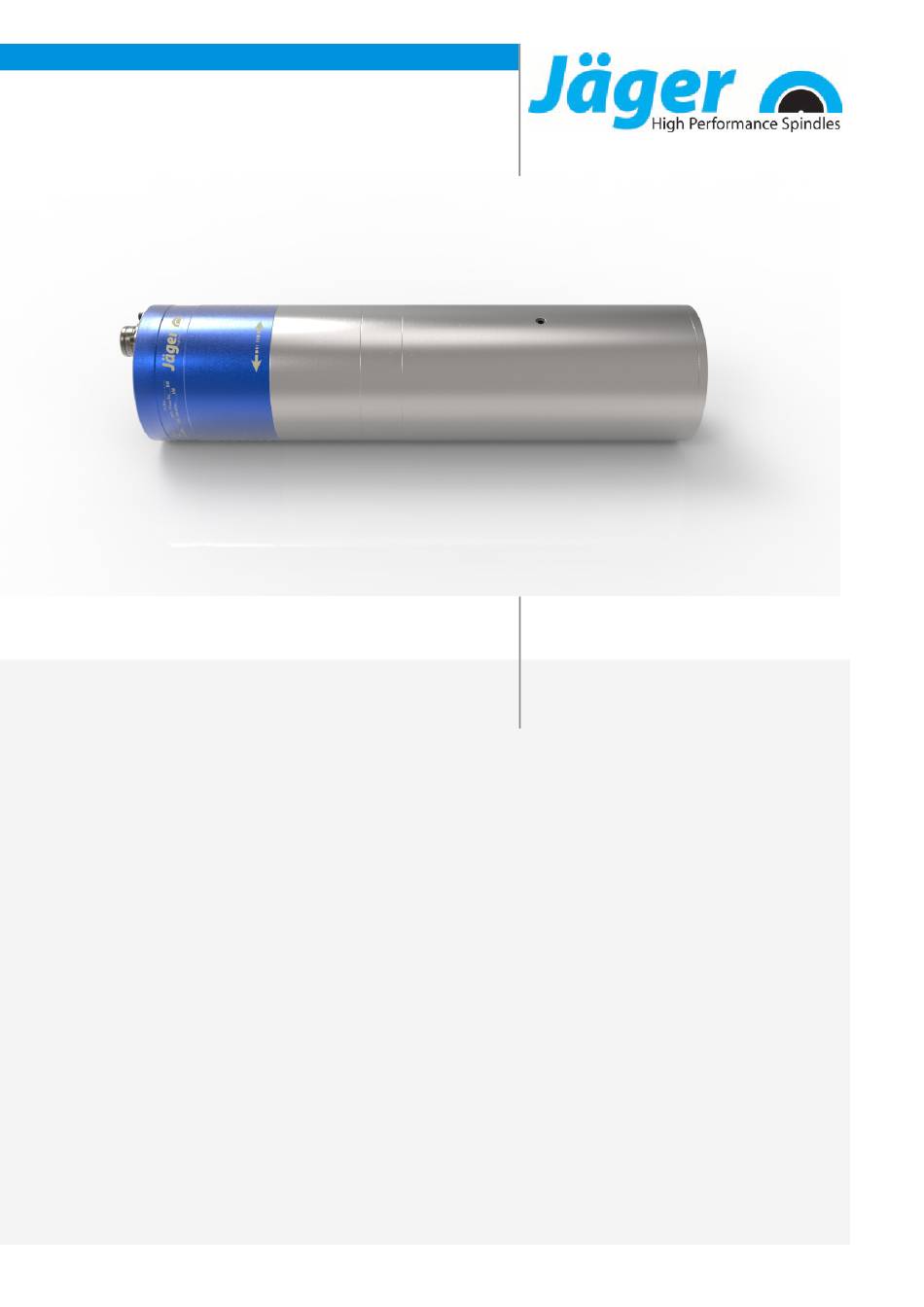

Schnellfrequenzspindel
Pneumatischer Kegelwechsel

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JÄGER Z100-H642.03 S11AW2

Inhaltszusammenfassung für JÄGER Z100-H642.03 S11AW2

  • Seite 1 Handbuch Z100-H642.03 S11AW2 Schnellfrequenzspindel Pneumatischer Kegelwechsel...

  • Seite 2: Kennzeichnung Der Sf-Spindel

    Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis: Original-Handbuch Vorabinformation  5 Installation  26 Zweck des Handbuches ............  5 SF-Spindel installieren .............  26 Erläuterung der Symbole.......... 5 Durchmesser Medienzuleitung........ 27 Kühlwasser................ 27 Transport und Verpackung  6 8.3.1 Qualität des Kühlwassers ........ 27 Lieferumfang der SF-Spindel...........  6 8.3.2 Kühlung einstellen .......... 27 2.1.1 Optionales Zubehör..........
  • Seite 4 Inhaltsverzeichnis: Original-Handbuch Demontage  39 13.1 Entsorgung und Umweltschutz ........ 39 Service & Reparatur  39 14.1 Servicepartner .............. 39 14.2 Betriebsstörungen ............ 40 Einbauerklärung  43 4 ( 44 ) Artikel-Nr. 10406109, Revision 03...

  • Seite 5: Vorabinformation

    Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung.

  • Seite 6: Transport Und Verpackung

    Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel.

  • Seite 7: Verpackung Der Sf-Spindel

    Bestimmungsgemäße Verwendung Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden.

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden.

  • Seite 9: Sicherheitsbewusstes Arbeiten

    Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert.

  • Seite 10: Stillsetzen Der Sf Spindel

    Sicherheitshinweise Der Schneidendurchmesser des Werkzeuges (X) darf nicht größer sein als der maximale Spannbereich (Y). Ü Spanne das Werkzeug immer so kurz wie möglich ein. Ü Halte das Maß (Z) klein. Ä (Y) Siehe Kapitel: Technische Daten  14]. Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü...

  • Seite 11: Technische Beschreibung

    Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel Elektrischer Anschluss für: Motorphasen Elektrischer Anschluss für: Werkzeugkegelüberwachung, PTC, KTY Kühlwasser G 1/4“ Sperrluft G 1/8“ Kegelreinigung G 1/8“ Pneumatik für Werkzeugwechsel (Zylinder vor) G 1/8“ Pneumatik für Werkzeugwechsel (Zylinder zurück) G 1/8“ Artikel-Nr.

  • Seite 12: Elektrischer Anschluss

    Technische Beschreibung Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein. Ü...

  • Seite 13: Sperrluft

    Technische Beschreibung Sperrluft Für die Vorgabe der Luftquali- Die Sperrluft verhindert, dass Fremdkörper wie Späne und Flüssigkeiten (z.B. tät siehe Kapitel „Luftrein- Emulsionen) in die SF-Spindel eindringen. heitsklassen (ISO 8573-1) Ü Überprüfe, dass vorn zwischen dem Gehäuse und den drehenden Teilen  28]“.
  • Seite 14 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax./5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung 16,1 11,5 [kW] Drehmoment 6,85 5,19 [Nm] Spannung Strom 38,4 28,5 25,7 Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 1.400 HZ Motorpolzahl (Paare) Nenndrehzahl 42.000 rpm Beschleunigungs- /Bremswert 10 000 rpm...

  • Seite 15: Technische Daten Abmessungen

    Technische Daten 5 pol (ECTA 133) Motorphasen Gerätestecker 12 pol (ECTA 133) Sensorik Gewicht ~ 16 kg Rundlauf Innenkegel < 1 µ Planlauf < 1 µ Abmessungen (*) = Spannbereich Artikel-Nr. 10406109, Revision 03 15 ( 44 )

  • Seite 16: Motordaten

    Technische Daten Motordaten Die Leistungen (S1, S6, S2) gel- Spindel Kennlinie KL 8510 ten für sinusförmige Ströme Motortechnologie AC-Motor und sinusförmige Spannun- gen. Motortyp ACM 82/50/80-4E Die Leistungswerte der SF- Nennleistung 10 kW Spindel hängen vom einge- setzten FU ab und können von Nenndrehzahl 42.000 rpm den angegebenen Werten ab-...

  • Seite 17: Leistungsdiagramm

    Technische Daten Gemessene Werte: S2-Pmax./5s Nenndrehzahl 5 000 10 000 15 000 20 000 25 000 30 000 42 000 Drehzahl 3 796 8 945 13 933 18 921 23 909 28 625 39 955 Frequenz 1 000 1 400 Nennleistung 2,433 6,412...
  • Seite 18 Technische Daten Hinweis: Beschädigung durch falsche Leistungswerte. Die Werte der Parameter beziehen sich ausschließlich auf den Motor. Werte SF-Spindel: siehe Tabellen S1-100%, S6-60% und S2-Pmax. Parameter Bedeutung Wert Einheit p0304 Bemessungsspannung (Phase-Phase) Vrms p0305 Bemessungsstrom 22,5 Arms p0307 Bemessungsleistung p0308 Bemessungsleistungsfaktor cos φ...
  • Seite 19 Technische Daten Parameter Bedeutung Wert Einheit Entsättigungsdrehzahl 40.082 Hauptinduktivität bei Maximaldrehzahl 4,472 Sättigungsfaktor 1,187 Kippmomentreduktionsfaktor 58,09 (**) Zusatzparameter Heidenhain Artikel-Nr. 10406109, Revision 03 19 ( 44 )

  • Seite 20: Schaltplan

    Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. Gerätestecker FS5 (S11) spindle plug FS5 (S11) Spindel Stator BN / *RD / **RD / ***BN 0,2mm² BU / *GN / **BU / ***VT 0,2mm²...
  • Seite 21 Technische Daten Spindelstecker S12 (ECTA) (S13) spindle plug S12 (ECTA) (S13) 0,14mm² output 0,14mm² 0,14mm² output 0,14mm² output 0,14mm² 0,14mm² 0,14mm² Widerstand 220Ω resistor 0,14mm² 0,14mm² 0,25mm² RD/ *BN PT1000/ *KTY 0,25mm² WH/ *WH Kundenseite customer side (3x) Induktiver Näherungsschalter + Inductive proximility switch + Feldplatte Signal signal transmitter...

  • Seite 22: Motorschutz Kty 84-130

    Technische Daten Motorschutz KTY 84-130 Siliziumtemperaturfühler Bei Temperaturen über 200 °C muss der Technische Daten Strom Icont = 2 mA betragen. Fühlerwiderstand R100 970 W - 1030 W Temperaturbereich -40° C / +300° C Strom maximal 10 mA cont Umgebungs- Temperatur- Widerstand (Ω) Temperatur-...

  • Seite 23: Motorschutz Ptc 130° C

    Technische Daten Motorschutz PTC 130° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V  Max. Betriebsspannung 30 V – 25 K…T + 15 K) V  Max.

  • Seite 24: Drehzahlgeber (Digitale Feldplatte)

    Technische Daten Drehzahlgeber (Digitale Feldplatte) Für eine störungsfreie Auswertung ist eine gute Verdrahtung notwendig. Ü Verwende verdrillte und abgeschirmte Leitungen. Ü Schließe die SF-Spindel mit unten gezeigtem Anschlussbeispiel an. Hinweis: Widerstand (Rx). Falls in dem Auswertegerät (FU) bereits der Widerstand (Rx*) integriert ist: Schließe nur Signal und Masse an.

  • Seite 25: Luftschallemissionen

    Betriebsort Luftschallemissionen ACHTUNG: Lärm beeinträchtigt die Gesundheit. Betreibe die SF-Spindel nur mit einem Gehörschutz. Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile.

  • Seite 26: Installation

    Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü...

  • Seite 27: Durchmesser Medienzuleitung

    Installation Durchmesser Medienzuleitung Ü Entnimm die Nennweite der Medienzuleitungen folgender Tabelle: Medium Druckluft 2,8 mm “ 4 mm “ Druckluft 4 mm “ 6 mm “ Druckluft 6 mm “ 8 mm “ Kühlwasser 5,5 mm “ 8 mm “ Kühlwasser 7 mm “...

  • Seite 28: Druckluft

    Installation Druckluft 8.4.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.4.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig.

  • Seite 29: Einstellwerte

    Inbetriebnahme 8.4.3 Einstellwerte Für die Vorgabe der Luftquali- Ü Halte folgende Werte ein: tät siehe Kapitel „Luftrein- Kegelreinigung 4,5 - 6 bar heitsklassen (ISO 8573-1)  28]“. Pneumatik für Werkzeugwechsel ≥ 6 bar Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden.

  • Seite 30: Täglicher Start

    Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme  29]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur.

  • Seite 31: Werkzeugwechsel

    Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt.

  • Seite 32: Pneumatischer Kegelwechsel

    Werkzeugwechsel 10.2 Pneumatischer Kegelwechsel GEFAHR: Durch weggeschleuderte Teile. Die Kegelreinigung könnte beim Werkzeugkegelwechsel einen Luftdruck im Hohlschaftkegel (HSK) aufbauen. Dieser Luftdruck schleudert beim plötzli- chen Freiwerden den HSK heraus. Schalte die Kegelreinigung unbedingt aus, wenn sich der HSK ca. 1 - 2 mm vor der Plananlage befindet.

  • Seite 33: Werkzeugwechselstation (Optionales Zubehör)

    Werkzeugwechsel 10.3 Werkzeugwechselstation (Optionales Zubehör) Beim Werkzeugwechsel fährt die SF-Spindel mit dem eingespannten Werk- zeug in die Wechselstation. Ü Beachte folgende Werte bei der Herstellung der Wechselstation, um den Auswurfhub (X) auszugleichen: Federnd gelagert X = 2 - 5 mm Federkraft 40 - 80 N Musterabbildung: Auswurfhub...

  • Seite 34: Ablaufplan

    Werkzeugwechsel 10.4 Ablaufplan 10.4.1 Pneumatischer Ablaufplan Stillstandsmeldung der SF-Spindel von der Maschinensteuerung. (Drehzahl = 0 bei SF-Spindel mit Feldplatte) (Frequenz = 0 und Zeitverzögerung von mind. 2-3 sec bei SF-Spindel ohne Feldplatte) Anschluss Druckluft Achtung Sperrluft immer eingeschaltet lassen. Kein Werkzeugwechsel bei Auch beim Werkzeugwechsel.

  • Seite 35: Elektrischer Ablaufplan

    Werkzeugwechsel 10.4.2 Elektrischer Ablaufplan Werkzeugkegel Druckluft an Gespannt Entspannt Ausgeworfen nicht kein Signal Signal kein Signal eingesetzt Signal kein Signal kein Signal eingesetzt nicht kein Signal kein Signal Signal gespannt 10.4.3 Signale Eingänge Beschreibung Signal Aktion Zylinder zurück. Signal Spannsystem entspannt. SF-Spindel entspannt Kein Werkzeugkegel in die Werkzeug-...

  • Seite 36: Werkzeuge Zur Hsc-Bearbeitung

    Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden.

  • Seite 37: Wartung

    Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü...

  • Seite 38: Bei Jedem Werkzeugwechsel

    Wartung 12.2.2 Bei jedem Werkzeugwechsel Ü Stelle sicher, dass Werkzeugaufnahme und Werkzeugschaft sauber sind. Ä Entferne alle evtl. anhaftende Verunreinigungen. 12.2.3 Bei jedem Spannmittelwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü...

  • Seite 39: Demontage

    Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü...

  • Seite 40: Betriebsstörungen

    Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist.
  • Seite 41 Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 36]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt fred Jäger GmbH...
  • Seite 42 Service & Reparatur Sensor liefert kein Signal Ursache Störungsbehebung Keine Verbindung zum Prüfe die Leitungen und die Anschlüsse. Sensor Falsche Position des Prüfe, ob das Werkzeug korrekt gespannt ist. Werkzeuges Falsche Position des Kontaktiere den Service der Alfred Jäger GmbH. Werkzeugeinzuges SF-Spindel vibriert / Ursache...

  • Seite 43: Einbauerklärung

    D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel Z100-H642.03 S11AW2 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;...
  • Seite 44 Alfred Jäger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Alfred Jäger Youtube channel Scanne diesen QR-Code mit der Jäger-App +49 (0)6002-9123-0 oder mit einem beliebigen QR-Code Scan- sales@alfredjaeger.de ner. www.alfredjaeger.de Serien-Nr. Z100-H642.03 S11AW2 Artikel-Nr. 10406109 Revision Datum 13.10.2021 Sprache...
