Buslänge (L)
250 m
Tabelle 16. Kabellängen für verkabelte Netzwerkschnittstellen
CAN-Kabel
Der Anschluss an den CAN-Bus kann mit Standard-CAN-Kabeln und Zubehör erfolgen.
Ein CAN-Bus Y-Kabel und ein Inline-CAN-Abschlusskabel sind für die einfache Installation
und den Anschluss an andere Li-Ionen-Batterien erhältlich (siehe Kapitel 3.7; optionale
Komponenten).
!
Warnung! Verwenden Sie immer die mitgelieferte M12-Schutzkappe, wenn der CAN-
Anschluss nicht verwendet wird. Andernfalls ist der Schutz gegen das Eindringen von
Feuchtigkeit nicht gewährleistet, was zu schweren Schäden führen kann.

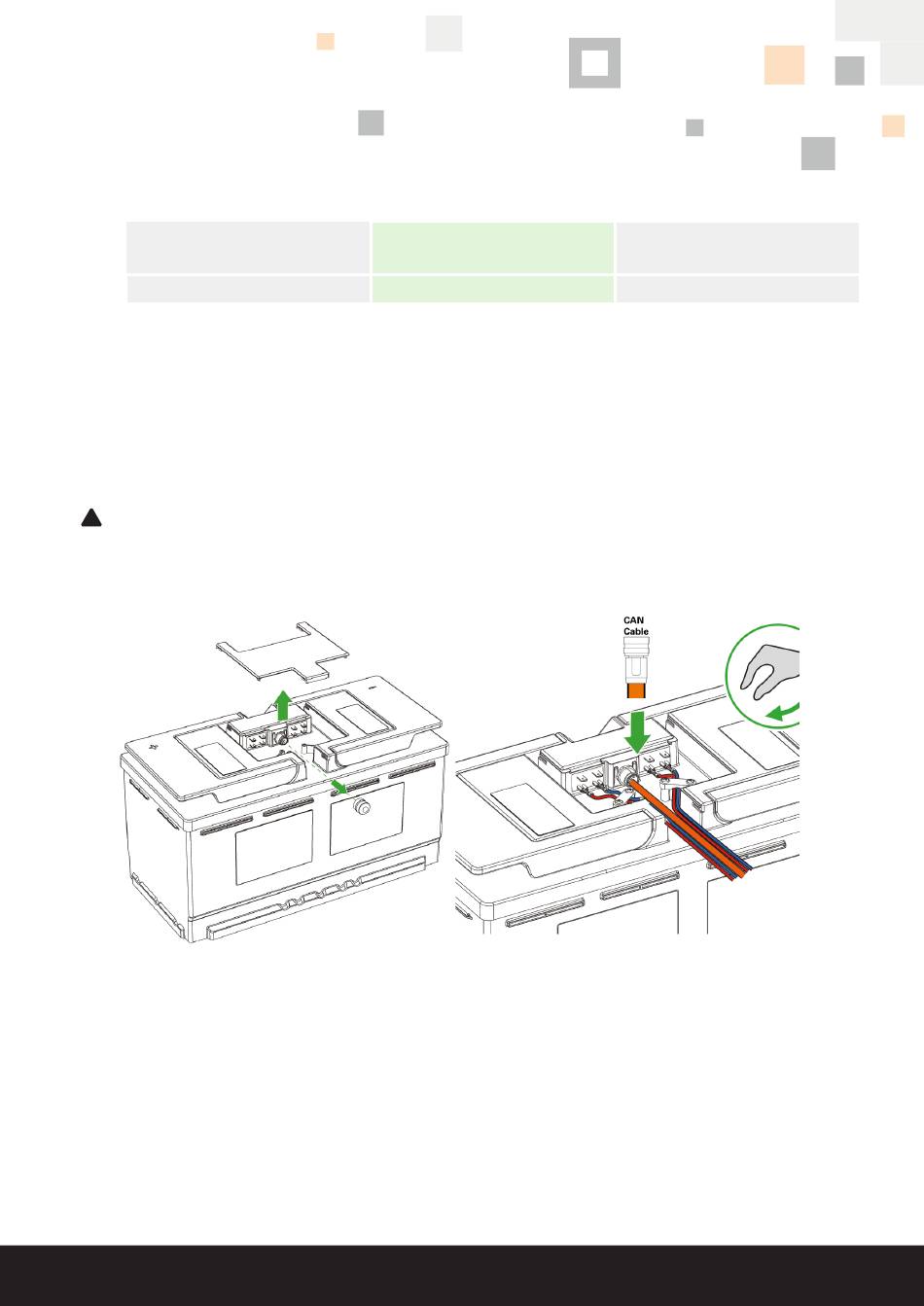

Abbildung 14. Anschluss an die CAN-Schnittstelle
Abschlusswiderstände
Verwenden Sie Abschlusswiderstände oder das Inline-CAN-Abschlusskabel an den
Endknoten, um Reflexionen auf der Leitung zu verhindern. Der Wert dieses Widerstands
sollte +/- 120 Ohm betragen. Weitere Informationen zu Abschlusswiderständen finden Sie im
CiA-Dokument 303_1 V1.8.0, Abschnitt 5.
Be in charge.
Maximale
Stichleitungslänge (S)
11 m
Super B.
Kumulierte
Stichleitungslänge
55 m
