3.5. Pole und LED-Anzeigen

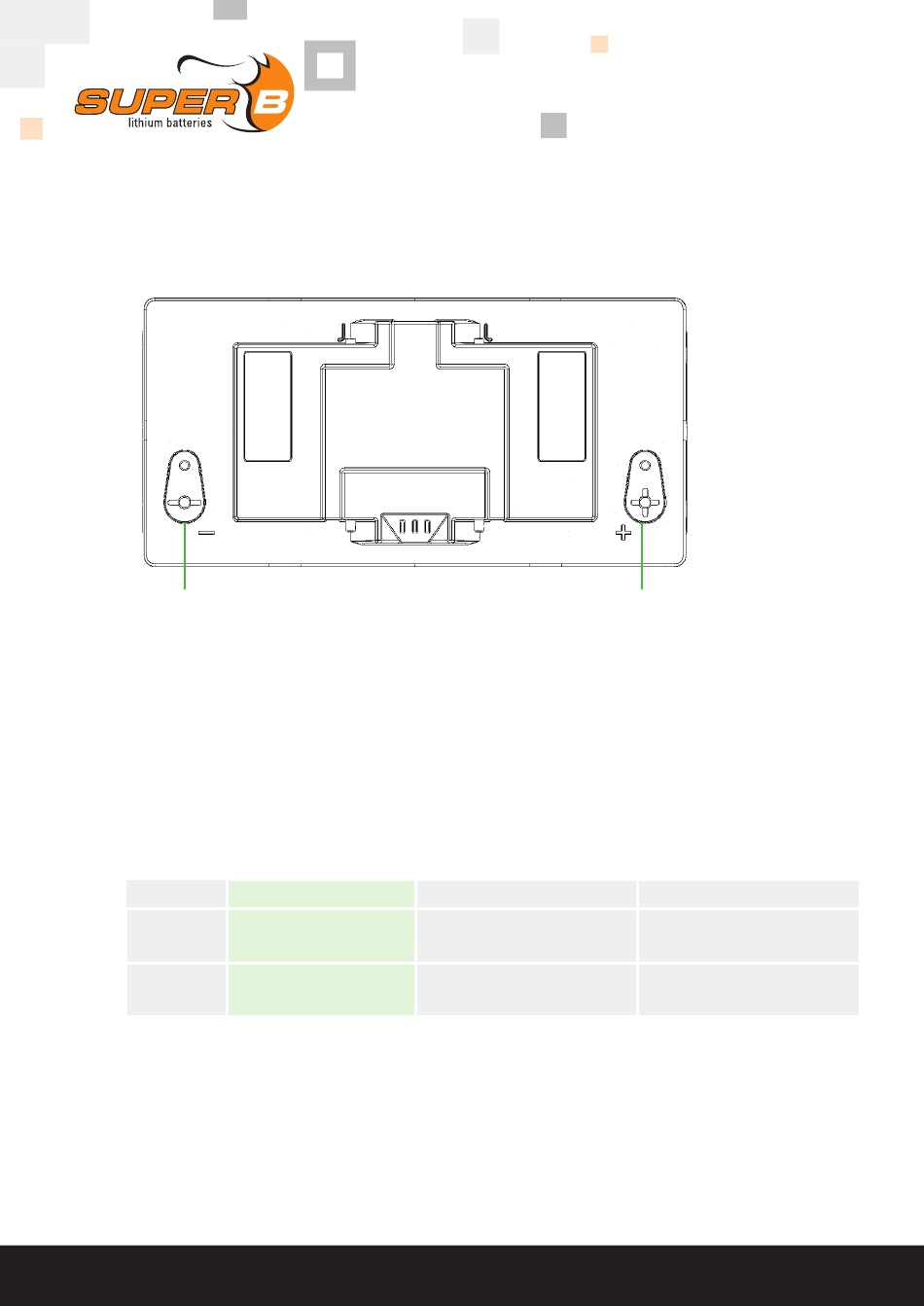

Die folgende Abbildung zeigt die Anschlüsse der Li-Ion-Batterie
X1
Abbildung 2. Batterieklemmen
X1: Batteriepol bis zu 1x 95 mm² Kabelanschluss oder Standard-Polklemme und 1 x M6-
Bolzen für Zubehöranschluss
X2: Batteriepol bis zu 1 x 95 mm² Kabelanschluss oder Standard-Polklemme und 1 x M6-
Bolzen für Zubehöranschluss

3.5.1. X1/X2 Batterieklemmenschnittstelle

Pol #
1
2
Tabelle 8. Batterieklemmenschnittstelle
12
Servicebeschreibung
Batterie Minuspol
Batterie Pluspol

Funktion

–
+ (14,6 VDC)
X2
Bereich
Minusversorgung der
Batterie
Plusversorgung der
Batterie
