Anschlüsse Für Messfühler Und Computeranschluss - Apera Instruments Ph8500-Ss Bedienungsanleitung

Kurz/
lang
drücken
kurz/
lang
drücken

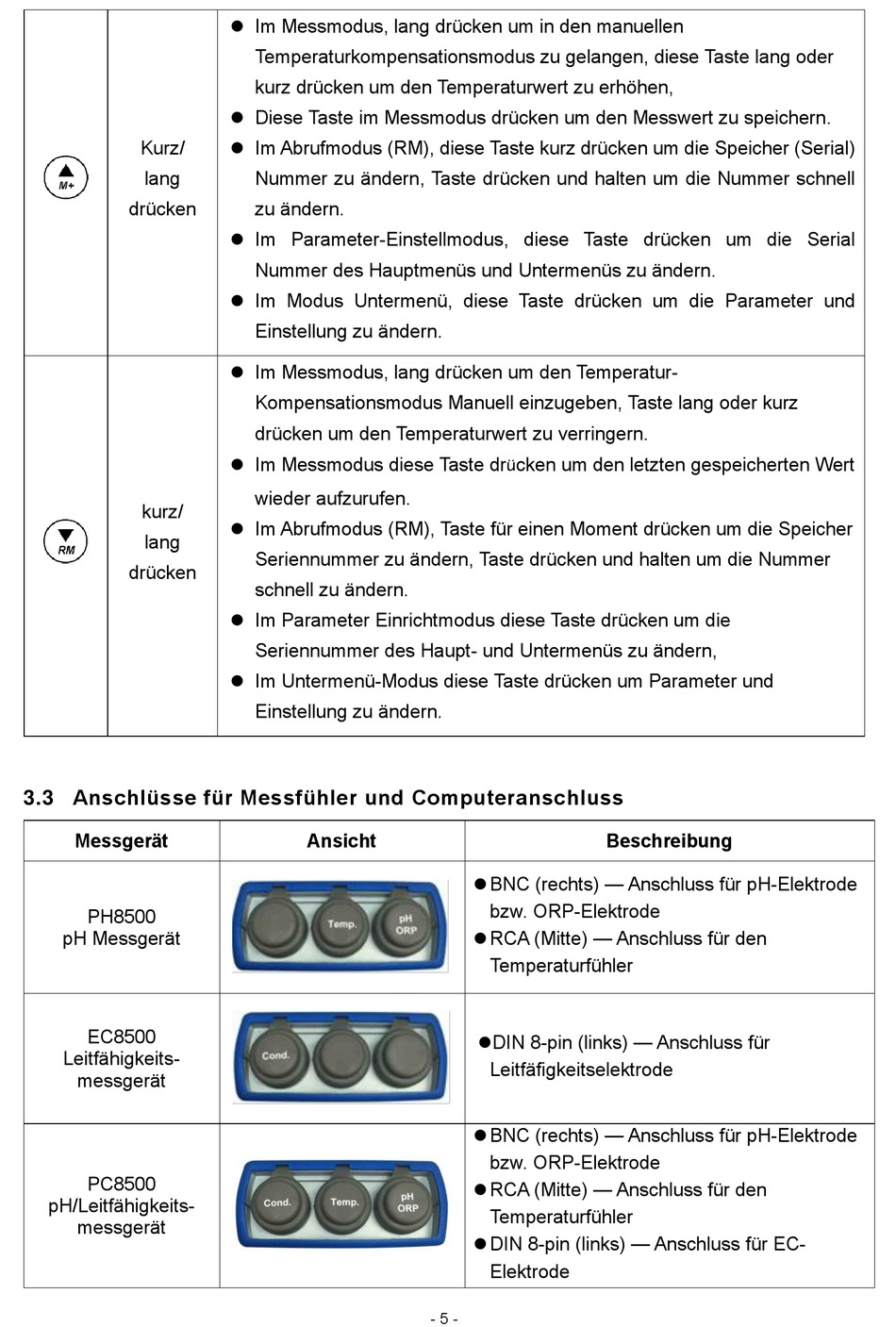

3.3 Anschlüsse für Messfühler und Computeranschluss
Messgerät
PH8500
pH Messgerät
EC8500
Leitfähigkeits-
messgerät
PC8500
pH/Leitfähigkeits-
messgerät
⚫ Im Messmodus, lang drücken um in den manuellen
Temperaturkompensationsmodus zu gelangen, diese Taste lang oder
kurz drücken um den Temperaturwert zu erhöhen,
⚫ Diese Taste im Messmodus drücken um den Messwert zu speichern.
⚫ Im Abrufmodus (RM), diese Taste kurz drücken um die Speicher (Serial)
Nummer zu ändern, Taste drücken und halten um die Nummer schnell
zu ändern.
⚫ Im Parameter-Einstellmodus, diese Taste drücken um die Serial
Nummer des Hauptmenüs und Untermenüs zu ändern.
⚫ Im Modus Untermenü, diese Taste drücken um die Parameter und
Einstellung zu ändern.
⚫ Im Messmodus, lang drücken um den Temperatur-
Kompensationsmodus Manuell einzugeben, Taste lang oder kurz
drücken um den Temperaturwert zu verringern.
⚫ Im Messmodus diese Taste drücken um den letzten gespeicherten Wert
wieder aufzurufen.
⚫ Im Abrufmodus (RM), Taste für einen Moment drücken um die Speicher
Seriennummer zu ändern, Taste drücken und halten um die Nummer
schnell zu ändern.
⚫ Im Parameter Einrichtmodus diese Taste drücken um die
Seriennummer des Haupt- und Untermenüs zu ändern,
⚫ Im Untermenü-Modus diese Taste drücken um Parameter und
Einstellung zu ändern.
Ansicht
⚫ BNC (rechts) — Anschluss für pH-Elektrode
bzw. ORP-Elektrode
⚫ RCA (Mitte) — Anschluss für den
Temperaturfühler
⚫ DIN 8-pin (links) — Anschluss für
Leitfäfigkeitselektrode
⚫ BNC (rechts) — Anschluss für pH-Elektrode
bzw. ORP-Elektrode
⚫ RCA (Mitte) — Anschluss für den
Temperaturfühler
⚫ DIN 8-pin (links) — Anschluss für EC-
Elektrode
- 5 -
Beschreibung
