DE
Vor der
Montage
Montage
Nach dem Einbau des Steuergerätes inklusive Lautsprechergehäuse, dem Verlegen des Hochspannungskabels und dem
Anbringen der Edelstahlkontaktplatt en empfehlen wir eine weitere Funkti onskontrolle. Bei Betrieb des Fahrzeuges schaltet
sich das Gerät durch den integrierten Sensor selbstständig aus, d. h. Sie müssen sicherstellen, dass sich das Auto nicht be-
wegt, und anschließend eine Funkti onskontrolle anhand eines Multi meters durchführen. Stellen Sie „Gleichstrom – 300 V"
ein und messen Sie die Spannung zwischen den beiden Edelstahlkontaktplatt en (Soll-Wert: 250–300 V). Sollte das Gerät
nach dem Einbau trotz positi ver Funkti onskontrolle keine Spannung aufb auen, liegt ein Montagefehler vor.
Gleichmäßiges grünes Blinken (ca. alle 5 Sekunden) = OK: Ultraschall wird ausgesendet, Hochspannung liegt an.
Schnelles grünes Blinken = Spannung wird auf-/abgebaut. Achtung Restspannung!
LED aus = Gerät ist ausgeschaltet
LED rot = Batt eriespannung niedrig. Batt eriewechsel notwendig.
Vor der
Montage
Montage
1.
Prüfung der Batt eriespannung, wenn die LED rot blinkt. Empfehlenswert ist ein regelmäßiger Test
der Batt eriespannung.
2.
Ist der Motor ausgeschaltet?
3.
Sind alle Plus-Edelstahlkontaktplatt en frei monti ert, d. h. haben keine Verbindung zu anderen
stromführenden oder masseführenden Teilen (Kurzschlussgefahr)?
4.
Liegt das Gerät völlig ruhig und erfolgt keinerlei Bewegung oder Vibrati on?
5.
Wurden Edelstahlkontaktplatt en auf dem Kabel versetzt und dadurch die Kupferseele beschädigt?
Vor der
Montage
Montage
*Ein- und Ausschalter
Schieben Sie den Kontaktschieber
(bedruckter Teil) bis zur Hälfte heraus.
Batt eriewechsel CR2477
Schieben Sie den Kontaktschieber (bedruckter Teil) komplett heraus. Beim Einlegen der Batt erien auf Polarität achten. Die bedruckte Plus-Seite der Batt erie zeigt nach
oben, d. h. das Plus-Zeichen ist nach dem Einlegen der Knopfzelle sichtbar. Den Kontaktschieber wieder waagerecht schließen!
6
Funkti ons-
Fehler-
suche
kontrolle
Fehler-
Funkti ons-
suche
kontrolle
Fehler-
Funkti ons-
kontrolle
suche

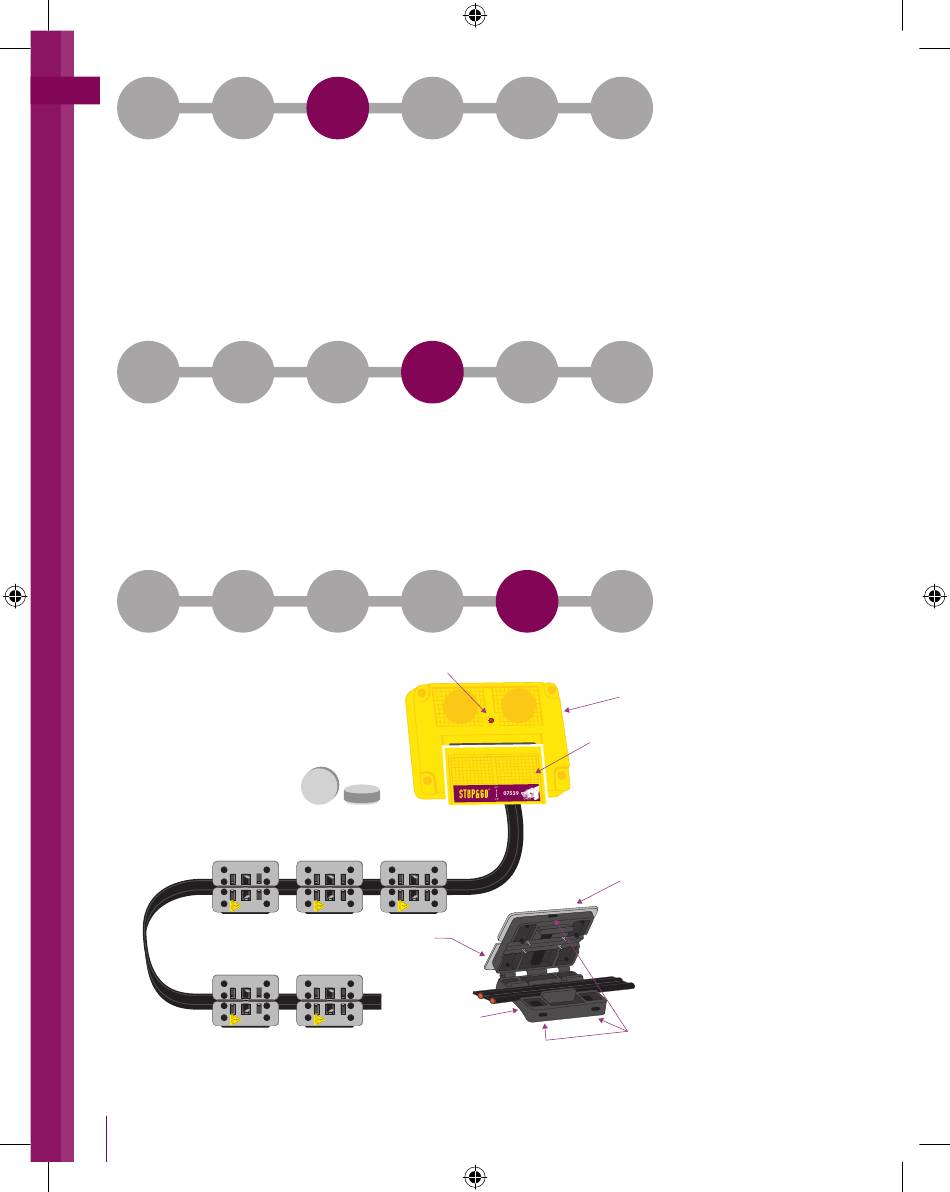

Funktionskontrollleuchte (grün= Batteriespannung ausreichend, rot = Batteriewechsel notwendig)
CR2477
Plus-Platte
(mit Aufkleber)
Sockel
Gewähr-
Schaltplan
leistung
Gewähr-
Schaltplan
leistung
Gewähr-
Schaltplan
leistung
Lautsprechergehäuse
Steuergerät /
Kontaktschieber*/
Batteriefach
Minus-Platte
Befestigungstunnel
