Prije
Montaža
montaže
Nakon ugradnje upravljačkog uređaja uključujući kućište zvučnika, polaganja visokonaponskog kabela i postavljanja kon-
taktnih ploča od nehrđajućeg čelika preporučuje se još jedna provjera funkcija. Uređaj se pri pogonu vozila samostalno
uključuje s pomoću integriranog senzora, tj. osigurajte mirovanje automobila te zati m izvršite provjeru funkcija s pomoću
multi metra. Odaberite podešavanje „Istosmjerna struja – 300 V" i izmjerite napon između obiju kontaktnih ploča od
nehrđajućeg čelika (zadana vrijednost: 250–300 V). U slučaju da uređaj nakon ugradnje unatoč uspješno izvršenoj prov-
jeri funkcija ne uspostavlja napon, postoji pogreška u montaži.
Ravnomjerno treperenje u zelenoj boji (približno svakih 5 sekundi) = u redu (OK): Emiti ra se ultrazvuk, postoji visoki napon.
Brzo treperenje u zelenoj boji = napon se uspostavlja/opada. Pozor, preostali napon!
LED lampica isključena = uređaj je isključen
Crvena LED lampica = nizak napon baterije. Potrebno je zamijeniti bateriju.
Prije
Montaža
montaže
HR
1.
Provjerite napon baterije kada treperi crvena LED lampica. Preporučuje se redovito testi ranje napona baterije.
2.
Je li motor isključen?
3.
Jesu li sve Plus kontaktne ploče od nehrđajućeg čelika slobodno monti rane tj. nepovezane s
drugim dijelovima koji su pod naponom ili provode masu (opasnost od kratkog spoja)?
4.
Je li uređaj potpuno miran, nema pomicanja ili vibracija?
5.
Jesu li se kontaktne ploče od nehrđajućeg čelika pomakle na kabelu i ti me ošteti le bakrenu jezgru?
Prije
Montaža
montaže
*Uklopka i isklopka
Izgurajte kontaktni klizač (otisnuti dio) do polovice.
Izmjena baterija CR2477
Kompletno izgurajte kontaktni klizač (oti snuti dio). Pri umetanju baterija pripazite na polaritet. Oti snuta Plus strana baterije okrenuta je prema gore tj. može se vidjeti
znak Plus nakon umetanja gumbaste baterije. Kontaktni klizač ponovno vodoravno zaključajte!
54
Provjera
Traženje
funkcija
pogreške
Provjera
Traženje
funkcija
pogreške
Provjera
Traženje
funkcija
pogreške

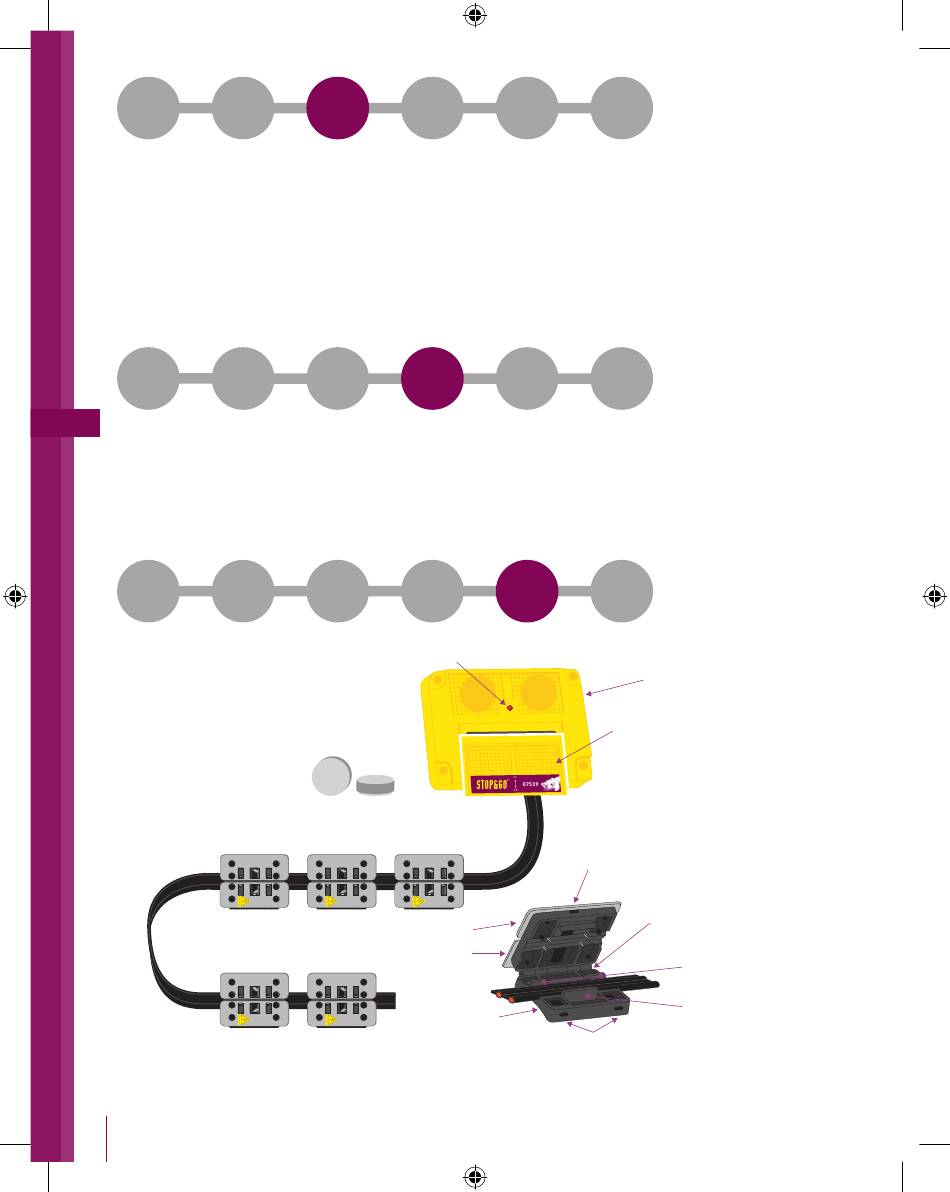

Kontrolna žaruljica za provjeru funkcije (zeleno = dovoljan napon baterije, crveno = potrebno je zamijeniti bateriju)
CR2477
Minus ploča
Minus ploča
Plus ploča
Plus ploča
(s naljepnicom)
(s naljepnicom)
Postolje
Postolje
Spojna
Jamstvo
shema
Spojna
Jamstvo
shema
Spojna
Jamstvo
shema
Kućište zvučnika
Upravljački uređaj/
kontaktni klizač*/
pretinac za baterije
Tunel za pričvršćivanje
Tunel za pričvršćivanje
Zglobna spojnica
Gurnite iglicu van pomoću
prikladnog predmeta da biste
otvorili zglobnu spojnicu
Vodeće šipke
Pregrada za kabele
Tunel za pričvršćivanje
Tunel za pričvršćivanje
