STOP&GO MARDER 8 PLUS-MINUS CLIP Einbauanleitung Seite 58

Pred
Montáž
montážou
Po montáži riadiaceho prístroja vrátane telesa reproduktora, inštalácii vysokonapäťového kábla a pripevnení kontakt-
ných došti čiek z ušľachti lej ocele odporúčame vykonať ďalšiu kontrolu funkčnosti . Pri prevádzke vozidla sa prístroj vďaka
integrovanému senzoru samočinne vypne – musíte teda zabezpečiť, aby sa auto nepohybovalo, a následne vykonať kon-
trolu funkčnosti pomocou multi metra. Nastavte „Jednosmerný prúd – 300 V" a zmerajte napäti e medzi oboma kontakt-
nými došti čkami z ušľachti lej ocele (požadovaná hodnota: 250–300 V). Pokiaľ by prístroj po montáži aj napriek úspešnej
kontrole funkčnosti nevytváral požadované napäti e, znamená to, že došlo k chybe pri montáži.
Rovnomerné blikanie nazeleno (cca každých 5 sekúnd) = OK: Je vysielaný ultrazvuk, je prítomné vysoké napäti e.
Rýchle blikanie nazeleno = napäti e rasti e/znižuje sa. Pozor na zvyškové napäti e!
LED kontrolka nesvieti = prístroj je vypnutý
Červená LED kontrolka = nízke napäti e batérie. Potrebná výmena batérie.
Pred
Montáž
montážou
1. Kontrola napäti a batérie, keď LED kontrolka bliká načerveno. Odporúčame vykonávať pravidelný test napäti a batérií.
SK
2. Je motor vypnutý?
3. Sú všetky PLUS – kontaktné došti čky z ušľachti lej ocele voľne namontované, tzn. nie sú v kontakte
so žiadnymi vodivými alebo ukostrenými dielmi (nebezpečenstvo skratu)?
4. Nie je prístroj v činnosti a nie je vystavený žiadnym pohybom alebo vibráciám?
5. Boli kontaktné došti čky na káble presunuté a došlo tým k poškodeniu medenej žily kábla?
Pred
Montáž
montážou
*Zapnutie a vypnutie
Vysuňte posuvný kontakt (potlačenú časť)
do polovice smerom von.
Výmena batérií CR2477
Vysuňte posuvný kontakt (potlačenú časť) celkom smerom von. Pri vkladaní batérií dbajte na ich správnu polaritu. Potlačená plusová strana batérie ukazuje nahor,
plusové znamienko teda po vložení gombíkovej batérie musí byť viditeľné. Posuvný kontakt znova vodorovne uzatvorte!
58
Vyhľadáva-
Kontrola
funkcií nie chýb
Kontrola Vyhľadáva-
funkcií nie chýb
Kontrola Vyhľadáva-
funkcií nie chýb

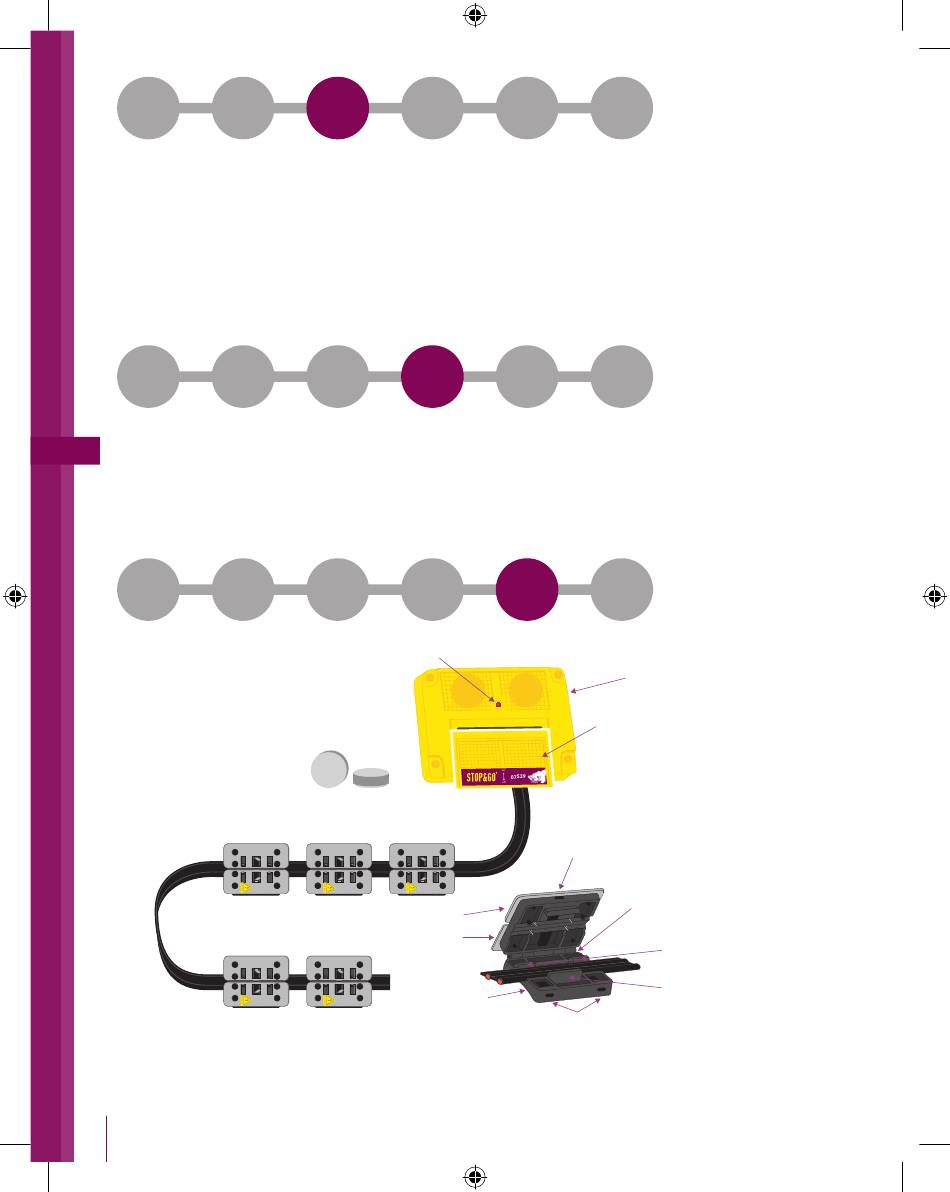

Svetelná kontrolka funkcie (zelená = napätie batérie dostatočné, červená = potrebná výmena batérie)
CR2477
Doštička „mínus" Doštička „mínus"
Doštička „plus" Doštička „plus"
(s nálepkou) (s nálepkou)
Podstavec Podstavec
Schéma
Záruka
zapojenia
Schéma
Záruka
zapojenia
Schéma
Záruka
zapojenia
Teleso reproduktora
Riadiaci prístroj/
posuvný kontakt*/
priehradka na batérie
Upevňovací tunel Upevňovací tunel
Záves
Pomocou vhodného
predmetu vytlačte kolík,
aby ste otvorili záves
Vodiace výstupky
Stena pre vedenie
kábla
Upevňovací tunel
Upevňovací tunel
