Szerelés
Szerelés
előtt
A vezérlőkészülék és a hangszóróház beépítése után a nagyfeszültségű kábel elvezetéséhez és a rozsdamentes acél
érintkezőlemezek felhelyezéséhez javasoljuk, végezzen el egy újabb működés-ellenőrzést. A jármű üzemeltetésekor a
beépített érzékelő révén a készülék magától kikapcsol, ezért biztosítania kell, hogy az autó ne mozogjon, majd egy mul-
ti méter segítségével végezzen el egy működés-ellenőrzést. Állítson be „300 V – egyenáramot", és mérje meg a feszültsé-
get a két rozsdamentes acél érintkezőlemez között (névleges érték: 250–300 V). Amennyiben a készülék beépítés után
a pozití v működés-ellenőrzés ellenére sem áll fel feszültség, akkor szerelési hiba történt.
A lámpa egyenletes zöld színű villogása (kb. 5 másodpercenként) = OK: a rendszer ultrahangot generál,
és nagyfeszültség alatt áll.
A lámpa gyors zöld színű villogása = a feszültség nő/csökken. Figyelem: maradékfeszültség!
LED nem világít = kikapcsolt készülék
HU
Piros LED = az elemek feszültsége alacsony. Elemcserére van szükség.
Szerelés
Szerelés
előtt
1.
Ha a LED pirosan villog, ellenőrizze az elemek feszültségét. Javasoljuk, hogy rendszeres időközönként
ellenőrizze az elemek feszültségét.
2.
A motor le van állítva?
3.
Az összes plusz rozsdamentes acél érintkezőlemez szabadon van szerelve, azaz nem csatlakozik
más vezető vagy testre kötött alkatrésszel (rövidzárlat veszélye)?
4.
A készülék teljesen mozdulatlan, és semmilyen mozgás vagy vibráció nem tapasztalható?
5.
Lehetséges, hogy a rozsdamentes acél érintkezőlemezek a kábelen elmozdultak, és ezzel a rézér sérült?
Szerelés
Szerelés
előtt
*Be- és kikapcsoló
Csúsztassa ki félig a csatlakozócsúszkát
(benyomott elem).
CR2477 elem cseréje
Csúsztassa ki teljesen a csatlakozócsúszkát (benyomott elem). Az elemek behelyezése közben ügyeljen a polaritásra. Az elem benyomott plusz oldala felfelé áll, azaz a
plusz jel a gombelem behelyezése után látható. Zárja vissza a csatlakozócsúszkát vízszintes helyzetbe!
42
Működés-el-
Hiba-
lenőrzés
keresés
Működés-el-
Hiba-
lenőrzés
keresés
Működés-el-
Hiba-
lenőrzés
keresés
Működés-visszajelző fény (zöld = az elemek feszültsége megfelelő, piros = elemcserére van szükség)
CR2477
Mínusz lemez
Mínusz lemez
Plusz lemez
Plusz lemez
(matricával)
(matricával)
Aljzat
Aljzat
Kapcsolási
Jótállás
rajz
Kapcsolási
Jótállás
rajz
Kapcsolási
Jótállás
rajz

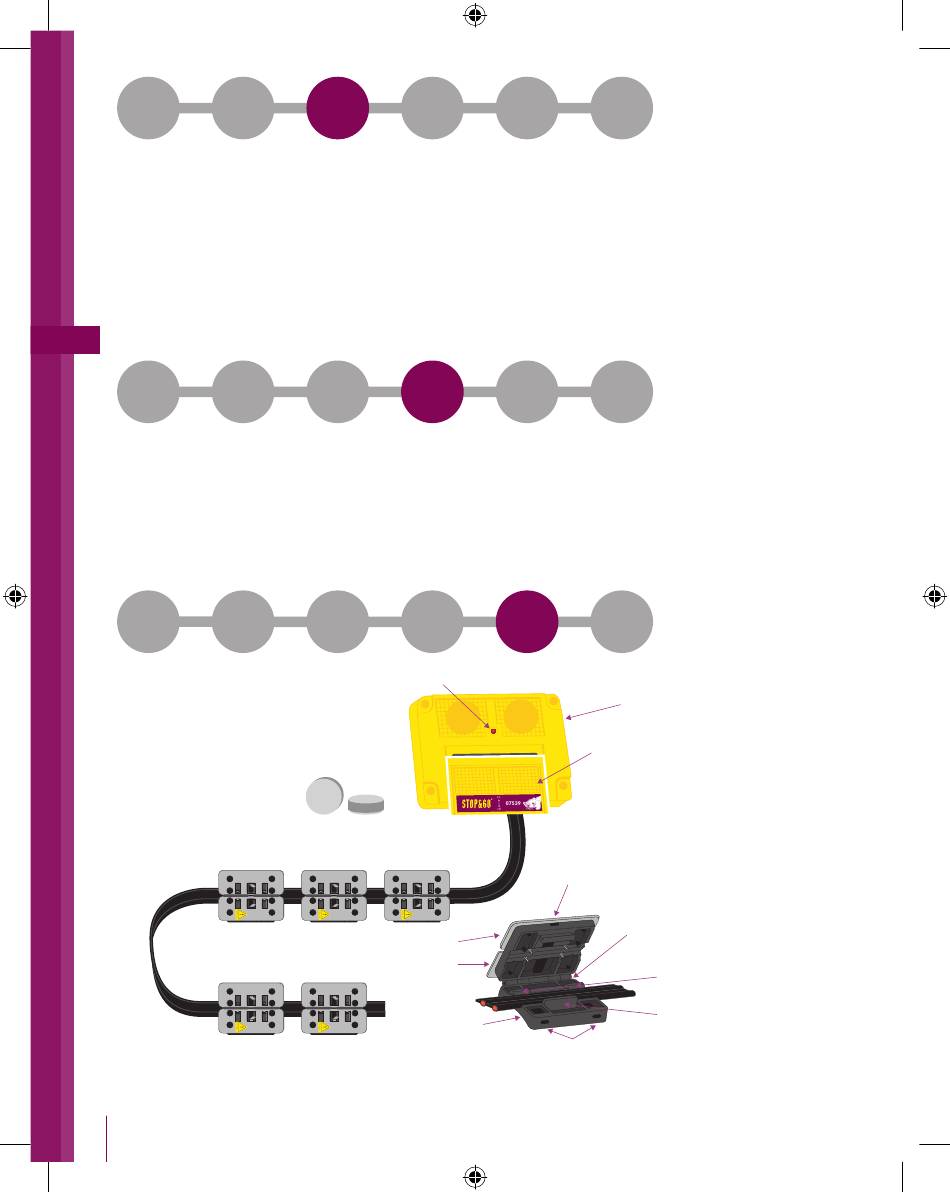

Hangszóróház
Vezérlőkészülék/
csatlakozócsúszkák*/
elemtartó
Rögzítőcsatorna
Rögzítőcsatorna
Csuklópánt
A csuklópánt felnyitásához a
rögzítőcsapot arra alkalmas
tárggyal tolja ki
Vezetőborda
Kábelfal
Rögzítőcsatorna
Rögzítőcsatorna
