STOP&GO MARDER 8 PLUS-MINUS CLIP Einbauanleitung Seite 30

Przed
Montaż
montażem
Po montażu urządzenia sterującego wraz z obudową głośnika, ułożeniu kabla wysokiego napięcia i umieszczeniu płytek
kontaktowych ze stali szlachetnej zalecamy przeprowadzenie ponownej kontroli działania. Podczas eksploatacji pojazdu
urządzenie samoczynnie wyłącza się poprzez zintegrowany czujnik, tzn. użytkownik musi zapewnić, że samochód nie
porusza się, i następnie przeprowadzić kontrolę działania przy użyciu multi metra. Należy nastawić „Prąd stały – 300 V" i
zmierzyć napięcie pomiędzy obiema płytkami kontaktowymi (wartość pożądana: 250–300 V). Jeśli po montażu urządze-
nie nie wytwarza napięcia (pomimo pozytywnej kontroli działania), oznacza to, że wystąpił błąd montażowy.
PL
Równomierne miganie na zielono (co około 5 sekund) = OK: Ultradźwięki są emitowane, występuje wysokie napięcie.
Szybkie miganie na zielono = napięcie się wytwarza/znika. Uwaga napięcie resztkowe!
Dioda LED nie świeci się = urządzenie jest wyłączone
Czerwona dioda LED = niskie napięcie baterii. Konieczna wymiana baterii.
Przed
Montaż
montażem
1. Kontrola napięcia baterii, kiedy miga czerwona dioda LED. Zalecana jest regularna kontrola napięcia baterii.
2. Czy silnik jest wyłączony?
3. Czy wszystkie płytki kontaktowe PLUS ze stali szlachetnej są swobodnie zamontowane, tzn. nie mają
żadnego połączenia z innymi częściami przewodzącymi prąd lub masę (ryzyko zwarcia)?
4. Czy urządzenie jest umieszczone w spokojnych warunkach oraz wolne od jakiegokolwiek ruchu lub
jakichkolwiek wibracji?
5. Czy płytki kontaktowe ze stali szlachetnej zostały osadzone na kablu i uszkodziły przez to rdzeń miedziowy?
Przed
Montaż
montażem
*Włącznik i wyłącznik
Suwak (zadrukowana część) wysunąć do połowy.
Wymiana baterii CR2477
Suwak (zadrukowana część) wysunąć całkowicie. Przy wkładaniu baterii zwrócić uwagę na biegunowość. Zadrukowana strona PLUS baterii jest skierowana do góry,
tzn. znak PLUS jest widoczny po włożeniu baterii guzikowej. Suwak z powrotem zamknąć w pozycji
30
Wyszu-
Kontrola
kiwanie
działania
błędów
Wyszu-
Kontrola
kiwanie
działania
błędów
Wyszu-
Kontrola
kiwanie
działania
błędów

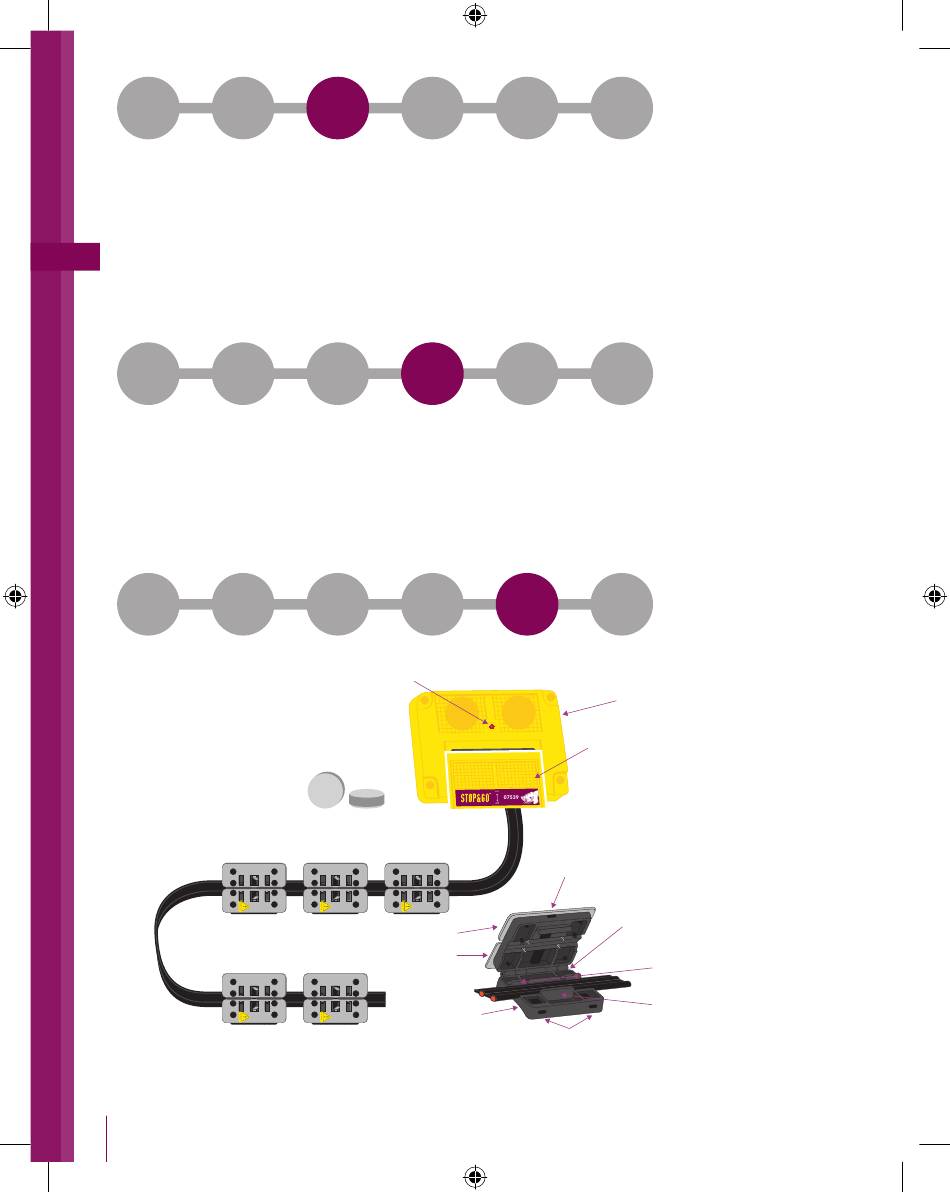

Lampka kontroli działania (zielona = napięcie baterii wystarczające, czerwona = konieczna wymiana baterii)
CR2477
Płytka MINUS Płytka MINUS
Płytka PLUS Płytka PLUS
(z naklejką) (z naklejką)
Cokoły Cokoły
Schemat
Rękojmia
połączeń
Schemat
Rękojmia
połączeń
Schemat
Rękojmia
połączeń
Obudowa głośnika
Urządzenie sterujące/
suwak*/
schowek na baterie
Tunel mocujący Tunel mocujący
Zawias
Aby otworzyć zawias, należy
wysunąć trzpień przy użyciu
odpowiedniego przedmiotu.
Przekładki
Ścianka kablowa
Tunel mocujący Tunel mocujący
poziomej!
