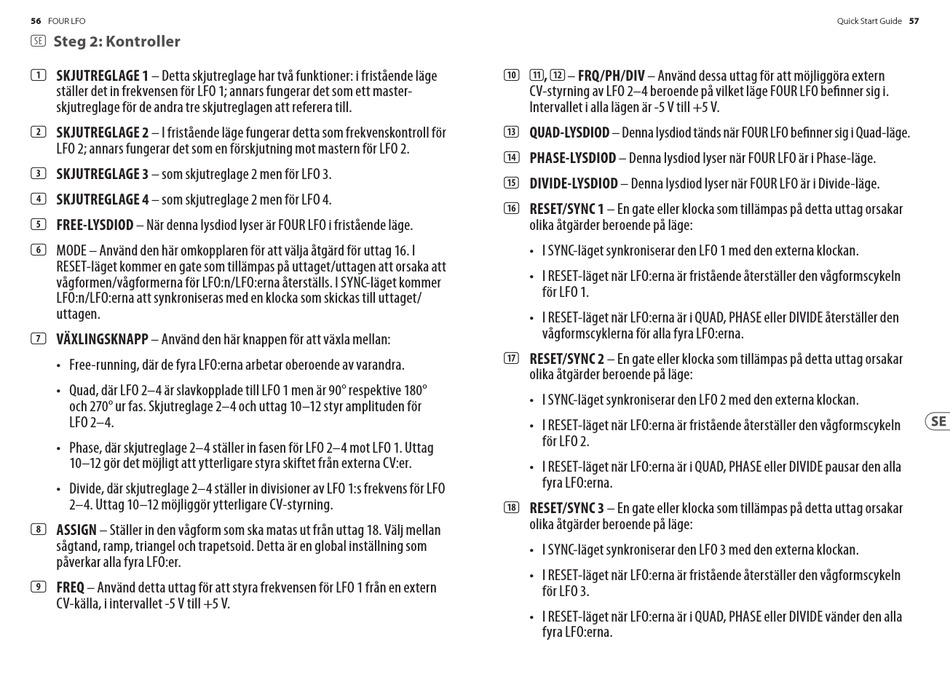

56
FOUR LFO
(SE) Steg 2: Kontroller
(1) SKJUTREGLAGE 1 – Detta skjutreglage har två funktioner: i fristående läge
ställer det in frekvensen för LFO 1; annars fungerar det som ett master-
skjutreglage för de andra tre skjutreglagen att referera till.
(2) SKJUTREGLAGE 2 – I fristående läge fungerar detta som frekvenskontroll för
LFO 2; annars fungerar det som en förskjutning mot mastern för LFO 2.
(3) SKJUTREGLAGE 3 – som skjutreglage 2 men för LFO 3.
(4) SKJUTREGLAGE 4 – som skjutreglage 2 men för LFO 4.
(5) FREE-LYSDIOD – När denna lysdiod lyser är FOUR LFO i fristående läge.
(6) MODE – Använd den här omkopplaren för att välja åtgärd för uttag 16. I
RESET-läget kommer en gate som tillämpas på uttaget/uttagen att orsaka att
vågformen/vågformerna för LFO:n/LFO:erna återställs. I SYNC-läget kommer
LFO:n/LFO:erna att synkroniseras med en klocka som skickas till uttaget/
uttagen.
(7) VÄXLINGSKNAPP – Använd den här knappen för att växla mellan:
• Free-running, där de fyra LFO:erna arbetar oberoende av varandra.
• Quad, där LFO 2–4 är slavkopplade till LFO 1 men är 90° respektive 180°
och 270° ur fas. Skjutreglage 2–4 och uttag 10–12 styr amplituden för
LFO 2–4.
• Phase, där skjutreglage 2–4 ställer in fasen för LFO 2–4 mot LFO 1. Uttag
10–12 gör det möjligt att ytterligare styra skiftet från externa CV:er.
• Divide, där skjutreglage 2–4 ställer in divisioner av LFO 1:s frekvens för LFO
2–4. Uttag 10–12 möjliggör ytterligare CV-styrning.
(8) ASSIGN – Ställer in den vågform som ska matas ut från uttag 18. Välj mellan
sågtand, ramp, triangel och trapetsoid. Detta är en global inställning som
påverkar alla fyra LFO:er.
(9) FREQ – Använd detta uttag för att styra frekvensen för LFO 1 från en extern
CV-källa, i intervallet -5 V till +5 V.
(10) (11), (12) – FRQ/PH/DIV – Använd dessa uttag för att möjliggöra extern
CV-styrning av LFO 2–4 beroende på vilket läge FOUR LFO befinner sig i.
Intervallet i alla lägen är -5 V till +5 V.
(13) QUAD-LYSDIOD – Denna lysdiod tänds när FOUR LFO befinner sig i Quad-läge.
(14) PHASE-LYSDIOD – Denna lysdiod lyser när FOUR LFO är i Phase-läge.
(15) DIVIDE-LYSDIOD – Denna lysdiod lyser när FOUR LFO är i Divide-läge.
(16) RESET/SYNC 1 – En gate eller klocka som tillämpas på detta uttag orsakar
olika åtgärder beroende på läge:
• I SYNC-läget synkroniserar den LFO 1 med den externa klockan.
• I RESET-läget när LFO:erna är fristående återställer den vågformscykeln
för LFO 1.
• I RESET-läget när LFO:erna är i QUAD, PHASE eller DIVIDE återställer den
vågformscyklerna för alla fyra LFO:erna.
(17) RESET/SYNC 2 – En gate eller klocka som tillämpas på detta uttag orsakar
olika åtgärder beroende på läge:
• I SYNC-läget synkroniserar den LFO 2 med den externa klockan.
• I RESET-läget när LFO:erna är fristående återställer den vågformscykeln
för LFO 2.
• I RESET-läget när LFO:erna är i QUAD, PHASE eller DIVIDE pausar den alla
fyra LFO:erna.
(18) RESET/SYNC 3 – En gate eller klocka som tillämpas på detta uttag orsakar
olika åtgärder beroende på läge:
• I SYNC-läget synkroniserar den LFO 3 med den externa klockan.
• I RESET-läget när LFO:erna är fristående återställer den vågformscykeln
för LFO 3.
• I RESET-läget när LFO:erna är i QUAD, PHASE eller DIVIDE vänder den alla
fyra LFO:erna.
57
