VLZ-SERIES
4in(10cm)MIN
IMPORTANT:Be sure rear of amplifier
is securely mounted to rack.
AMPLIFIER
(TOP VIEW)
AIR FLOW
RACK MOUNT SPACE
MOUNTING
Amplifier racking size for VLZ-series are designed for stan-
dard 19˝ rack mounting with additional left, right bracket.
Please pay close attention to the cooling requirements.
COOLING
Never block the air vents in the sides makes enough space
line 44 mm of the amplifier the following is figure of air-flow.
Check inside temperature of rack system so as not to be
more than 40°C for the stable operating in any case, we re-
commend you to install cooling fan additionally on the rear
panel of rack cabinet.
All manuals and user guides at all-guides.com
MOUNTING & COOLING
HEAT-SINK
VLZ-6480
A.T.T 6 Zone Mixing Amplifier
INSIDE AIR FLOW
RACK
CABINET
AUTOMATIC VARIABLE SPEED FAN
SPEAKER ZONES & A.T.T
PROTECT PROTECT FAULT FAULT
AIR
BLOWER
FLOW
EQUIPMENT
RACK
(SIDE VIEW)
AIR
BLOWER
F LOW

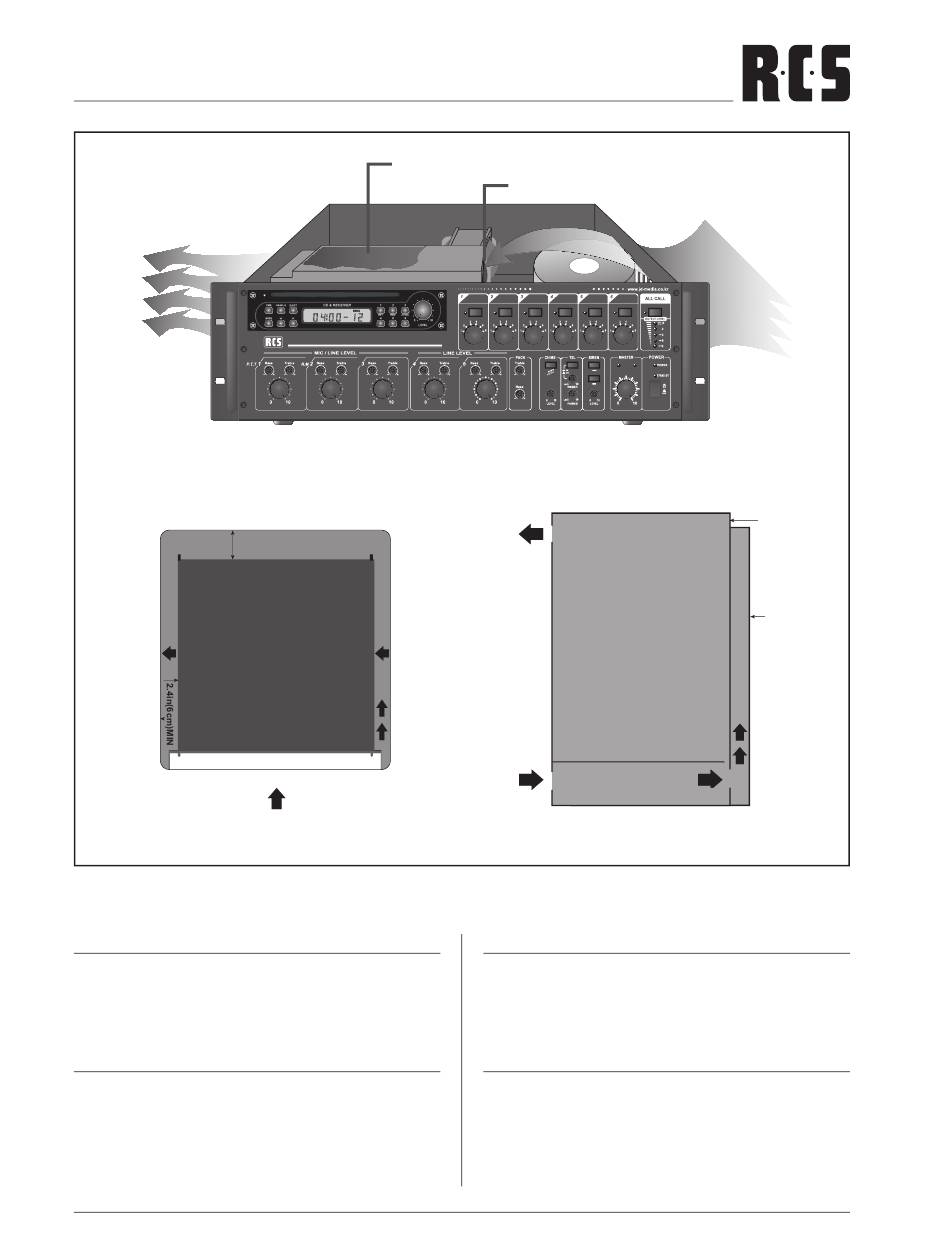

AIR FLOW IN RACK CABINET
MONTAGE
Die Verstärker der VLZ-Serie sind mit seitlichen Befesti-
gungwinkeln für den Einbau in 19˝ Gestelle geeignet. Achten
sie aber darauf die Kühlungsöffnungen nicht zu verdecken.
KÜHLUNG
Blockieren sie nie die Luftöffnungen an den Seiten (min.
44 mm Raum), um einen optimalen Kühlluftfluß zu gewähr-
leisten. Falls sie die Verstärker in ein 19"-Rack einbauen und
immer mit höchster Leistung arbeiten, sollte gegebenenfalls
in das Rack ebenfalls ein entsprechender Lüfter eingebaut
werden.
FRONT
OF RACK
DOOR
5
