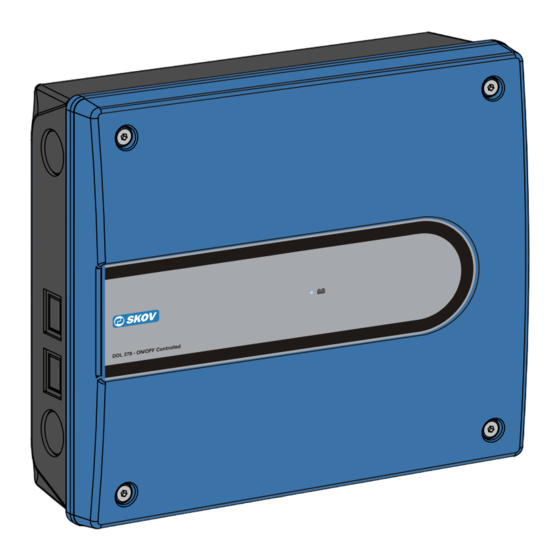

- Seite 1 DOL 278 ON/OFF DOL 278 ON/OFF-styret nødopluk Teknisk manual DOL 278 ON/OFF Controlled Technical manual Emergency Opening DOL 278 ON/OFF gesteuerte Technisches Handbuch Notöffning...
- Seite 2 It was released in 2008. Product and Documentation Changes SKOV A/S reserve the right to change this manual and the product described herein without further notice. In case of doubt, please contact SKOV A/S. Latest date of change appears from the back page.
-
Seite 3: Inhaltsverzeichnis
Setting of the Cllimate Computer ..................19 14.5.4 DOL 339 Active Functions when the Control Fails ............19 Testing ......................19 15.1 Test of the Installation ....................19 Trouble Shooting Instructions ................20 Spare Parts .......................21 Technical Data ....................22 DEUTCH 23 Produktbeschreibung ..................23 DOL 278 ON/OFF... - Seite 4 Schaltplan – DOL 278 Large .................... 27 23.5.3 Einstellung von der Klimacomputer ................. 28 23.5.4 DOL 339 Aktive Funktionen bei Stromausfall ..............28 Test ........................28 24.1 Test der Installation ......................28 Fehlersucheanleitung ..................29 Ersatzteilübersicht ...................30 Technische Daten ....................31 DOL 278 ON/OFF...
-
Seite 5: Dansk
For oplysninger om daglig brug af anlægget, se DOL 278 ON/OFF brugermanual. DOL 278 ON/OFF er en enkel nødopluksenhed, som sammen med klimacomputeren kan nødåbne ved enkelte fejltyper. Ved nødåbning åbnes helt. Der fås ikke nødopluk for alle slags styringssvigt. -
Seite 6: Montagevejledning
Er der ikke plads lige ved siden af klimacomputeren, kan gummimuffen undlades, kablerne forlænges og føres igennem M25-kabelforskruninger ( ( C ) ( A ) ( F ) ( B ) ( D ) ( E ) Figur 1: Montering af DOL 278 DOL 278 ON/OFF... -
Seite 7: Installationsvejledning
5 Installationsvejledning For at opnå størst mulig sikkerhed i en nødsituation, må DOL 278 ikke forsyne andre produkter med 24 V DC spænding, end de af SKOV A/S anviste produkter. Sker dette, vil eventuelle følger være for egen risiko. 5.1 Installation af batteri i DOL 278 Batterimodul 4Ah til DOL 278 medium Afkryds og påklæb medfølgende batteri-datomærkat... -
Seite 8: Tilslutning I Klimacomputeren
Teknisk manual 5.5 Tilslutning i klimacomputeren 5.5.1 Eldiagram – DOL 278 medium DOL 278M Klimacomputer 115/200 230/240V~ DOL 278 ON/OFF... -
Seite 9: Eldiagram - Dol 278 Large
Teknisk manual 5.5.2 Eldiagram – DOL 278 large DOL 278L Klimacomputer DOL 278 ON/OFF... -
Seite 10: Indstilling Af Klimacomputer
2) Tilslut batteriet hvis batteri-lampen lyser. 3) Tilslut rød batteriledning til rødt batteristik og sort batteriledning til sort batteristik. (Batteriet bør oplades i mindst ti minutter inden første afprøvning). Figur 2: Grøn lampe lyser for at vise, at batteriet er i orden DOL 278 ON/OFF... -
Seite 11: Fejlfindingsvejledning
Spjældmotor kører ikke ved afbrudt netspænding: Systemet kræver 24 V DC spjældmotorer. Motorerne skal desuden kunne åbne ved maksimal belastning ned til 15 V DC, da anlægget arbejder med 18 V batteri. Dette er normalt uproblematisk for almindelige 24 V DC spjældmotorer. DOL 278 ON/OFF... -
Seite 12: Reservedelsoversigt
Teknisk manual 8 Reservedelsoversigt DOL 278 ON/OFF M/L nødopluk 132833 278 basismodul M/L Reservedel for alle DOL 278 ON/OFF 132834 278 lysdiodeprint M/L Reservedel for alle DOL 278 ON/OFF 313184-02 Hunstik 4 pole 5.08mm Reservedel for alle DOL 278 ON/OFF 313195 Hunstik 5 pole 5.08mm... -
Seite 13: Tekniske Data
Teknisk manual DOL 278 ON/OFF M/L nødopluk 280015 Bilsikring F15A 32V blå Reservedel for alle DOL 278 ON/OFF 280007 Bilsikring F7,5A 32V brun Reservedel for alle DOL 278 ON/OFF 9 Tekniske data DOL 278 medium DOL 278 large Elektrisk Netspænding 115, 200, 230/240 V AC ±... -
Seite 14: Technical Manual
In case of emergency, the system opens completely. Emergency opening is not available for all types of control failures. A 24 V DC motor power supply, battery and charger are incorporated into DOL 278 ON/OFF. Available in the following variants: •... -
Seite 15: Mounting Guide
If space is inadequate right next to the climate computer, the rubber sleeve can be left out, and the cables can be extended and routed through M25 screwed cable connections ( ( C ) ( A ) ( F ) ( B ) ( D ) ( E ) Figure 1: Mounting of DOL 278 DOL 278 ON/OFF... -
Seite 16: Installation Guide
The mains voltage switch MUST be set to the correct local supply setting of 115, 200/ or 230/240 V at switch. Factory setting is 230/240 VAC. DOL 278 LARGE: Mains voltage must be set on two modules. DOL 278 ON/OFF... -
Seite 17: Connection To The Climate Computer
Technical manual 14.5 Connection to the Climate Computer 14.5.1 Wiring Diagram – DOL 278 Medium DOL 278M 115/200 Climate computer 230/240V~ DOL 278 ON/OFF... -
Seite 18: Wiring Diagram - Dol 278 Large
Technical manual 14.5.2 Wiring Diagram – DOL 278 Large DOL 278L Cllimate computer DOL 278 ON/OFF... -
Seite 19: Setting Of The Cllimate Computer
3) Connect the red battery wire to the red battery connector and the black battery wire to the black battery connector. (The battery should be charged for at least ten minutes before the first test). Figure 2: The green lamp is on to show that the battery is OK DOL 278 ON/OFF... -
Seite 20: Trouble Shooting Instructions
The system requires 24 V DC winch motors. Furthermore, the motors must be able to open at maximum load as low as 15 V DC, as the system works using an 18 V battery. This is not normally a problem for ordinary 24 V DC winch motors. DOL 278 ON/OFF... -
Seite 21: Spare Parts
17 Spare Parts DOL 278 ON/OFF M/L emergency opening 132833 278 basic module M/L Spare part for all DOL 278 ON/OFF 132834 278 LED printed board M/L Spare part for all DOL 278 ON/OFF 313184-02 Female connector 4 pole 5.08mm Spare part for all MC 278 ON/OFF 313195 Female connector 5 pole 5.08mm... -
Seite 22: Technical Data
Technical manual DOL 278 ON/OFF M/L emergency opening 280015 Car fuse F15A 32V blue Spare part for all DOL 278 ON/OFF 280007 Car fuse F7,5A 32V brown Spare part for all DOL 278 ON/OFF 18 Technical Data DOL 278 Medium... -
