Austauschprozedur - Epson Sc-S80600 Serie Benutzerhandbuch

SC-S80600 Series/SC-S80600L Series/SC-S60600 Series/SC-S60600L Series/SC-S40600 Series Benutzerhandbuch

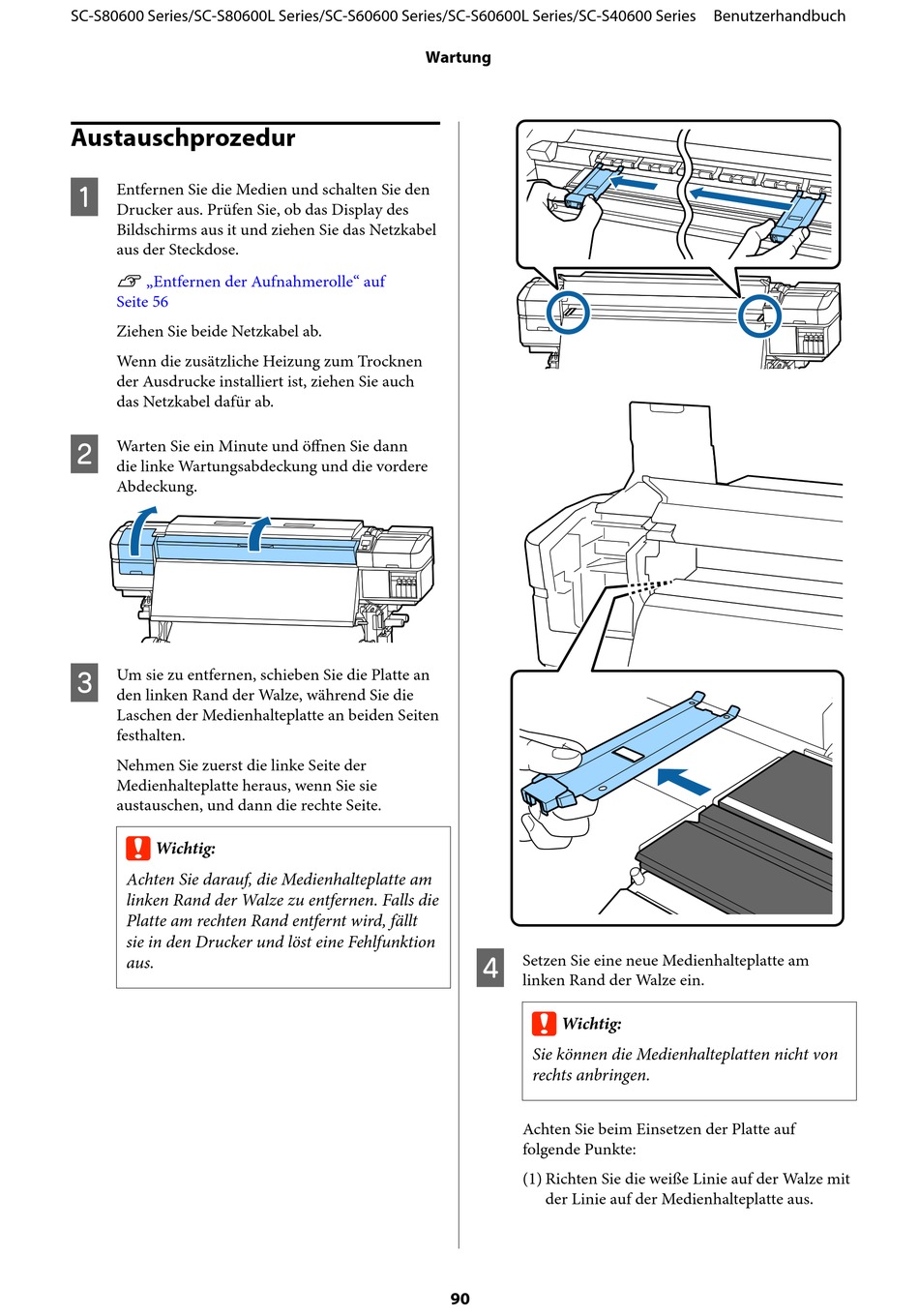

Austauschprozedur

A
Entfernen Sie die Medien und schalten Sie den
Drucker aus. Prüfen Sie, ob das Display des
Bildschirms aus it und ziehen Sie das Netzkabel
aus der Steckdose.
„Entfernen der Aufnahmerolle" auf
U
Seite 56
Ziehen Sie beide Netzkabel ab.
Wenn die zusätzliche Heizung zum Trocknen
der Ausdrucke installiert ist, ziehen Sie auch
das Netzkabel dafür ab.
B
Warten Sie ein Minute und öffnen Sie dann
die linke Wartungsabdeckung und die vordere
Abdeckung.
C
Um sie zu entfernen, schieben Sie die Platte an
den linken Rand der Walze, während Sie die
Laschen der Medienhalteplatte an beiden Seiten
festhalten.
Nehmen Sie zuerst die linke Seite der
Medienhalteplatte heraus, wenn Sie sie
austauschen, und dann die rechte Seite.
c
Wichtig:
Achten Sie darauf, die Medienhalteplatte am
linken Rand der Walze zu entfernen. Falls die
Platte am rechten Rand entfernt wird, fällt
sie in den Drucker und löst eine Fehlfunktion
aus.
Wartung
D
Setzen Sie eine neue Medienhalteplatte am
linken Rand der Walze ein.
c
Wichtig:
Sie können die Medienhalteplatten nicht von
rechts anbringen.
Achten Sie beim Einsetzen der Platte auf
folgende Punkte:
(1) Richten Sie die weiße Linie auf der Walze mit
der Linie auf der Medienhalteplatte aus.
90
