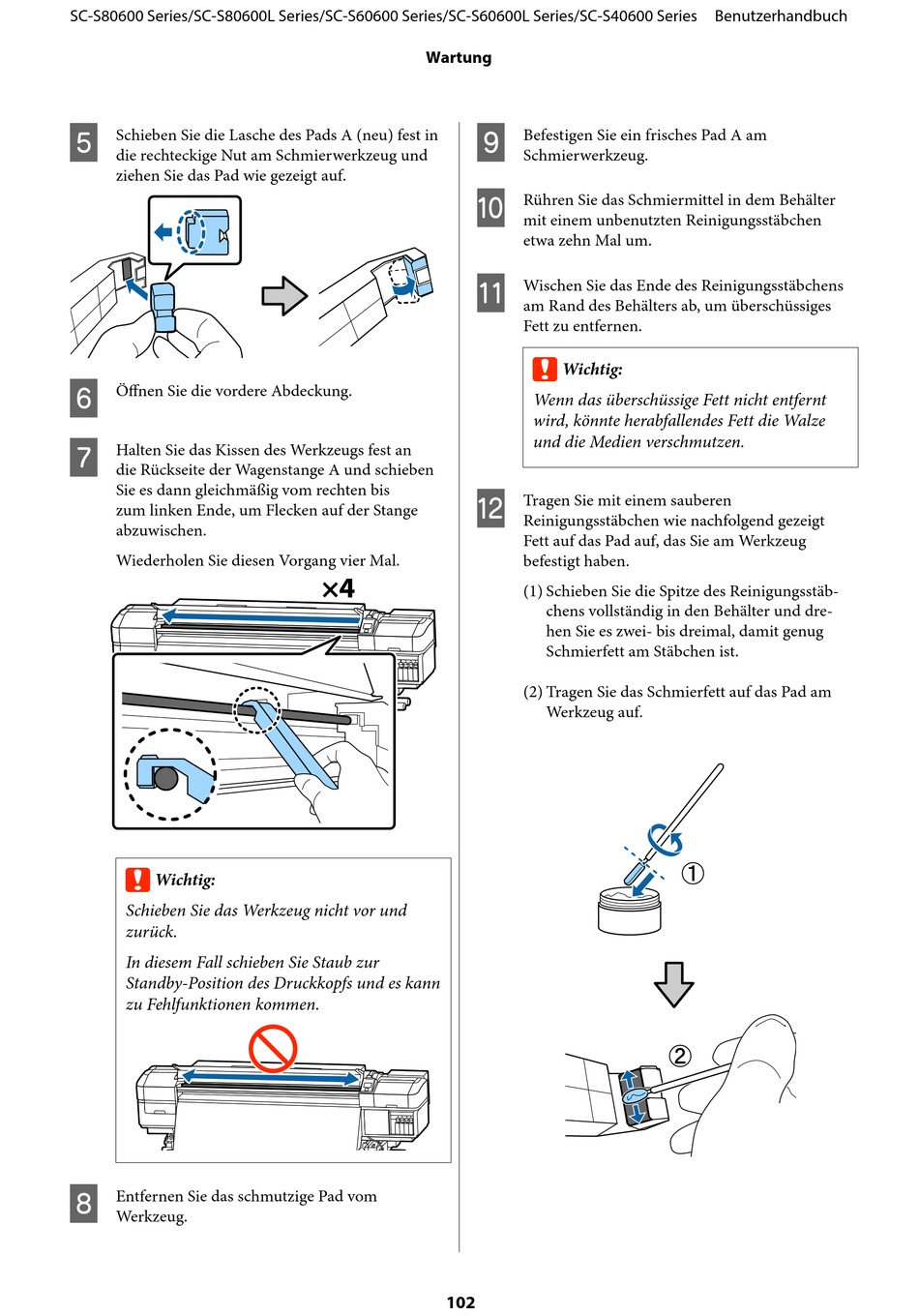

SC-S80600 Series/SC-S80600L Series/SC-S60600 Series/SC-S60600L Series/SC-S40600 Series Benutzerhandbuch
E
Schieben Sie die Lasche des Pads A (neu) fest in
die rechteckige Nut am Schmierwerkzeug und
ziehen Sie das Pad wie gezeigt auf.
F
Öffnen Sie die vordere Abdeckung.
G
Halten Sie das Kissen des Werkzeugs fest an
die Rückseite der Wagenstange A und schieben
Sie es dann gleichmäßig vom rechten bis
zum linken Ende, um Flecken auf der Stange
abzuwischen.
Wiederholen Sie diesen Vorgang vier Mal.
c
Wichtig:
Schieben Sie das Werkzeug nicht vor und
zurück.
In diesem Fall schieben Sie Staub zur
Standby-Position des Druckkopfs und es kann
zu Fehlfunktionen kommen.
H
Entfernen Sie das schmutzige Pad vom
Werkzeug.
Wartung
I
Befestigen Sie ein frisches Pad A am
Schmierwerkzeug.
J
Rühren Sie das Schmiermittel in dem Behälter
mit einem unbenutzten Reinigungsstäbchen
etwa zehn Mal um.
K
Wischen Sie das Ende des Reinigungsstäbchens
am Rand des Behälters ab, um überschüssiges
Fett zu entfernen.
c
Wichtig:
Wenn das überschüssige Fett nicht entfernt
wird, könnte herabfallendes Fett die Walze
und die Medien verschmutzen.
L
Tragen Sie mit einem sauberen
Reinigungsstäbchen wie nachfolgend gezeigt
Fett auf das Pad auf, das Sie am Werkzeug
befestigt haben.
(1) Schieben Sie die Spitze des Reinigungsstäb-
chens vollständig in den Behälter und dre-
hen Sie es zwei- bis dreimal, damit genug
Schmierfett am Stäbchen ist.
(2) Tragen Sie das Schmierfett auf das Pad am
Werkzeug auf.
102
