SC-S80600 Series/SC-S80600L Series/SC-S60600 Series/SC-S60600L Series/SC-S40600 Series Benutzerhandbuch
G
Es wird der Bildschirm zur Eingabe der
Bestätigung der Ergebnisse des gedruckten
Musters angezeigt.
Wenn Standard gewählt wurde
Geben Sie den unter den ausgewählten
Druckmustern der Gruppen A und B
gedruckten Wert ein und drücken Sie dann die
Taste Z.
Wenn 500-mm-Muster gewählt wurde
Legen Sie den in Schritt 6 festgelegten Wert fest
und drücken Sie die Taste Z.
Nachdem die Einstellung abgeschlossen ist,
wird der Statusbildschirm angezeigt.

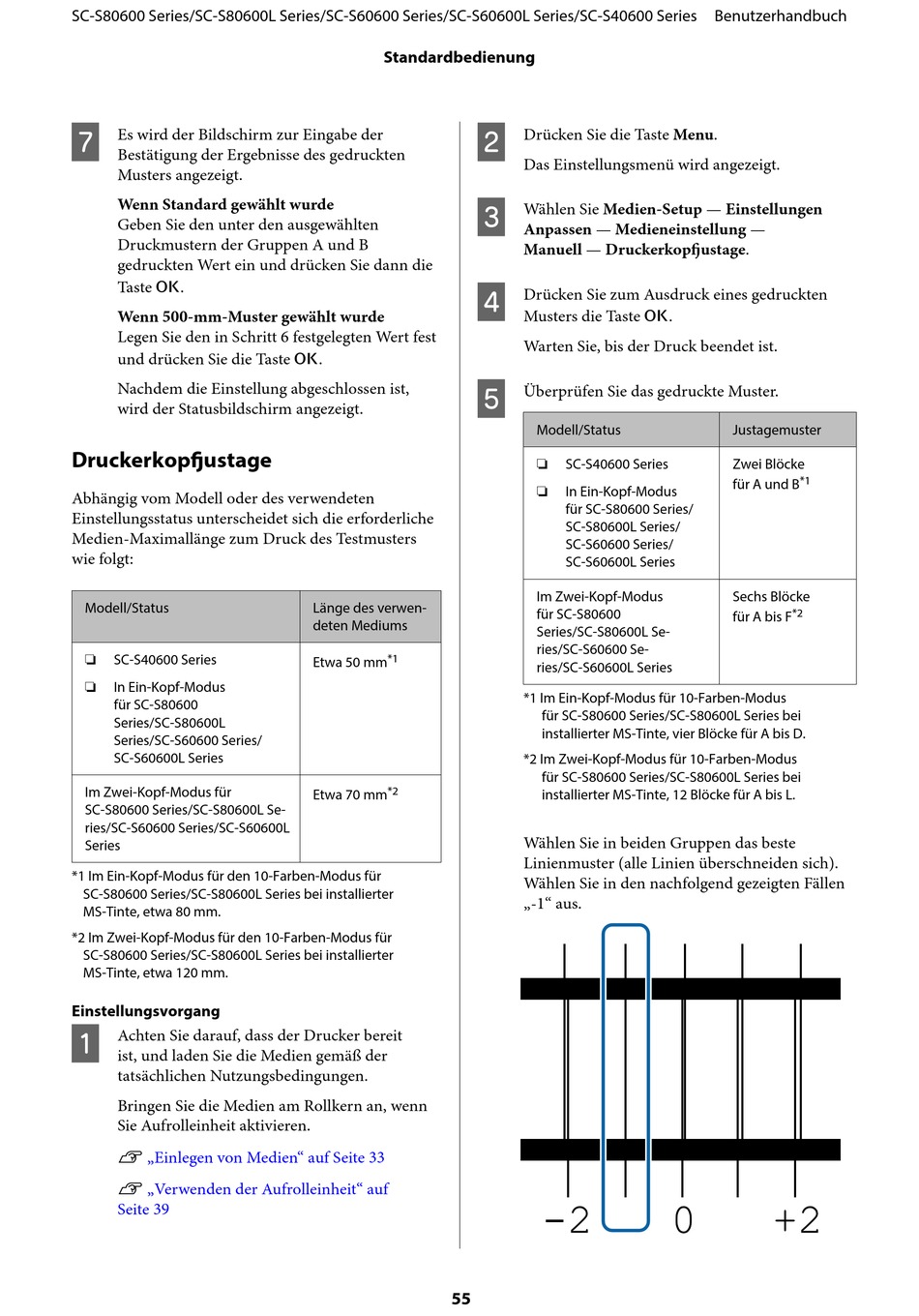

Druckerkopfjustage
Abhängig vom Modell oder des verwendeten
Einstellungsstatus unterscheidet sich die erforderliche
Medien-Maximallänge zum Druck des Testmusters
wie folgt:
Modell/Status
❏
SC-S40600 Series
❏
In Ein-Kopf-Modus
für SC-S80600
Series/SC-S80600L
Series/SC-S60600 Series/
SC-S60600L Series
Im Zwei-Kopf-Modus für
SC-S80600 Series/SC-S80600L Se‐
ries/SC-S60600 Series/SC-S60600L
Series
*1 Im Ein-Kopf-Modus für den 10-Farben-Modus für
SC-S80600 Series/SC-S80600L Series bei installierter
MS-Tinte, etwa 80 mm.
*2 Im Zwei-Kopf-Modus für den 10-Farben-Modus für
SC-S80600 Series/SC-S80600L Series bei installierter
MS-Tinte, etwa 120 mm.
Einstellungsvorgang
A
Achten Sie darauf, dass der Drucker bereit
ist, und laden Sie die Medien gemäß der
tatsächlichen Nutzungsbedingungen.
Bringen Sie die Medien am Rollkern an, wenn
Sie Aufrolleinheit aktivieren.
„Einlegen von Medien" auf Seite 33
U
„Verwenden der Aufrolleinheit" auf
U
Seite 39
Standardbedienung
B
C
D
E
Länge des verwen‐
deten Mediums
*1
Etwa 50 mm
*2
Etwa 70 mm
55
Drücken Sie die Taste Menu.
Das Einstellungsmenü wird angezeigt.
Wählen Sie Medien-Setup — Einstellungen
Anpassen — Medieneinstellung —
Manuell — Druckerkopfjustage.
Drücken Sie zum Ausdruck eines gedruckten
Musters die Taste Z.
Warten Sie, bis der Druck beendet ist.
Überprüfen Sie das gedruckte Muster.
Modell/Status
❏
SC-S40600 Series
❏
In Ein-Kopf-Modus
für SC-S80600 Series/
SC-S80600L Series/
SC-S60600 Series/
SC-S60600L Series
Im Zwei-Kopf-Modus
für SC-S80600
Series/SC-S80600L Se‐
ries/SC-S60600 Se‐
ries/SC-S60600L Series
*1 Im Ein-Kopf-Modus für 10-Farben-Modus
für SC-S80600 Series/SC-S80600L Series bei
installierter MS-Tinte, vier Blöcke für A bis D.
*2 Im Zwei-Kopf-Modus für 10-Farben-Modus
für SC-S80600 Series/SC-S80600L Series bei
installierter MS-Tinte, 12 Blöcke für A bis L.
Wählen Sie in beiden Gruppen das beste
Linienmuster (alle Linien überschneiden sich).
Wählen Sie in den nachfolgend gezeigten Fällen
„-1" aus.
Justagemuster
Zwei Blöcke
*1
für A und B
Sechs Blöcke
*2
für A bis F
