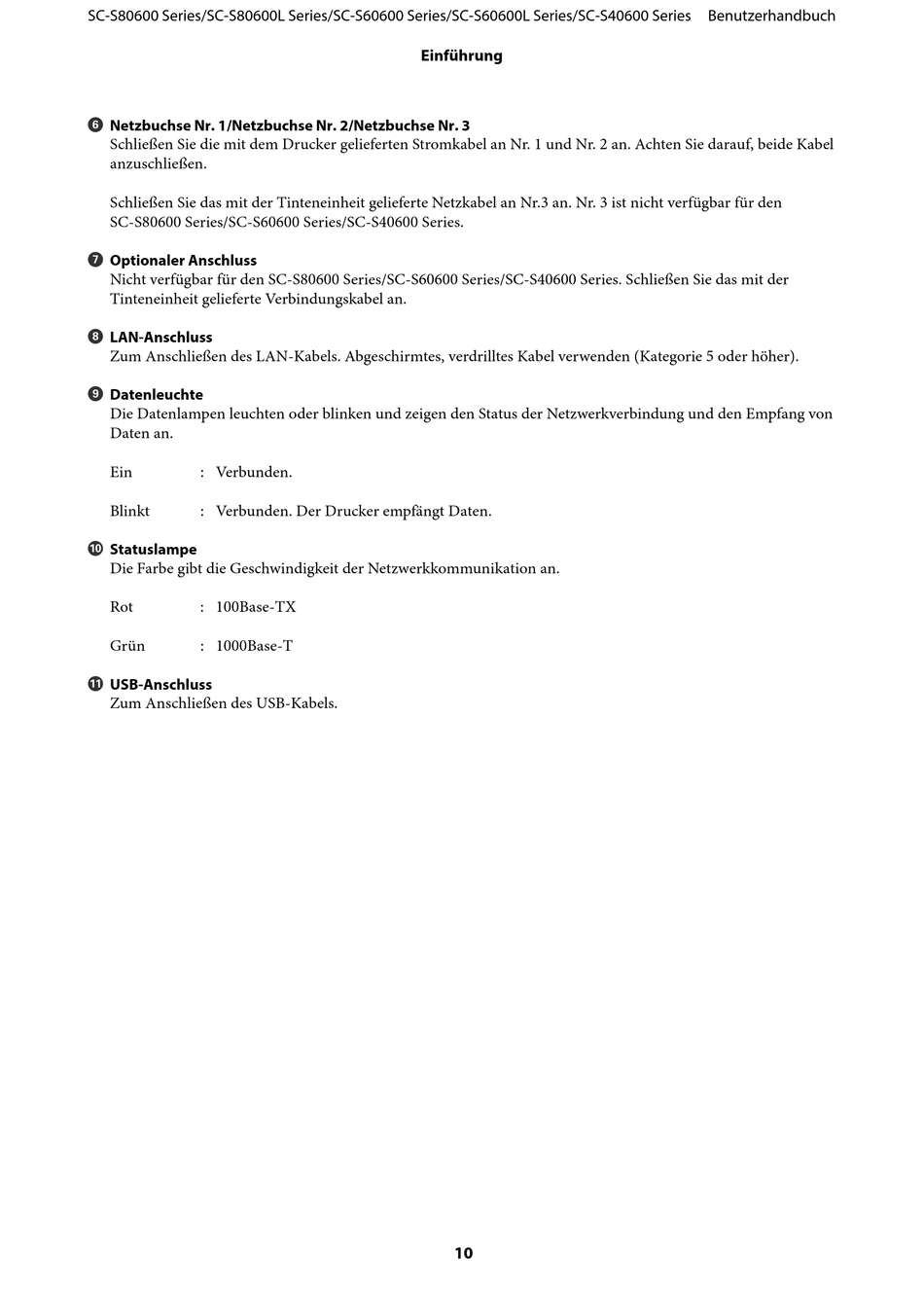

SC-S80600 Series/SC-S80600L Series/SC-S60600 Series/SC-S60600L Series/SC-S40600 Series Benutzerhandbuch
F
Netzbuchse Nr. 1/Netzbuchse Nr. 2/Netzbuchse Nr. 3
Schließen Sie die mit dem Drucker gelieferten Stromkabel an Nr. 1 und Nr. 2 an. Achten Sie darauf, beide Kabel
anzuschließen.
Schließen Sie das mit der Tinteneinheit gelieferte Netzkabel an Nr.3 an. Nr. 3 ist nicht verfügbar für den
SC-S80600 Series/SC-S60600 Series/SC-S40600 Series.
G
Optionaler Anschluss
Nicht verfügbar für den SC-S80600 Series/SC-S60600 Series/SC-S40600 Series. Schließen Sie das mit der
Tinteneinheit gelieferte Verbindungskabel an.
H
LAN-Anschluss
Zum Anschließen des LAN-Kabels. Abgeschirmtes, verdrilltes Kabel verwenden (Kategorie 5 oder höher).
I
Datenleuchte
Die Datenlampen leuchten oder blinken und zeigen den Status der Netzwerkverbindung und den Empfang von
Daten an.
Ein
: Verbunden.
Blinkt
: Verbunden. Der Drucker empfängt Daten.
J
Statuslampe
Die Farbe gibt die Geschwindigkeit der Netzwerkkommunikation an.
Rot
: 100Base-TX
Grün
: 1000Base-T
K
USB-Anschluss
Zum Anschließen des USB-Kabels.
Einführung
10
