Ansicht Von Rechts - Epson SC-S80600 Serie Benutzerhandbuch

SC-S80600 Series/SC-S80600L Series/SC-S60600 Series/SC-S60600L Series/SC-S40600 Series Benutzerhandbuch

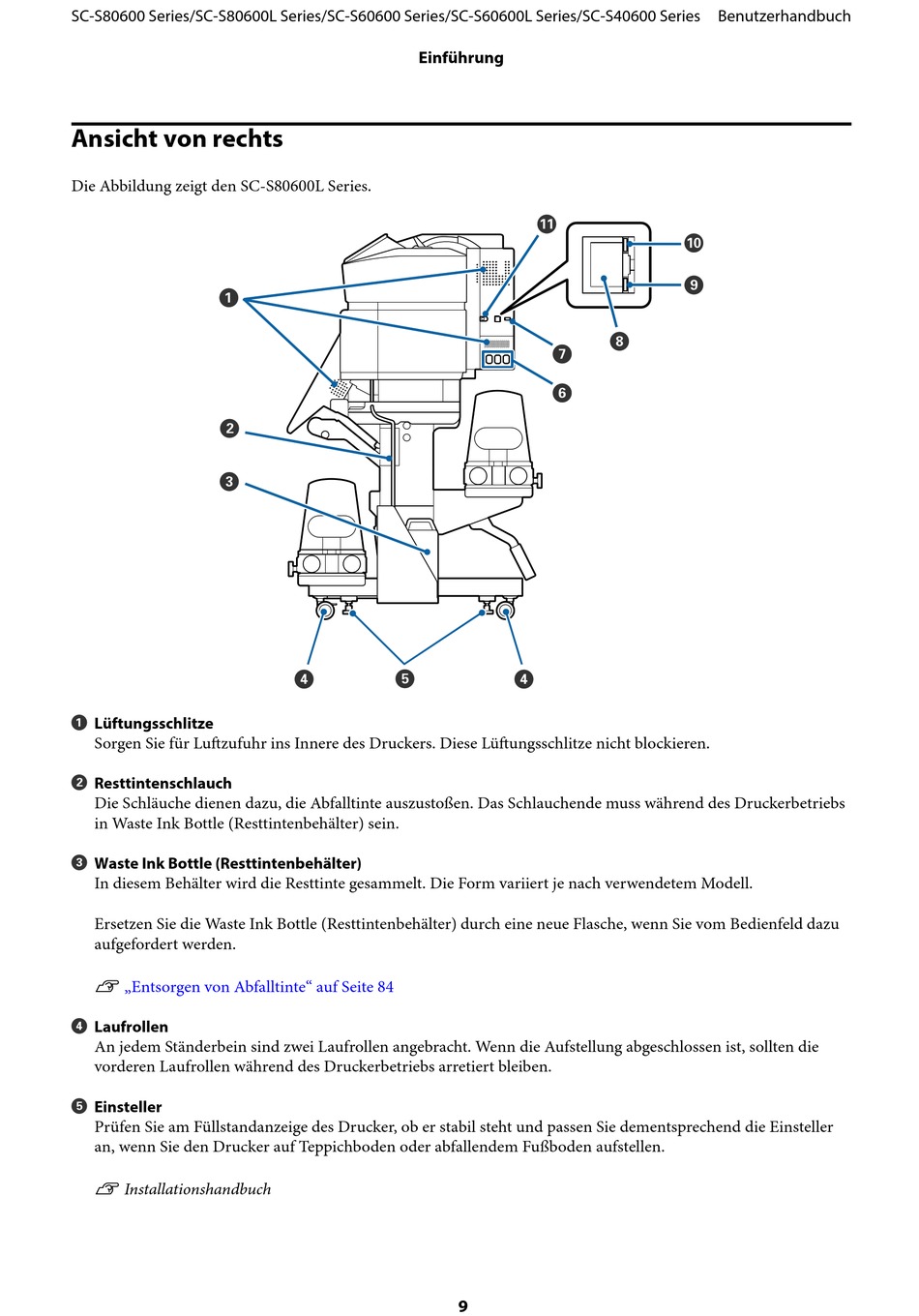

Ansicht von rechts

Die Abbildung zeigt den SC-S80600L Series.
A
Lüftungsschlitze
Sorgen Sie für Luftzufuhr ins Innere des Druckers. Diese Lüftungsschlitze nicht blockieren.
B
Resttintenschlauch
Die Schläuche dienen dazu, die Abfalltinte auszustoßen. Das Schlauchende muss während des Druckerbetriebs
in Waste Ink Bottle (Resttintenbehälter) sein.
C
Waste Ink Bottle (Resttintenbehälter)
In diesem Behälter wird die Resttinte gesammelt. Die Form variiert je nach verwendetem Modell.
Ersetzen Sie die Waste Ink Bottle (Resttintenbehälter) durch eine neue Flasche, wenn Sie vom Bedienfeld dazu
aufgefordert werden.
„Entsorgen von Abfalltinte" auf Seite 84
U
D
Laufrollen
An jedem Ständerbein sind zwei Laufrollen angebracht. Wenn die Aufstellung abgeschlossen ist, sollten die
vorderen Laufrollen während des Druckerbetriebs arretiert bleiben.
E
Einsteller
Prüfen Sie am Füllstandanzeige des Drucker, ob er stabil steht und passen Sie dementsprechend die Einsteller
an, wenn Sie den Drucker auf Teppichboden oder abfallendem Fußboden aufstellen.
U Installationshandbuch
Einführung
9
