Dell SCv3020 Bereitstellungshandbuch Seite 75

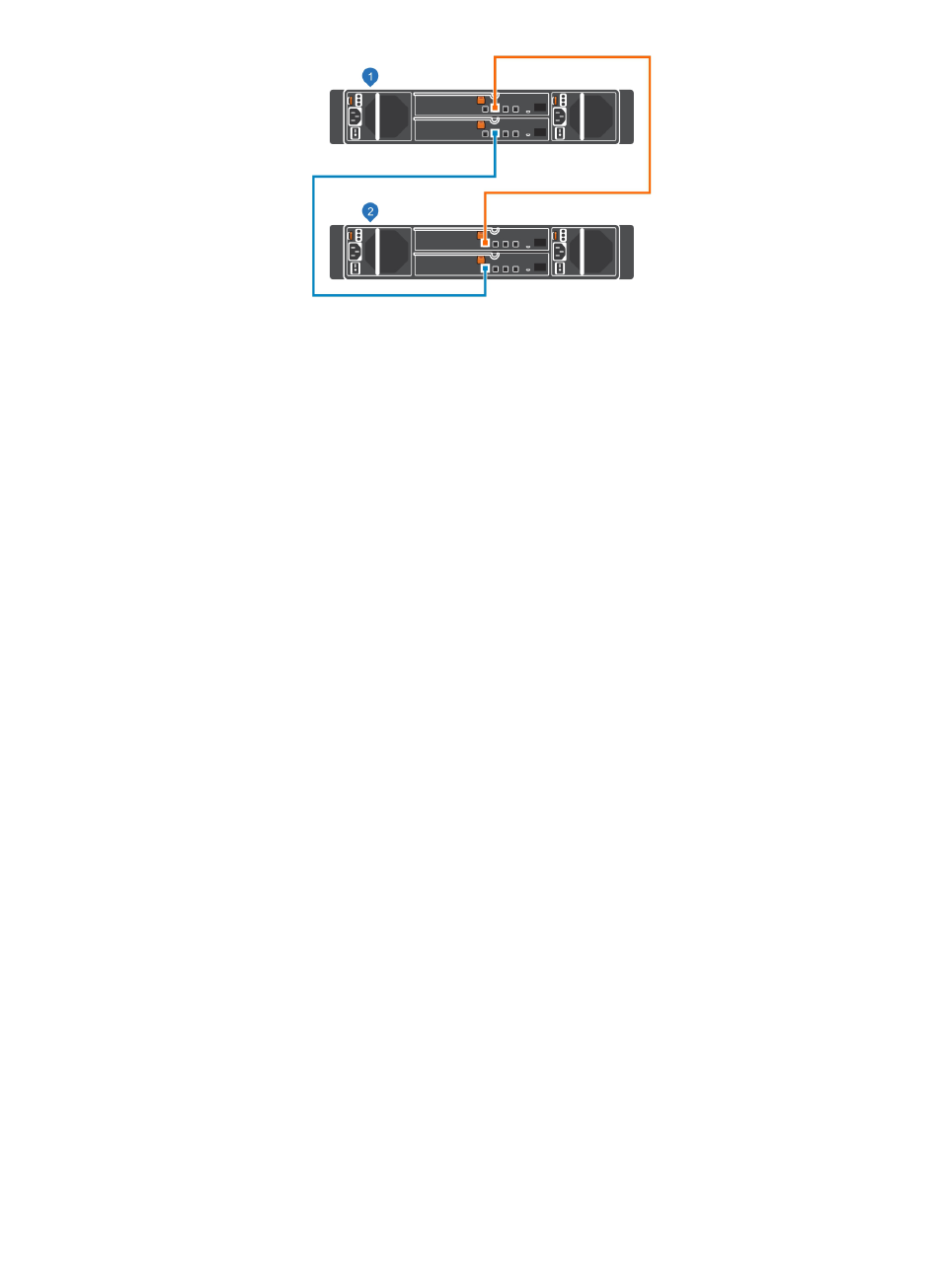

Abbildung 53. Zusammenführende Verkabelung der Erweiterungsgehäuse
1 Erweiterungsgehäuse 1
2 Stellen Sie über den Storage Manager Client eine Verbindung zum Storage Center her.
3 Überprüfen Sie die Anzahl der Laufwerke des Storage Center-Systems, bevor Sie das Erweiterungsgehäuse hinzufügen. Stellen Sie
sicher, dass die Anzahl der installierten Laufwerke plus der Laufwerke im neuen Erweiterungsgehäuse 500 Laufwerke nicht
überschreitet.
a Wählen Sie die Registerkarte Speicher.
b Wählen Sie im Navigationsbereich auf der Registerkarte Speicherden Knoten Festplatten aus.
c Notieren Sie auf der Registerkarte Laufwerke die Anzahl der Laufwerke, auf die Storage Center zugreifen kann.
Vergleichen Sie diesen Wert mit der Anzahl der Laufwerke, auf die das Storage Center nach dem Hinzufügen der
Erweiterungsgehäuse zum Speichersystem zugreifen kann.
4 Klicken Sie auf die Registerkarte Hardware und wählen Sie im Navigationsbereich dieser Registerkarte den Knoten Enclosures
(Gehäuse) aus.
5 Klicken Sie auf Add Enclosure (Gehäuse hinzufügen). Der Assistent Add New Enclosure (Neues Gehäuse hinzufügen) wird gestartet.
a Klicken Sie auf Next (Weiter), um die bestehende Verkabelung zu validieren.
b Wählen Sie den Typ des Erweiterungsgehäuse und klicken Sie auf Next (Weiter).
c Wenn die Laufwerke nicht installiert sind, installieren Sie die Laufwerke in den Erweiterungsgehäuse.
d Schalten Sie das Erweiterungsgehäuse ein. Wenn die Laufwerke hochfahren, überprüfen Sie, ob die LEDs für die Vorderseite und
den Stromstatus Normalbetrieb anzeigen.
e Klicken Sie auf Weiter.
f Fügen Sie das Erweiterungsgehäuse zur A-seitigen Kette hinzu. Klicken Sie auf Next (Weiter), um die Verkabelung zu validieren.
g Fügen Sie das Erweiterungsgehäuse zur B-seitigen Kette hinzu. Klicken Sie auf Next (Weiter), um die Verkabelung zu validieren.
h Klicken Sie auf Finish (Fertigstellen).
6 So verwalten Sie neue, nicht zugewiesene Laufwerke manuell:
a Klicken Sie auf die Registerkarte Speicher.
b Wählen Sie im Navigationsbereich auf der Registerkarte Speicherden Knoten Festplatten aus.
c Klicken Sie auf Manage Unassigned Disks (Nicht zugewiesene Laufwerke verwalten).
Daraufhin wird das Dialogfeld Manage Unassigned Disks (Nicht zugewiesene Laufwerke verwalten) geöffnet.
d Wählen Sie im Drop-Down-Menü Disk Folder (Laufwerkordner) den Laufwerkordner für die nicht zugewiesenen Laufwerke aus.
e Wählen Sie die Option RAID-Neuausgleich umgehend starten aus.
f Klicken Sie auf OK.
7 Kennzeichnen Sie die Back-End-Kabel.
2 Erweiterungsgehäuse 2
Hinzufügen oder Entfernen von Erweiterungsgehäuse 75
