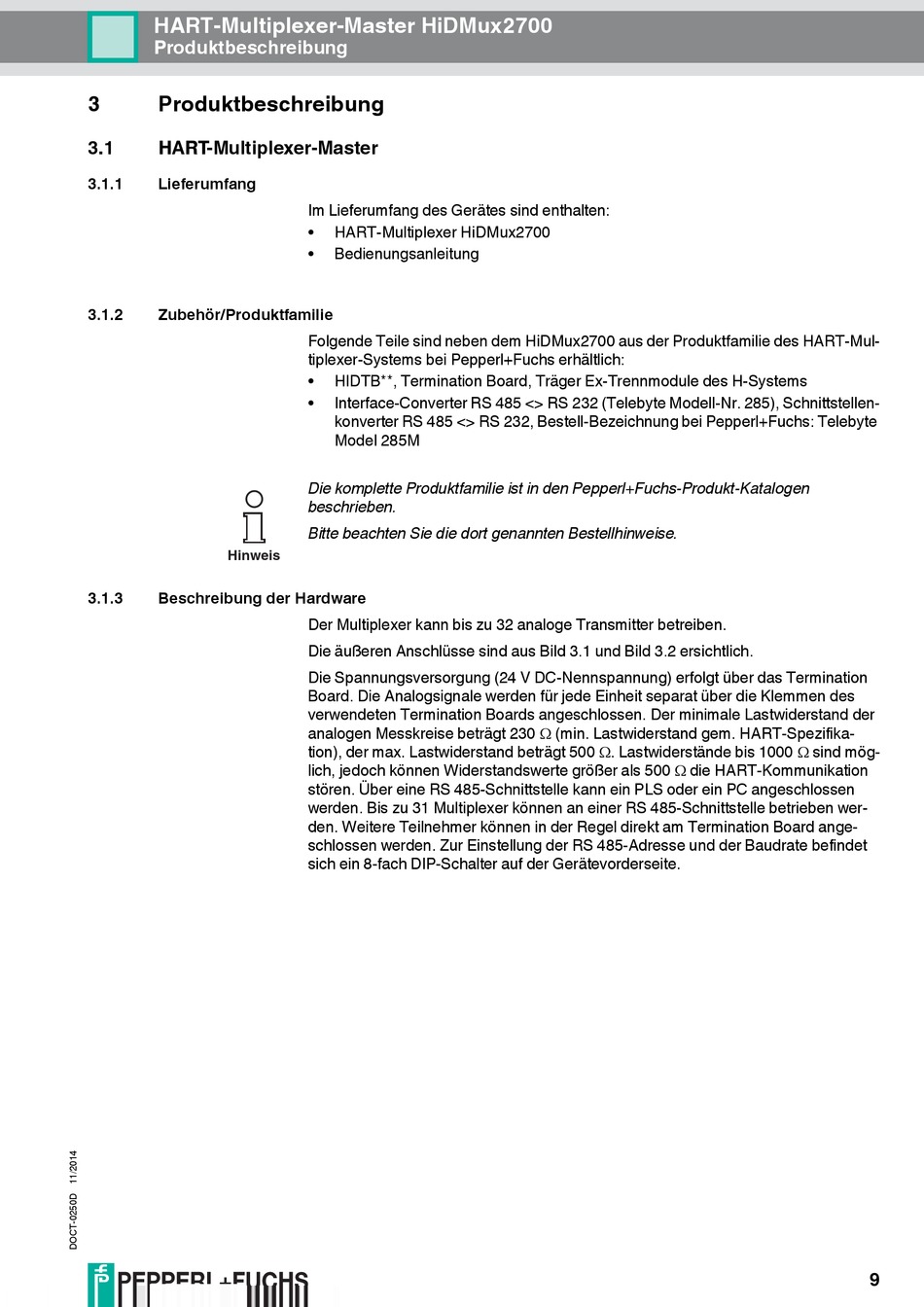

HART-Multiplexer-Master HiDMux2700
Produktbeschreibung
3
Produktbeschreibung
3.1
HART-Multiplexer-Master
3.1.1
Lieferumfang
3.1.2
Zubehör/Produktfamilie
Hinweis
3.1.3
Beschreibung der Hardware
Im Lieferumfang des Gerätes sind enthalten:
•
HART-Multiplexer HiDMux2700
•
Bedienungsanleitung
Folgende Teile sind neben dem HiDMux2700 aus der Produktfamilie des HART-Mul-
tiplexer-Systems bei Pepperl+Fuchs erhältlich:
•
HIDTB**, Termination Board, Träger Ex-Trennmodule des H-Systems
•
Interface-Converter RS 485 <> RS 232 (Telebyte Modell-Nr. 285), Schnittstellen-
konverter RS 485 <> RS 232, Bestell-Bezeichnung bei Pepperl+Fuchs: Telebyte
Model 285M
Die komplette Produktfamilie ist in den Pepperl+Fuchs-Produkt-Katalogen
beschrieben.
Bitte beachten Sie die dort genannten Bestellhinweise.
Der Multiplexer kann bis zu 32 analoge Transmitter betreiben.
Die äußeren Anschlüsse sind aus Bild 3.1 und Bild 3.2 ersichtlich.
Die Spannungsversorgung (24 V DC-Nennspannung) erfolgt über das Termination
Board. Die Analogsignale werden für jede Einheit separat über die Klemmen des
verwendeten Termination Boards angeschlossen. Der minimale Lastwiderstand der
analogen Messkreise beträgt 230 (min. Lastwiderstand gem. HART-Spezifika-
tion), der max. Lastwiderstand beträgt 500 . Lastwiderstände bis 1000 sind mög-
lich, jedoch können Widerstandswerte größer als 500 die HART-Kommunikation
stören. Über eine RS 485-Schnittstelle kann ein PLS oder ein PC angeschlossen
werden. Bis zu 31 Multiplexer können an einer RS 485-Schnittstelle betrieben wer-
den. Weitere Teilnehmer können in der Regel direkt am Termination Board ange-
schlossen werden. Zur Einstellung der RS 485-Adresse und der Baudrate befindet
sich ein 8-fach DIP-Schalter auf der Gerätevorderseite.
9
