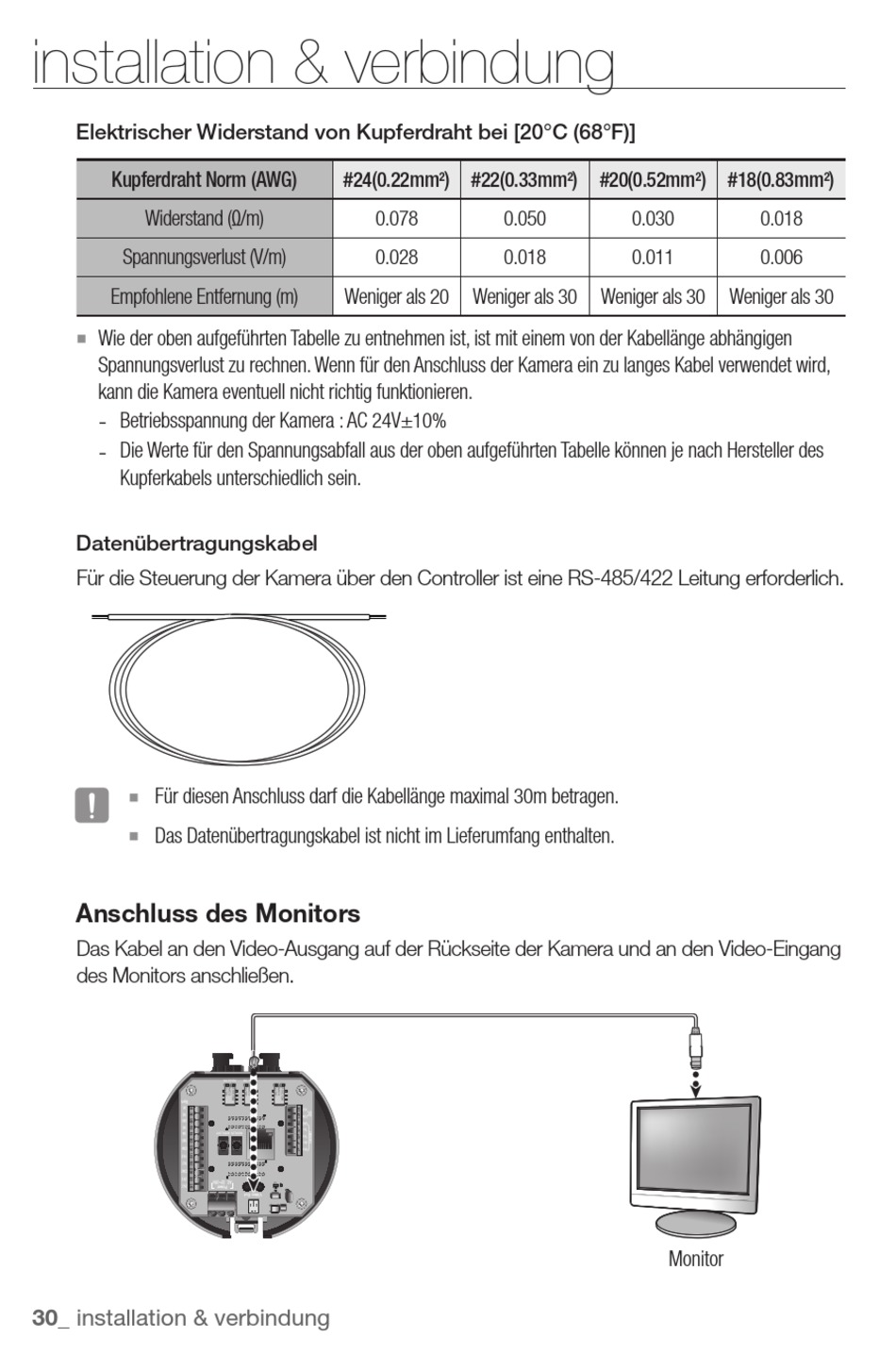

installation & verbindung
elektrischer Widerstand von Kupferdraht bei [20°c (68°F)]
Kupferdraht Norm (AWG)
Widerstand (Ω/m)
Spannungsverlust (V/m)
Empfohlene Entfernung (m)
Wie der oben aufgeführten Tabelle zu entnehmen ist, ist mit einem von der Kabellänge abhängigen
`
Spannungsverlust zu rechnen. Wenn für den Anschluss der Kamera ein zu langes Kabel verwendet wird,
kann die Kamera eventuell nicht richtig funktionieren.
-
Betriebsspannung der Kamera : AC 24V±10%
-
Die Werte für den Spannungsabfall aus der oben aufgeführten Tabelle können je nach Hersteller des
Kupferkabels unterschiedlich sein.
Datenübertragungskabel
Für die Steuerung der Kamera über den Controller ist eine RS-485/422 Leitung erforderlich.
Für diesen Anschluss darf die Kabellänge maximal 30m betragen.
`
J
Das Datenübertragungskabel ist nicht im Lieferumfang enthalten.
`
Anschluss des monitors
Das Kabel an den Video-Ausgang auf der Rückseite der Kamera und an den Video-Eingang
des Monitors anschließen.
30_ installation & verbindung
#24(0.22mm
) #22(0.33mm
2
0.078
0.050
0.028
0.018
Weniger als 20
Weniger als 30
) #20(0.52mm
) #18(0.83mm
2
2
0.030
0.011
Weniger als 30
Weniger als 30
Monitor
)
2
0.018
0.006
