installation & verbindung
` schnittstelle für die Kameraverkabelung

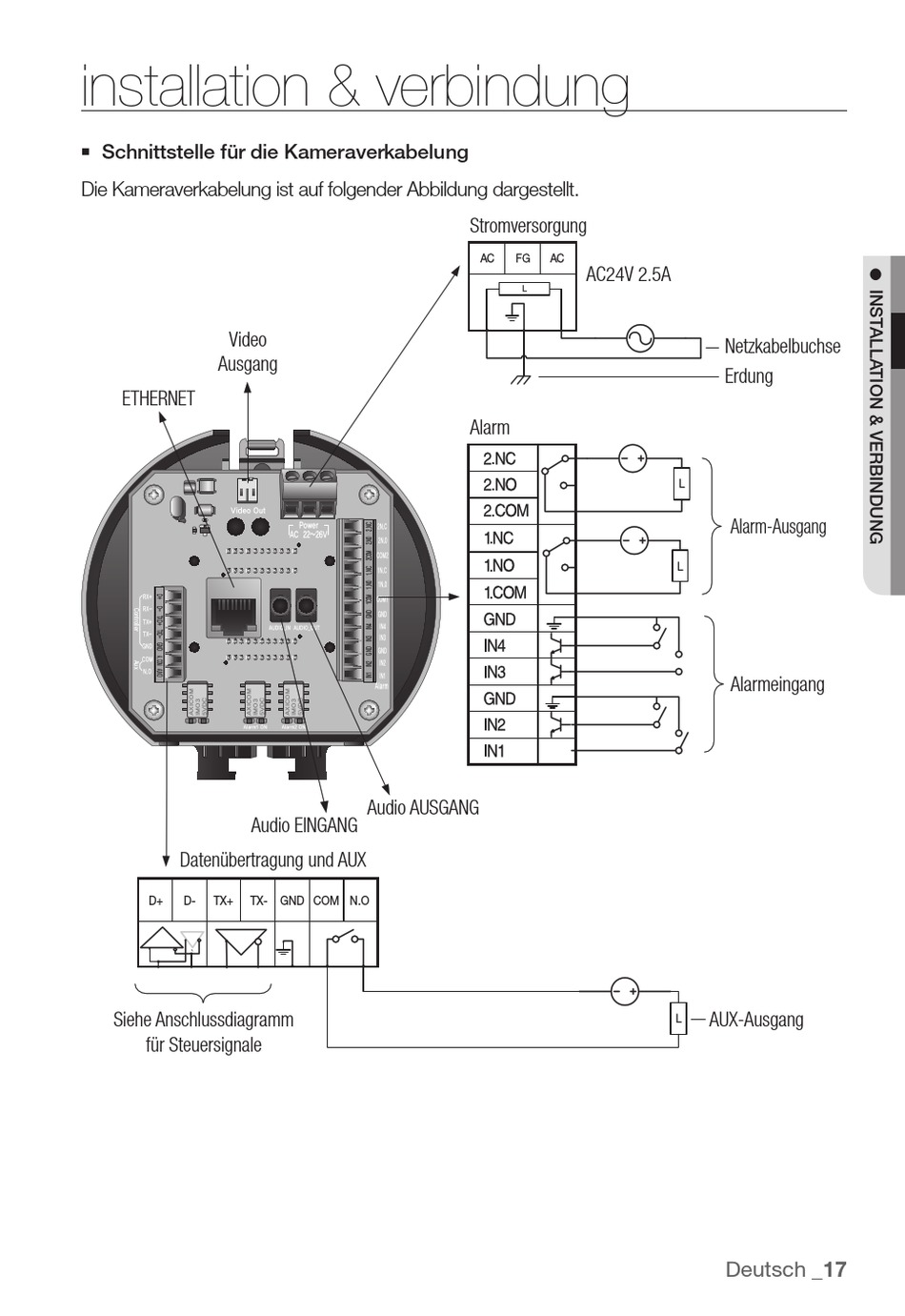

Die Kameraverkabelung ist auf folgender Abbildung dargestellt.
Video
Ausgang
ETHERNET
Video Out
RX+
RX-
TX+
TX-
GND
COM
N.O
Alarm1 ON
Audio EINGANG
Datenübertragung und AUX
D+
D-
TX+
TX- GND COM N.O
Siehe Anschlussdiagramm
für Steuersignale
Power
2N.C
AC 22~26V
2N.0
COM2
1N.C
1N.0
COM1
GND
IN4
AUDIO_IN
AUDIO_OUT
IN3
GND
IN2
IN1
Alarm
Alarm2 ON
Audio AUSGANG
Stromversorgung
AC24V 2.5A
Alarm
Netzkabelbuchse
Erdung
Alarm-Ausgang
Alarmeingang
AUX-Ausgang
