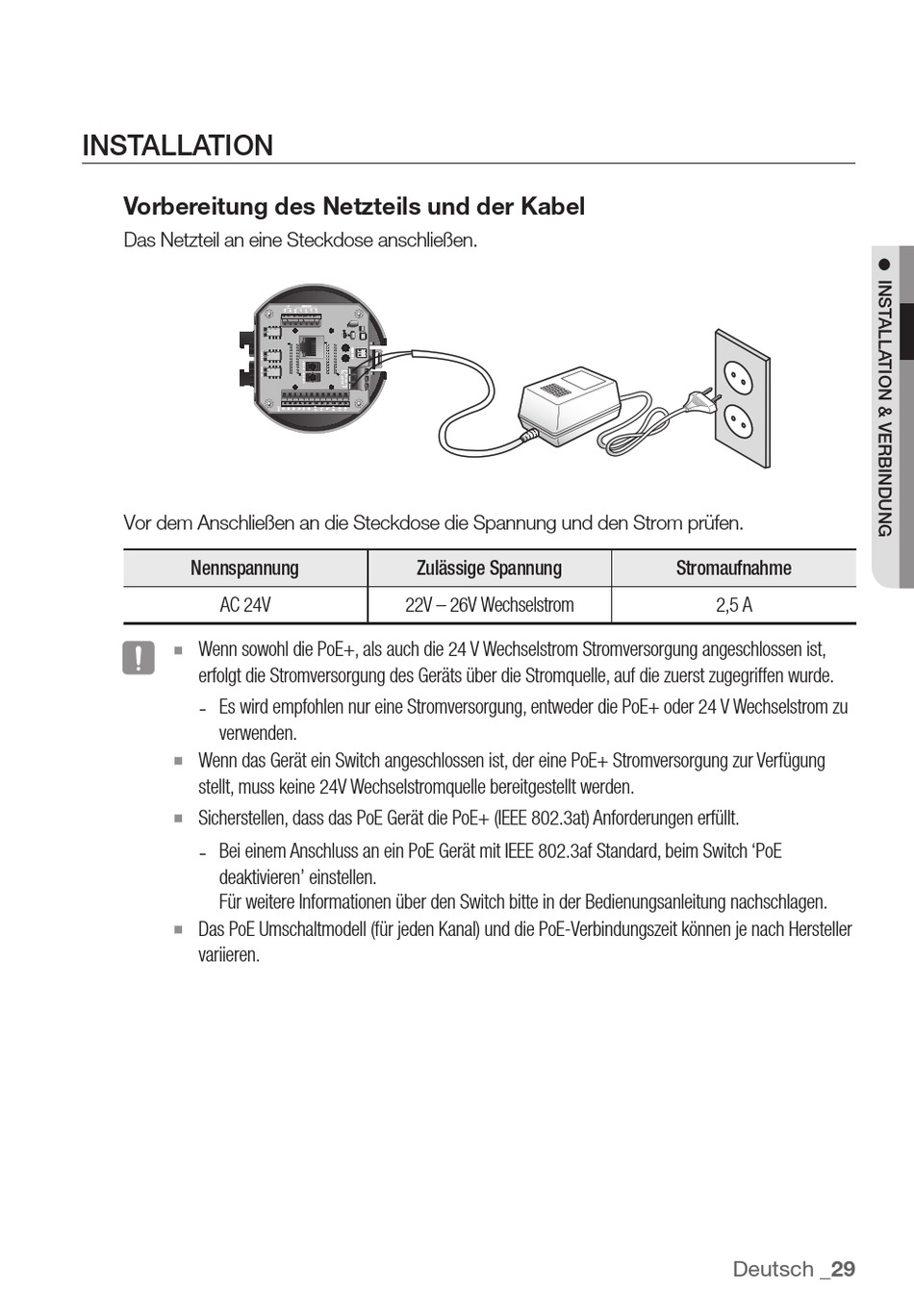

instALLAtiOn
vorbereitung des Netzteils und der kabel
Das Netzteil an eine Steckdose anschließen.
Vor dem Anschließen an die Steckdose die Spannung und den Strom prüfen.
Nennspannung
AC 24V
Wenn sowohl die PoE+, als auch die 24 V Wechselstrom Stromversorgung angeschlossen ist,
`
J
erfolgt die Stromversorgung des Geräts über die Stromquelle, auf die zuerst zugegriffen wurde.
-
Es wird empfohlen nur eine Stromversorgung, entweder die PoE+ oder 24 V Wechselstrom zu
verwenden.
Wenn das Gerät ein Switch angeschlossen ist, der eine PoE+ Stromversorgung zur Verfügung
`
stellt, muss keine 24V Wechselstromquelle bereitgestellt werden.
Sicherstellen, dass das PoE Gerät die PoE+ (IEEE 802.3at) Anforderungen erfüllt.
`
-
Bei einem Anschluss an ein PoE Gerät mit IEEE 802.3af Standard, beim Switch 'PoE
deaktivieren' einstellen.
Für weitere Informationen über den Switch bitte in der Bedienungsanleitung nachschlagen.
Das PoE Umschaltmodell (für jeden Kanal) und die PoE-Verbindungszeit können je nach Hersteller
`
variieren.
AXICOM
IMO3
5VDC
AXICOM
IMO3
5VDC
AXICOM
IMO3
5VDC
IN1 IN2 GND IN3 IN4 GND 1C0M 1.N0 1.NC 2C0M 2.N0 2.NC
Zulässige Spannung
22V – 26V Wechselstrom
Stromaufnahme
2,5 A
Deutsch _29
