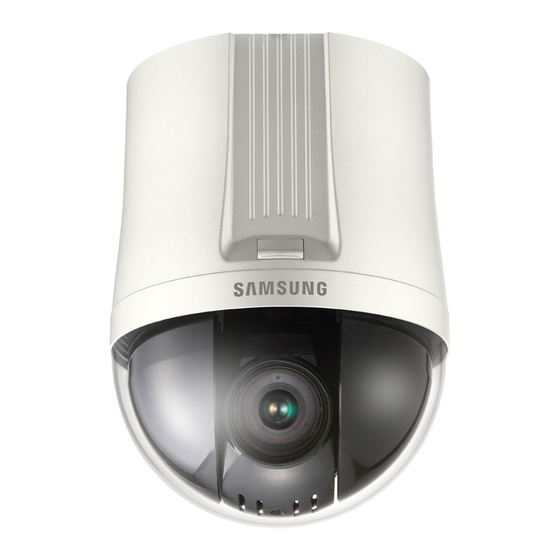

Samsung SNP-5200 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Überwachungskameras
  5. SNP-5200
  6. Benutzerhandbuch
Samsung SNP-5200 Benutzerhandbuch

Samsung SNP-5200 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
NETZWERKKAMERA
Benutzerhandbuch
SNP-5200/SNP-5200H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SNP-5200

Inhaltszusammenfassung für Samsung SNP-5200

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SNP-5200/SNP-5200H...
  • Seite 2 Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.

  • Seite 3: Übersicht

    übersicht Wichtige sicherheitshinWeise 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.
  • Seite 4 übersicht WArnUng SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.
  • Seite 5 Akku Akkus (Akkusatz oder eingelegter Akku) dürfen keiner extremen Hitze, z. B. Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden. AchtUng Wird die Batterie nicht mit der richtigen Batterie ausgetauscht, besteht Explosionsgefahr. Entsorgen Sie gebrauchte Batterien vorschriftsgemäß. Diese Hinweise zur Wartung und Reparatur gelten nur für qualifiziertes Kundendienstpersonal.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. y Stellen sie das Gerät nicht auf eine unebene Fläche. y Das Gerät nicht in der Nähe von leitendem Material aufstellen. y Versuchen Sie auf keinen Fall, selbst Reparaturarbeiten auszuführen. y Stellen Sie das Gerät nicht in der Nähe einer magnetischen Quelle auf. y Blockieren Sie nicht die Belüftungsöffnungen.

  • Seite 7: Inhaltsverzeichnis

    übeRSiCHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Empfohlene SD/SDHC- Speicherkarte Spezifikationen Lieferumfang Auf Einen Blick (SNP-5200) Auf Einen Blick (SNP-5200H) iNSTALLATioN & DIP-Schalter Einstellung veRbiNduNg (SNP-5200H) Installation Einsetzen/Entfernen einer SD-Speicherkarte Speicherkarteninformation (Nicht Enthalten) NeTzweRkveRbiNduNg Direktes Verbinden der Kamera uNd koNfiguRATioN...
  • Seite 8 übersicht web vieweR Verbindung mit der Kamera Anmelden Activex-Steuerelement Installieren Installieren der Silverlight Runtime Den Live-Bildschirm Benutzen Wiedergabe des aufgenommenen Videos SeTup-biLdSCHiRm Konfiguration Audio und Video-Setup Netzwerk-Setup Ereigniss-Setup System-Setup ANHANg Spezifikationen Produktansicht Fehlersuche Open source license notification on the product 8_ übersicht...

  • Seite 9: Produktfunktionen

    PrODUKt-FUnKtiOnen • hD Videoqualität • Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden CODECs gleichzeitig anzeigen. MPEG-4 Video kann jedoch nicht auf einer Webseite wiedergegeben werden. Verwenden Sie CMS- Software, wenn Sie das Video auf einer Webseite wiedergeben möchten. •...

  • Seite 10: Lieferumfang

    Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. Produktdesign Bezeichnung Menge Beschreibung Modellbezeichnung Benutzerhandbuch, Installations S/W CD, CMS S/W DVD Kurzanleitung SNP-5200/SNP-5200H Für den Test der Verbindung BNC-Kabel zwischen der Kamera und einem mobilen Anzeigegerät. 10_ übersicht...
  • Seite 11 Menge Beschreibung Modellbezeichnung Bei der Installation in einem Montagefuß Innenraum oder in einem Deckengehäuse Zur Montage an die Wand oder Selbstdrehende Schraube SNP-5200 Decke Installationsanleitung des Schablone Produkts Für die Befestigung der Kamera Inbusschraube am Montagefuß. Für die Montage des L-förmiger...

  • Seite 12: Auf Einen Blick (Snp-5200)

    übersicht AUF einen bLicK (snP-5200) Aufbau Bezeichnung Beschreibung Entriegelungsknopf Nur bei Installation der Kamera im Montagefuß. Kuppelabdeckung Kuppelabdeckung für das Objektiv und zum Schutz des Geräts. Haupteinheit Schützt den PTZ-Mechanismus im Innern vor direktem Sonnenlicht. 12_ übersicht...

  • Seite 13: Ansicht Der Unterseite Des Montagefußes

    Ansicht der Unterseite des innenansicht des Montagefußes Montagefußes 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 Protocol OFF OFF OFF OFF Pelco-D OFF OFF OFF Pelco-P OFF OFF OFF OFF Video Out Panasonic OFF OFF Vicon...
  • Seite 14 übersicht Bezeichnung Beschreibung Audio- Für den Anschluss des Audio-Ausgangskabels. (Monostecker wird nicht Ausgangsbuchse unterstützt.) Anschlüsse für Für den Anschluss der Alarm E/A Kabel. Alarm E/A Stromanschluss Für den Anschluss des Stromkabels. Videoausgang Buchse für den analogen Videoausgang. (für die Installation) 14_ übersicht...

  • Seite 15: Auf Einen Blick (Snp-5200H)

    AUF einen bLicK (snP-5200h) Aufbau Bezeichnung Beschreibung Schützt den PTZ-Mechanismus im Innern vor direktem Sonnenlicht, Regen Haupteinheit oder Stoß. Kuppelabdeckung Kuppelabdeckung für das Objektiv und zum Schutz des Geräts. Haken für Der Haken für die Sicherheitsleine soll ein unbeabsichtigtes Herabfallen der Sicherheitsleine Dome-Kamera verhindern.
  • Seite 16 übersicht Ansicht der Unterseite des innenansicht des Montagefußes Montagefußes Video Out Power 2N.C AC 22~26V 2N.0 COM2 1N.C 1N.0 COM1 AUDIO_IN AUDIO_OUT Alarm Alarm1 ON Alarm2 ON Bezeichnung Beschreibung Setup-Schalter für Für die Einstellung der Übertragungsgeschwindigkeit und Protokolle. Datenübertragung ID Setup-Schalter Legt die Kamera-ID fest.

  • Seite 17: Installation & Verbindung

    installation & verbindung ` schnittstelle für die Kameraverkabelung Die Kameraverkabelung ist auf folgender Abbildung dargestellt. Stromversorgung AC24V 2.5A Video Netzkabelbuchse Ausgang Erdung ETHERNET Alarm Video Out Alarm-Ausgang Power 2N.C AC 22~26V 2N.0 COM2 1N.C 1N.0 COM1 AUDIO_IN AUDIO_OUT Alarmeingang Alarm Alarm1 ON Alarm2 ON Audio AUSGANG...

  • Seite 18: Kontrollsignalverbindung

    installation & verbindung Kontrollsignalverbindung • RS-485 Datenübertragung • RS-422 Datenübertragung Steuerung oder Steuerung oder Kamera DVR-Gerät Kamera DVR-Gerät TXD+ TXD+ TXD- TXD- RXD+ RXD- Die maximale Leistung der Alarm- und AUX-Ausgänge beträgt 30VDC/2A, 125V AC/0.5A, und 250V AC/0.25A. Beim Anschluss der Alarm Eingangs- und Ausgangskabel sicherstellen, das ein Kabel an jeden Anschluss angeschlossen wird.

  • Seite 19: Dip-Schalter Einstellung

    DiP-schALter einsteLLUng (snP-5200h) einstellen der Protokolle und der iD DiP-schalter Mit Hilfe der Datenübertragungs- und ID DIP-Schalter können verschiedene Einstellungen des Kamerasystems vorgenommen werden. Bevor das Gerät installiert wird, müssen die DIP-Schalter entsprechend der Installationsumgebung eingestellt werden. 1. Die Schalter entsprechend Ihrer Installationsumgebung einstellen. Für ausführlichere Setupinformationen siehe das Diagramm auf der nächsten Seite.
  • Seite 20 Einstellung der Übertragungsmethode (RS-485/422) Antwortmodus Einstellung RESERVIERT 10~11 Abschluss Einstellungen RESERVIERT • einstellen des protokolls Das Datenübrtragungsprotokoll für die Kamera auswählen. Protokoll SW2-#1 SW2-#2 SW2-#3 SW2-#4 SAMSUNG-T PELCO-D PELCO-P SAMSUNG-E Panasonic VICON Honeywell Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert 20_ installation &...

  • Seite 21: Einstellen Der Baud Rate

    • einstellen der baud Rate Die Übertragungsgeschwindigkeit für das eingestellte Datenübertragungsprotokoll einstellen. Baud Rate (BPS) SW2-#5 SW2-#6 2400 4800 9600 19200 • einstellen des datenübertragungsmodus Den Datenübertragungsmodus für die Kamera einstellen. Funktion Schalter für den SW2-#7 RS-422 (4 Kabel) RS-485 (2 Kabel) Übertragungsmodus •...
  • Seite 22 installation & verbindung einstellung des DiP-schalters für die Kamera-iD (sW1) Für die Einstellung der Kamera-IDs, siehe die folgende „Kamera-iD tabelle“. • kamera id-Tabelle SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 ON/OFF 22_ installation & verbindung...
  • Seite 23 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Deutsch _23...
  • Seite 24 installation & verbindung SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 24_ installation & verbindung...
  • Seite 25 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Deutsch _25...
  • Seite 26 installation & verbindung SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 26_ installation & verbindung...
  • Seite 27 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Deutsch _27...
  • Seite 28 installation & verbindung SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 28_ installation & verbindung...
  • Seite 29 instALLAtiOn vorbereitung des Netzteils und der kabel Das Netzteil an eine Steckdose anschließen. AXICOM IMO3 5VDC AXICOM IMO3 5VDC AXICOM IMO3 5VDC IN1 IN2 GND IN3 IN4 GND 1C0M 1.N0 1.NC 2C0M 2.N0 2.NC Vor dem Anschließen an die Steckdose die Spannung und den Strom prüfen. Nennspannung Zulässige Spannung Stromaufnahme...

  • Seite 30: Datenübertragungskabel

    installation & verbindung elektrischer Widerstand von Kupferdraht bei [20°c (68°F)] Kupferdraht Norm (AWG) #24(0.22mm ) #22(0.33mm ) #20(0.52mm ) #18(0.83mm Widerstand (Ω/m) 0.078 0.050 0.030 0.018 Spannungsverlust (V/m) 0.028 0.018 0.011 0.006 Empfohlene Entfernung (m) Weniger als 20 Weniger als 30 Weniger als 30 Weniger als 30 Wie der oben aufgeführten Tabelle zu entnehmen ist, ist mit einem von der Kabellänge abhängigen...
  • Seite 31 Bildqualität führen. vorbereitung & befestigung der kamerahalterung Die Installationsanweisungen für die Halterungen und Gehäuse sind den den Halterungen und Gehäusen beiliegenden Bedienungsanleitungen zu entnehmen. ` erhältliche halterungen Modell Montage SNP-5200 SNP-5200H SHP-3700H Außengehäuse Gehäuse für die SHP-3700F Deckenhalterung SBP-300HM1 Hängende Montage...

  • Seite 32: Anbringen Der Schablone & Befestigung Des Montagefußes

    installation & verbindung montage an wand- oder deckenflächen SNP-5200H kann nicht an Wand- oder Deckenflächen montiert werden. ` Anbringen der schablone & befestigung des Montagefußes 1. Die mitgelieferte Montageschablone an der Decke befestigen. Mit Hilfe der Schablone eine 88mm große Öffnung in der Decke ausführen und die Kabel durch die Öffnung führen.

  • Seite 33: Konfiguration Der Dip-Schalter Der Kamera

    ` Konfiguration der DiP-schalter der Kamera Die DIP-Schalter für die Datenübertragungs- und der ID-Protokolle befinden sich auf der Unterseite der Kamera. 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 Protocol OFF OFF OFF OFF Pelco-D OFF OFF OFF Pelco-P...
  • Seite 34 installation & verbindung - Zum Befestigen oder Abnehmen der Kamera, siehe die Abbildung. • Befestigen der Kamera : Die Kamera, wie auf der Abbildung dargestellt, nach oben in die Halterung drücken. Die Kamera nach oben drücken, bis ein „Klicken“ zu hören ist. •...

  • Seite 35: Installation Mit Wandhalterung

    installation mit Wandhalterung ` Den Montagefuß an der halterung befestigen 1. Den Montagefuß durch Drehen im Uhrzeigersinn an der Halterung befestigen. 2. Wie auf der Abbildung dargestellt, den Knopf Knopf an der sich auf der Unterseite des Montagefußes befinden Klappe vorsichtig nach oben drücken.
  • Seite 36 installation & verbindung 4. Zusammensetzen der Kamera und des Montagefußes Beim Zusammensetzen die Markierungen der Kamera und des Montagefußes aufeinander ausrichten. 5. Die Kamera befestigen Das Kameragehäuse im entgegengesetzten Uhrzeigersinn drehen, bis die Ausbuchtung des Kameragehäuses und des Montagefußes genau aufeinander ausgerichtet sind.

  • Seite 37: Anmerkungen Zur Wasserdichtheit

    Anmerkungen zur Wasserdichtheit Es handelt sich hier um ein Innengerät. Verwenden Sie bei einer Installation im Freien das Outdoor-Gehäuse, um es wasserundurchlässig zu machen. ` geräteeinbau an der Wand durch Kombination des Outdoor-gehäuses und des Wandstativs 1. Das Wandstativ an der vertikalen Betonwand Wand anbringen.
  • Seite 38 installation & verbindung ` Wandeinbau durch eine Kombination aus Outdoor-gehäuse und Deckenhalterungsadapter 1. Für die Montage wickeln Sie Betondecke das Schraubteil des Gehäuses ausreichend mit einem Teflonband ein. Deckenstativadapter Silikondichtmittel 2. Bei der Trennung der Kupplungsabdeckung und bei der Befestigung am Gehäuserahmen ist Deckenplatte sicherzustellen, dass die Dichtung nicht gelockert ist und von der...

  • Seite 39: Optionales Installationszubehör

    Optionales installationszubehör Um die Montage zu vereinfachen, kann passendes Montagezubehör bestellt werden. 1. Für die Wandmontage • Wandhalterung (SBP-300WM1) • Wandhalterung (SBP-300WM) 2. Für die Deckenmontage • Deckenhalterung (SBP-300CM) Deutsch _39...
  • Seite 40 installation & verbindung 3. Für die Montage der Wandhalterung (SBP-300WM/SBP-300WM1) an einer wenigstens 80mm langen Stange • Säulenhalterung (SBP-300PM) 4. Für die Montage der Wandhalterung (SBP-300WM/SBP-300WM1) in einer Wandecke • Eckhalterung (SBP-300KM) 5. Für die Montage auf einem Gebäudedach • Brüstung-Montageset (SBP-300LM) 40_ installation &...
  • Seite 41 • Gehäuse für die Außenmontage (SHP-3700H) 7. Für die versenkte Montage der SNP-5200 in einer Hängedecke • Gehäuse für die flächenbündige Innenmontage für PTZ Dome Kameras (SHP-3700F) 8. Für die Montage der SNP-5200 in einer Wand- oder Deckenhalterung • Aufhängung (SBP-300HM1) Deutsch _41...

  • Seite 42: (Snp-5200H)

    Vor dem Einsetzen der SD-Speicherkarte das Stromkabel der Kamera abtrennen. einsetzen einer sD-speicherkarte 1. Die Abdeckung auf der Rückseite der Kamera öffnen. (SNP-5200) Mit Hilfe eines Schraubenziehers die 4 Schrauben lösen und die Kuppelabdeckung abnehmen. (SNP-5200H) 2. Die SD-Speicherkarte, wie in der Abbildung dargestellt, in Pfeilrichtung hineinschieben.

  • Seite 43: Speicherkarteninformation (Nicht Enthalten)

    entfernen einer sD-speicherkarte Drücken Sie leicht am ungeschützten Ende der Speicherkarte, wie im Schaubild zu sehen, um die Speicherkarte aus dem Steckplatz auszuwerfen. Ein zu starkes Drücken auf die SD-Speicherkarte kann bewirken, dass die Karte unkontrolliert aus dem Steckplatz herausspringt. Zum Ausschalten der Kamera oder zum Entfernen der SD- Speicherkarte bei <SD aufnahme>...

  • Seite 44: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DireKtes VerbinDen Der KAMerA An DAs LAn Anschluss an die Kamera von einem lokalen Pc im LAn 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Switch...

  • Seite 45: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    VerbinDen Der KAMerA DireKt Mit eineM DhcP bAsierten DsL/KAbeLMODeM INTERNET DSL/Kabel Externer Fern-PC modem Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 46: Die Kamera Direkt Mit Einem Pppoe-Modem Verbinden

    netzwerkverbindung und konfiguration Die KAMerA DireKt Mit eineM PPPOe-MODeM VerbinDen INTERNET PPPoE Modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen.anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 47: Verbinden Der Kamera An Einen

    VerbinDen Der KAMerA An einen breitbAnD- rOUter Über DAs PPPOe/KAbeLMODeM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Externer Fern-PC Kabelmodem Kabelmodem Router Kamera DDNS-Server (Datenzentrum, KOREA) Lokaler PC Konfigurieren der netzwerkeinstellungen des an einen breitband- router...

  • Seite 48: Schaltflächen Des Ip

    netzwerkverbindung und konfiguration schALtFLÄchen Des iP-instALLAtiOnsPrOgrAMMs Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>, <Dynamic>...

  • Seite 49: Einstellung Der Statischen Ip

    Damit wird das IP-Installationsprogramm beendet. Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv.com) heruntergeladen werden. einsteLLUng Der stAtischen iP Manuelle netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe>...

  • Seite 50: Wenn Sie Keinen Breitband-Router Verwenden

    netzwerkverbindung und konfiguration 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die auf dem Etikett der Kamera abgedruckteMAC-Adresse wird automatisch angezeigt und erfordert keine Einstellung durch den Benutzer. Sie können die statistischen IP-Einstellungen konfigurieren, nur wenn Sie DHCP auswählen. Wenn sie keinen breitband-router verwenden Kontaktieren Sie ihren Netzwerkadministrator für die Einstellung der <iP Address>, <subnet Mask>...
  • Seite 51 bei Verwendung eines breitband-routers • IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband- Routers befindet. bsp) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : Die <subnet Mask> des Breitband-Routers ist ebenfalls die <subnet Mask> der Kamera. •...

  • Seite 52: Automatische Netzwerkeinstellung

    netzwerkverbindung und konfiguration Automatische netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto set] als auch [Manual set] grau dargestellt. Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen.

  • Seite 53: Einstellung Der Dynamischen Ip

    einsteLLUng Der DYnAMischen iP einstellung der dynamischen iP-Umgebung • Beispiel einer dynamischen IP-Umgebung - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...

  • Seite 54: Portbereichweiterleitung Konfigurieren

    netzwerkverbindung und konfiguration POrtbereichWeiterLeitUng KOnFigUrieren (POrt MAPPing) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 55 einstellen des Portweiterleitungsbereichs für mehrere netzwerkkameras Wenn mehrere Netzwerkkamera an einen Breitband-Routergerät angeschlossen ist, sollten Sie den TCP 943 -Port des Routers am TCP 943-Port der angeschlossenen Kamera weiterleiten. Wenn Sie den TCP 943 Anschluss des Routers nicht richtig einstellen, können Sie kein Videostream von der Webseite der Kamera empfangen.

  • Seite 56: Von Einem Gemeinsamen

    netzwerkverbindung und konfiguration VOn eineM geMeinsAMen LOKALen Pc eine VerbinDUng zU Der KAMerA hersteLLen 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

  • Seite 57: Web Viewer

    web viewer VerbinDUng Mit Der KAMerA sie würden, normalerweise, 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...
  • Seite 58 Um das Gerät auf dem <DDns> Server zu registrieren, besuchen Sie bitte www samsungipolis. com, registrieren Sie zuerst Ihr Gerät stellen Sie anschließen im Net Viewer unter <netzwerk> - <DDns> auf <samsung DDns> und geben Sie ebenfalls die <Produkt-iD> ein, die Sie bei der DDNS-Registrierung verwendet haben.

  • Seite 59: Activex-Steuerelement Installieren

    ActiVeX-steUereLeMent instALLieren Wenn Sie das erste Mal eine Verbindung zu einer Kamera herstellen, erscheint die Installationsbenachrichtigung. Installieren Sie dann das erforderliche ActiveX-Steuerelement, um auf die Kamera zugreifen zu können und das Video in Echtzeit zu steuern. 1. Beim Zugriff auf den Startbildschirm der Überwachungsseite klicken Sie auf die gelbe Warnmeldung im oberen Bereich der Seite.

  • Seite 60: Installieren Der Silverlight Runtime

    web viewer instALLieren Der siLVerLight rUntiMe Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen. 1. Klicken Sie auf <click here>. 2.
  • Seite 61 5. Nach Abschluss klicken Sie <close>. 6. Schließen und starten Sie den Webbrowser neu und versuchen Sie den Web Viewer aufzurufen. Wenn Silverlight Runtime ordnungsgemäß installiert ist, werden Sie den Live- Bildschirm sehen. Für eine normale Installation stellen sie die Einstellungen für das Blockieren von Popups wie folgt ein: bsp) Internet Explorer ...

  • Seite 62: Den Live-Bildschirm Benutzen

    web viewer Den LiVe-biLDschirM benUtzen a b c Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Schaltet zu dem Überwachungsbildschirm, der die auf der Micro SD-Speicherkarte Wiedergabe gespeicherten Daten wiedergibt. Setup Gehen Sie zum Setup-Bildschirm. Viewer-Bildschirm Gibt das Live-Video auf dem Bildschirm wieder. Autofokus Stellt die Bildschärfe automatisch ein.
  • Seite 63 Bezeichnung Beschreibung Audio/Mikrofon Audio und Mikrofon aktivieren und die Audiolautstärke regeln. Steuerelement Verbirgt die Alarmanzeige in der Nähe des Randes des Viewer Bildschirms. In den folgenden Fällen wird die Alarmmeldung am Rand des Viewers angezeigt: Alarmanzeige Wenn ein Ereignis (Alarm, Bewegungserkennung, Videoanalyse) eintritt verbergen Wenn die Kamera abgeschaltet wird Wenn die Netzwerkverbindung unterbrochen ist...

  • Seite 64: Den Schnappschuss Aufnehmen

    web viewer zum Aktivieren des bereich-zoom-Modus. Rechtsklicken Sie im Viewer-Bildschirm, um das Kontextmenü unten anzuzeigen: Menüpunkte und Beschreibungen • AreaZoom : Mit der Maus vergrößern Sie den ausgewählten Bereich. • Goto 1X : Ändern Sie den gegenwärtigen Zoomfaktor auf x1. •...
  • Seite 65 Die Audiowiedergabe umschalten. 1. Klicken Sie auf die Taste [Audio ( Die entsprechende Taste wird im Viewer angezeigt. 2. Betätigen Sie die Taste um nach Wunsch den Ton zu hören oder ihn stummzuschalten. Diese Taste wirkt als Umschalter. Der ton des Mikrofons umschalten. 1.

  • Seite 66: Wiedergabe Des Aufgenommenen Videos

    web viewer zum steuern der Ptz Funktion. 1. Drücken Sie die Taste [Ptz ( 2. Wenn die PTZ Taste auf dem Schirm erscheint, benutzen Sie die Richtungstasten, um Kamerawinkel, Zoomfaktor oder den Fokus gemäß Ihren Vorstellungen einzustellen. Weitere Informationen zur PTZ Verwendung siehe „PTZ Einstellungen“.
  • Seite 67 Bezeichnung Beschreibung Einstellung des Stellen Sie das Suchdatum und die Suchzeit mit den auf der gespeicherten Suchbereichs SD-Karte gespeicherten Daten ein. Einstellung Stellen Sie die Ereignistype so ein, dass innerhalb des Suchzeitraums Ereignissuche gesucht wird. Ereignissuche Ereignissuche ausführen. 1. Klicken Sie auf die Taste [Wiedergabe 2.
  • Seite 68 web viewer Wiedergabe nach „suche nach zeit“ Bezeichnung Beschreibung Die Wiedergabe des Abschnitts im vorgegebenen Zeitraum erfolgt mit der Zeitleiste Zeitleiste. Das Suchdatum wird mit dem Kalender eingestellt. Einstellung Daten, für die es in der SD-Karte ein Video gibt, werden in den Suchdatum Kalenderkästchen angezeigt.
  • Seite 69 Bezeichnung Beschreibung Die Zeitdaten des wiedergegebenen Videos werden am Bildschirm Videoinformationen angezeigt. Die Zeitzone ist so eingestellt, dass das auf der SD-Karte gespeicherte Video Sicherung gesichert wird. Kann auf bis zu 5 Minuten eingestellt werden. Die Zeitsuche kann nur mit dem Internet Explorer durchgeführt werden 1.
  • Seite 70 web viewer Das herausgesuchte Video sichern. 1. Klicken Sie [ ] auf der Szene um zu sichern. Speichern Sie sobald das Fenster erscheint. 2. Speicherpfad bestätigen und auf die Schaltfläche [save] klicken. Die ausgewählten Daten werden unter dem angegebenen Pfad im .avi Format gesichert.

  • Seite 71: Setup-Bildschirm

    setup-bildschirm KOnFigUrAtiOn Sie können die Audio und Video, Netzwerk, Ereignis und Systemeinstellungen der Kamera im Netzwerk vornehmen. 1. Klicken Sie [setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. AUDiO UnD ViDeO-setUP Video Profil 1. Wählen Sie die Registerkarte <Audio & Video ( )>...
  • Seite 72 setup-bildschirm ein Videoprofil hinzufügen. Sie können so viele codecs wie notwendig hinzufügen, sodass eine Vielfalt an Profilen je nach Aufnahmebedingungen angewendet werden kann. 1. Wählen sie eine profilnummer aus. 2. Geben sie einen namen und wählen sie ein codec aus. 3.

  • Seite 73: Video Setup

    Was ist gOP-größe? GOP (Group of Bildgruppe) ist eine Gruppe von Video-Einzelbildern für MPEG-4 und H.264 Formatkompression, es bezeichnet eine Kollektion von Einzelbildern des anfänglichen I-Frame (key frame) hin zum nächsten I-Frame. GOP besteht aus zwei Arten von Einzelbildern: I-Frame und P-Frame. I-Frame ist das grundlegende Einzelbild für die Kompression, auch als Key Frame bekannt, welches die kompletten Bilddaten enthält.

  • Seite 74: Privatezone Einrichten

    setup-bildschirm Privatezone einrichten Sie können einen speziellen Bereich des Videos als geschützten Bereich für ihre Privatsphäre festlegen. 1. Stellen Sie es auf <ein>. 2. Klicken Sie auf [Anwenden ( wenn Sie die Einstellungen vorgenommen haben. 3. Platzieren Sie den Cursor auf dem Video und ziehen Sie ihn wohin immer Sie ihn benötigen.

  • Seite 75: Ptz Einstellungen

    Ptz einstellungen Sie können die Richtung des Objektivs ändern und den Zoom aktivieren. 1. Wählen Sie die Registerkarte <Audio & Video ( )> aus dem Setup-Menü. 2. Klicken Sie <Ptz einstellungen>. 3. Klicken Sie auf [richtungsanpassung • [richtung ändern zu ( )] : Ändern Sie die Richtung des Kameraobjectivs.
  • Seite 76 setup-bildschirm zum Hinzufügen eine voreinstellung. 1. Wählen Sie zum Hinzufügen die voreingestellte Nummer ein. 2. Stellen Sie den Namen für die Voreinstellung ein. 3. Drücken Sie die Taste [ zum Löschen einer voreinstellung. 1. Wählen Sie zum Löschen die voreingestellte Nummer ein. 2.

  • Seite 77: Einstellen Der Startposition

    einstellen der Startposition 1. Gehen Sie zum gewünschten Startpunkt auf dem Bildschirm und drücken Sie [ Dieser Punkt wird als Startposition eingestellt. 2. In der Home Position auf [ ] klicken. Die Kamera bewegt sich in die vordefinierte Home Position. dient dazu die Schwingeinstellungen zu konfigurieren Schwingen ist eine Überwachungsfunktion, die zwischen zwei voreingestellten Punkten hin und her bewegt, und es Ihnen ermöglicht die Bewegung zu verfolgen.
  • Seite 78 setup-bildschirm eine gruppe einstellen Die Gruppenfunktion ermöglicht es Ihnen, verschiedene Voreinstellungen zu gruppieren, bevor Sie sie als Sequenz abrufen. Jede Gruppe kann bis zu 128 Voreinstellungen enthalten. 1. <Modus> in <sequenzeinstellung> auf <gruppe> einstellen. Der Menüschrim wird zum Gruppeneinstellungsschirm wechseln. 2.
  • Seite 79 3. Drücken Sie die Taste [ Ihre Einstellungen werden in der rechten Liste eingetragen. 4. Drücken Sie die Taste [ Eingestellte Daten auf der rechten Liste werden gespeichert. 5. Drücken Sie die Taste [ Führt die Tour Operation durch. 6. Drücken Sie die Taste [ Die ausgeführte Tour wird angehalten.

  • Seite 80: Hiermit Wird Die Automatische Ausführung Eingestellt

    setup-bildschirm Hiermit wird die automatische Ausführung eingestellt Wenn der Benutzer für eine bestimmte Zeit keine Bedienung am Gerät vornimmt, aktiviert diese Funktion die voreingestellte Sequenz Funktion. 1. <Modus> in <sequenzeinstellung> auf <trace und Automatische Ausführung> einstellen. Der Menüschirm wird zum PTZ und Automatische Ausführung-Menü...

  • Seite 81: Kameraeinstellungen

    )] Taste nicht gedrückt wird, werden die Änderungen nicht übernommen. ssDr (samsung super Dynamic range) setup In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren.

  • Seite 82: Einstellungen Für Den Weißabgleich

    setup-bildschirm einstellungen für den Weißabgleich Sie können die auf Weiß basierenden Bildfarben unter allen Lichtverhältnissen korrigieren. 1. Wählen Sie <Weißab>. 2. Wählen Sie <Modus>. • ATW : Korrigiert die Farben des Kamera-Videos automatisch. • Manual : Regelt die Rot- und Blauanteile des Kamera-Videos manuell.
  • Seite 83 bLc setup Sie können manuell einen gewünschten Bereich im Video festlegen und diesen mit höherer Klarheit darstellen. 1. Wählen Sie <gegenlicht>. 2. Stellen Sie <Modus> auf <bLc> ein. 3. Jeden Menüpunkt auswählen und richtig einstellen. • BLC pegel : Sie können den Pegel ändern, um die Helligkeit des Überwachungsbereichs einzustellen.
  • Seite 84 setup-bildschirm einst belichtung Sie können den Belichtungspegel der Kamera anpassen. 1. Wählen Sie <belichtung>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Helligkeit : Stellen Sie die Bildschirmhelligkeit ein. • Verschluss modus : Stellen Sie den elektronischen Verschluss der Kamera ein.
  • Seite 85 • Sens-up limit : Stellen Sie in einer kontrastarmen Szene die Arbeitsweise in den automatischen Modus. • Iris : Sie können die Blende der Kamera je nach Ihren Bedürfnisse auf Auto oder Manuell einstellen. - Auto : Stellt die Blende gemäß den den Lichtverhältnissen und der Verschlusszeit ein.
  • Seite 86 setup-bildschirm • Schwellzeit : Das ist die Zeit in der jede anwendbare Beleuchtungssituation beibehalten wird um das Umschalten zwischen Tag- und Nachtmodus zu ermöglichen. • Zeitraum : Geben Sie das Beleuchtungsintervall, bei dem der Sequenzbetrieb ausgelöst wird, an. • Schärfe : Verändert die allgemeine Bildschärfe. Wenn Sie <ein>...

  • Seite 87: Osd Setup

    OsD setup 1. <OsD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Titel kam : Festlegen, ob der Kameratitel auf dem Bildschirm angezeigt werden soll, oder nicht. Der Name kann aus bis zu 15 Zeichen bestehen. • Titel kam pos X, Y : Die Koordinaten festlegen, an denen der Kameratitel auf dem Bildschirm angezeigt werden soll.

  • Seite 88: Netzwerk-Setup

    setup-bildschirm netzWerK-setUP schnittstelle 1. Wählen Sie die Registerkarte <netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <schnittstelle>. 3. Stellen Sie <schnittstelle> und <iPv6 setup> wie notwendig ein. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 89 Die Einstellung des HTTP-Ports auf 65535 ist aufgrund der Sicherheitsrichtlinie für Safari und- Google Chrome nicht erlaubt. • Geräteport : Legen Sie einen Port fest, der zur Übertragung von Videosignalen mit Hilfe der Samsung-Protokolle verwendet wird. • RTSP Port : Wird verwendet, um Videos im RTSP-Modus zu übertragen; die Standardeinstellung ist 554.
  • Seite 90 Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. - Produkt-ID : Geben Sie die im Samsung DDNS Dienst registrierte Produkt-ID ein. • Öffentliche DynDNS : Wählen Sie einer der verfügbaren Öffentlichen DDNS-Server aus, wenn Sie einen Öffentlichen DDNS-Server benutzen.

  • Seite 91: Registrierung Unter Ddns Vornehmen

    DDns vornehmen ihr Produkt unter samsung DDns registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an. 2. Wählen Sie aus der oberen Menüleiste <DDns serVice > - <MY DDns>.
  • Seite 92 Über das Kamera-setup eine Verbindung zu samsung DDns herstellen 1. Stellen Sie im DDNS-Setup <DDns> auf <samsung DynDns>. 2. Den <Produkt-iD> eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde. 3. Klicken Sie auf [Anwenden (...
  • Seite 93 iP-entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <iP-entstörung>. 3. Wählen Sie <Filterung- typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.

  • Seite 94: Das Zertifikat Löschen

    setup-bildschirm Sie können ein sicheres Verbindungssystem oder ein öffentliches Zertifikat zu diesem Zweck auswählen. 1. Wählen Sie die Registerkarte <netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <ssL>. 3. Wählen Sie ein sicheres Verbindungssystem aus. Um über den HTTPS-Modus auf eine Kamera zuzugreifen, müssen Sie die IP-Adresse wie folgt eingeben: https://<Kamera_IP>.
  • Seite 95 802.1x Bei dem Verbindungsaufbau mit einem Netzwerk kann festgelegt werden, ob das 802.1x Protokoll verwendet werden soll und anschließend das Zertifikat installiert werden. 1. Wählen Sie die Registerkarte <netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <802.1x>. 3. <ieee 802.1x einstellung(eAPOL mit eAP-tLs verwenden)>...
  • Seite 96 setup-bildschirm Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <Qos>. 3. Geben Sie eine IP-Adresse ein, der QoS zugeordnet werden soll.
  • Seite 97 • SNMP v3 aktivieren : SNMP Version 3 ist aktiviert. - Kennwort : Das Standard Passwort für SNMP Version 3 festlegen. Das voreingestellte Passwort lautet <admin4321>. Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern. Beachten Sie, dass für die Sicherheit und andere durch ein unverändertes Passwort verursachte Probleme der Benutzer die Verantwortung trägt.
  • Seite 98 setup-bildschirm - Port : Standardmäßig wird für den FTP-Server Port 21 verwendet; Sie können die Portnummer jedoch den FTP-Servereinstellungen entsprechend ändern. - Passivmodus : Wählen Sie <ein>, wenn aufgrund der Firewall- oder FTP- Servereinstellungen eine Verbindung mit Passivmodus erforderlich ist. •...
  • Seite 99 Auf den sD-speicher aufnehmen 1. Überprüfen Sie den <gesamtgröße> und den <Freie größe>. 2. Wenn genügend freier Speicherplatz auf dem SD-Speicher zur Verfügung steht, stellen Sie <Aufnehmen> auf <ein>. Ist er voll, so überprüfen Sie die gespeicherten Daten. Wenn diese nicht wichtig sind, klicken Sie auf <Format>, um den SD-Speicher zu formatieren.
  • Seite 100 setup-bildschirm Alarmeingabe 1 ~ 4 Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie die Registerkarte <ereigniss )> aus dem Setup- Menü. 2. Klicken Sie auf <Alarmeingabe>. 3. Legen Sie ein Eingangsgerät fest. • Typ - Normal Öffnen : Ist normalerweise geöffnet, wird es jedoch geschlossen, so wird ein Alarm...
  • Seite 101 VA / MD Zur Erstellung eines Ereignissignals, falls eine Bewegung oder ein intelligentes Videoanalyseereignis erkannt wird. 1. Wahlen Sie die Registerkarte <ereigniss ( )> aus dem Setup- Menu. 2. Klicken Sie auf <VA / MD>. Bei Verwendung von VA/MD kann DIS nicht eingesetzt werden ` einsatz der bewegungserkennung (MD) 1.
  • Seite 102 setup-bildschirm ` einsatz der intelligenten Videoanalyse (VA) 1. Einen Modus für die Intelligente Video- Analyse auswählen. 2. <iV Analysefunktion> auf <Aktivieren> einstellen. 3. Die Ereignisregeln festlegen. 4. Einstellen, ob Overlay verwendet werden soll. - Wenn <Aktivieren> eingestellt wurde, werden die Ereignisregeln auf dem Bildschirm angezeigt.
  • Seite 103 Die Bewegungserkennung und die Intelligente Video-Analyse kann nicht gleichzeitig verwendet werden. Die erkannte Größe eines Objekts kann aufgrund seiner Form von der tatsächlichen Größe abweichen. Wenn die Kamera ein nahes Objekt aufnimmt, kann die Tauglichkeit der Video-Analyse abnehmen. In den folgenden Fällen können die Bewegungserkennung und die Intelligente Video Analyse eingeschränkt sein oder eine ungenaue Erkennung liefern.
  • Seite 104 setup-bildschirm Die Funktion der intelligenten Videoanalyse entsprechend der virtuellen Linie verwenden 1. Stellen Sie <iV Analysefunktion> auf <Aktivieren>. 2. Stellen Sie die Ereignisregel auf <regeln fur virt. bereich>. 3. Klicken Sie auf einer gewünschten Stelle des Videos und ziehen Sie bis zu Endpunkt.

  • Seite 105: Die Funktion Der Intelligenten Videoanalyse Entsprechend Des Gesamten Bereiches Verwenden

    5. Klicken Sie auf [OK]. Um einen festgelegten Bereich zu löschen, klicken Sie mit der rechten Maustaste darauf und wählen Sie [Löschen] aus dem Kontextmenü. 6. Klicken Sie auf [Anwenden ( )], wenn Sie die Einstellungen vorgenommen haben. Die Funktion der intelligenten Videoanalyse entsprechend des gesamten bereiches verwenden 1.
  • Seite 106 setup-bildschirm zeitplan Es kann eingestellt werden, die Videodaten in bestimmten Intervallen zu speichern, unab- hängig davon ob ein Ereignis eingetreten ist. 1. Wählen Sie die Registerkarte <ereigniss )> aus dem Setup- Menü. 2. Klicken Sie auf <zeitplan>. 3. Stellen Sie <ereigniseinstellung-zeit> auf <Aktivieren>.

  • Seite 107: System-Setup

    netzwerkverbindung unterbrochen Zur Erstellung eines Ereignissignals, wenn die physikalische Netzwerkverbindung getrennt wurde. 1. Wählen Sie die Registerkarte <ereigniss )> aus dem Setup- Menü. 2. Klicken Sie auf <netzwerkverb. unterbrochen>. 3. Legen Sie den Gebrauch von „Netzwerkverbindung unterbrochen“ fest. 4. Legen Sie die Aktivierungszeit und Aktivierungsbedingung fest.

  • Seite 108: Anhang

    anhang Datum und Uhrzeit 1. Wählen Sie die Registerkarte <system )> aus dem Setup-Menü. 2. Klicken Sie auf <Datum und zeit>. 3. Legen Sie das Datum und die Uhrzeit fest, die für die Kamera übernommen werden sollen. • Aktuelle Systemzeit : Die aktuellen Zeiteinstellungen Ihres Systems werden angezeigt.
  • Seite 109 benutzer 1. Wählen Sie die Registerkarte <system )> aus dem Setup-Menü. 2. Klicken Sie auf <benutzer>. 3. Geben Sie die nötigen Benutzerinformationen an. • Administrator-Kennwort Ändern : Ändern Sie das Administrator- Kennwort. Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern.
  • Seite 110 Die Aktualisierung kann maximal 20 Minuten in Anspruch nehmen. Wenn Sie den Aktualisierungsprozess abbrechen, so kann er nicht fertiggestellt werden. Während des System Neustarts findet der Zugriff über Web Viewer nicht statt. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv com) heruntergeladen werden. 110_ setup-bildschirm...
  • Seite 111 sicherung der aktuellen einstellungen 1. Klicken Sie auf [backup]. Das „Speichern unter“-Dialogfeld erscheint. 2. Wählen Sie einen Backup-Pfad mit einem ordnungsgemäßen Dateinamen und klicken Sie auf [save]. Die Backup-Datei wird unter dem festgelegten Pfad und in dem Format „.bin“ gespeichert. Wiederherstellen der gesicherten einstellungen 1.
  • Seite 112 setup-bildschirm Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup-Menü. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • Syslog : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben, aufgezeichnet wurden.

  • Seite 113: Spezifikationen

    anhang sPeziFiKAtiOnen Beschreibung Elemente SNP-5200N/P SNP-5200HN/HP Bildaufnahmegerät 1/3" 1,3 M PS-CMOS Gesamtpixelanzahl 1,384 (H) x 1,076 (V) Effektive Pixel 1,329 (H) x 1,049 (V) Abtastsystem Progressiv Video Farbe : 0,7 Lux (F 1,6, 50IRE), 0,01 Lux (Sens-Up 60X, 50IRE) Mindestbeleuchtung S/W : 0,08 Lux (F1,6, 50IRE), 0,001 Lux (Sens-Up 60 X,50IRE) Signal-Rauschabstand 52dB...
  • Seite 114 Tag und Nacht Autom. (Elektrisch) / Farbe / S/W Gegenlichtkompensation Aus / BLC / HLC BREIT-Dynamischer Bereich Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale Rauschunterdrückung SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) Digitale Bildstabilisierung Aus / Ein Bewegungserkennung Aus / Ein (4 programmierbare Zonen) Privatsphärenausblendung...
  • Seite 115 Beschreibung Elemente SNP-5200N/P SNP-5200HN/HP Ethernet RJ-45 (10/100 BASE-T) Videokomprimierungsformat H.264, MPEG-4, MJPEG 1280x1024, 1280x960, 1280x720P(HD), 1024x768, Auflösung 800x600, 640x480, 320x240 Max. Framerate 30 Bilder/Sek. H.264/MPEG-4 : Komprimierungsstufe, Video Qualität Anpassung Zielbitrate Pegelsteuerung MJPEG : Pegelsteuerungs-Qualität H.264/MPEG-4 : CBR oder VBR Bitrate Steuerungsmethode MJPEG : VBR Streaming Kapazität...
  • Seite 116 anhang Beschreibung Elemente SNP-5200N/P SNP-5200HN/HP Streaming-Methode Unicast/Multicast Max. Benutzerzugriff 10 Benutzer im Unicast-Modus Speicherkartensteckplatz SD/SDHC-Speicherkartensteckplatz ONVIF-Übereinstimmung Englisch, Französisch, Deutsch, Spanisch, Italienisch, Chinesisch, Koreanisch, Russisch, Japanisch, Schwedisch, Sprache der Webseite Dänisch, Portugiesisch, Tschechisch, Polnisch, Türkisch, Netzwerk Rumänisch, Niederländisch, Kroatisch, Hungarisch, Griechisch Unterstützte Betriebssystem : Microsoft Windows 7/VISTA/XP SP3, Apple MAC OS Web Viewer...

  • Seite 117: Produktansicht

    PrODUKtAnsicht ` snP-5200 Video Out Power 2N.C AC 22~26V 2N.0 COM2 1N.C 1N.0 COM1 AUDIO_IN AUDIO_OUT Alarm Alarm1 ON Alarm2 ON Ø155 Deutsch _117...
  • Seite 118 anhang ` snP-5200h Ø248 Ø244 Ø148 Ø162 118_ anhang...
  • Seite 119 FehLersUche PROBLEM LÖSUNG y Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. y Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser y Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.
  • Seite 120 anhang PROBLEM LÖSUNG Tritt ein Ereignis bei der y Überprüfen Sie die Einstellungen in der folgenden Reihenfolge: intelligenten Videoanalyse einer Kamera auf, so wird keine Datei A. Prüfen Sie die Einstellungen unter <Datum & Uhrzeit>. per E-Mail übertragen, selbst B. Die <IV Analysefunktion> muss auf <Aktivieren> gestellt sein. wenn die <IV Analysefunktion>...

  • Seite 121: Open Source License Notification On The Product

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
  • Seite 122 You may charge a fee for the physical act of transferring a Subsection b above.) The source code for a work means copy, and you may at your option offer warranty protection in the preferred form of the work for making modifications exchange for a fee.

  • Seite 123: End Of Terms And Conditions

    enD OF terMs AnD cOnDitiOns application of that system ; it is up to the author/donor to decide if he or she is willing to distribute software through how to Apply these terms to Your new Programs any other system and a licensee cannot impose that choice. This section is intended to make thoroughly clear what is If you develop a new program, and you want it to be of believed to be a consequence of the rest of this License.

  • Seite 124: Terms And Conditions

    Preamble “Licensees” and “recipients” may be individuals or organizations. The GNU General Public License is a free, copyleft license To “modify” a work means to copy from or adapt all or part for software and other kinds of works. The licenses for of the work in a fashion requiring copyright permission, most software and other practical works are designed to other than the making of an exact copy.
  • Seite 125 2. basic Permissions. d) If the work has interactive user interfaces, each must display Appropriate Legal Notices; however, if the All rights granted under this License are granted for the term Program has interactive interfaces that do not display of copyright on the Program, and are irrevocable provided Appropriate Legal Notices, your work need not make the stated conditions are met.
  • Seite 126 favor of coverage. For a particular product received by c) Prohibiting misrepresentation of the origin of that a particular user, “normally used” refers to a typical or material, or requiring that modified versions of such common use of that class of product, regardless of the material be marked in reasonable ways as different from status of the particular user or of the way in which the the original version;...
  • Seite 127 10. Automatic Licensing of Downstream recipients. covered work and works based on it. A patent license is “discriminatory” if it does not include within the scope of its Each time you convey a covered work, the recipient coverage, prohibits the exercise of, or is conditioned on the automatically receives a license from the original licensors, non-exercise of one or more of the rights that are specifically to run, modify and propagate that work, subject to this...
  • Seite 128 15. Disclaimer of Warranty. you can change the software and use pieces of it in new free programs; and that you are informed that you can do THERE IS NO WARRANTY FOR THE PROGRAM, TO THE these things. EXTENT PERMITTED BY APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING THE COPYRIGHT To protect your rights, we need to make restrictions that HOLDERS AND/OR OTHER PARTIES PROVIDE THE...
  • Seite 129 Although the Lesser General Public License is Less protective the facility is invoked, then you must make a good of the users’ freedom, it does ensure that the user of a faith effort to ensure that, in the event an application program that is linked with the Library has the freedom and does not supply such function or table, the facility still the wherewithal to run that program using a modified version...
  • Seite 130 Library (because it contains portions of the Library), rather e) Verify that the user has already received a copy of than a “work that uses the library”. The executable is these materials or that you have already sent this user a therefore covered by this License.
  • Seite 131 If any portion of this section is held invalid or unenforceable DAMAGES, INCLUDING ANY GENERAL, SPECIAL, under any particular circumstance, the balance of the section INCIDENTAL OR CONSEQUENTIAL DAMAGES is intended to apply, and the section as a whole is intended ARISING OUT OF THE USE OR INABILITY TO USE THE to apply in other circumstances.
  • Seite 132 Computer Science Department at University College - Redistributions in binary form must reproduce the above London copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials 4. Neither the name of the University nor of the Department provided with the distribution.

  • Seite 133: Openssl License

    and/or sell copies of the Software, and to permit persons from this software without prior written permission. to whom the Software is furnished to do so, subject to the For written permission, please contact openssl-core@ following conditions: openssl.org. 5. Products derived from this software may not be called THE SOFTWARE IS PROVIDED “AS IS”, WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, “OpenSSL”...
  • Seite 134 THIS SOFTWARE IS PROVIDED BY ERIC YOUNG ‘‘AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF...
  • Seite 135 PhP License The PHP License, version 3.01 Copyright (c) 1999 - 2012 The PHP Group. All rights reserved. Redistribution and use in source and binary forms, with or without modification, is permitted provided that the following conditions are met: 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
  • Seite 136 Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.
  • Seite 138 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
