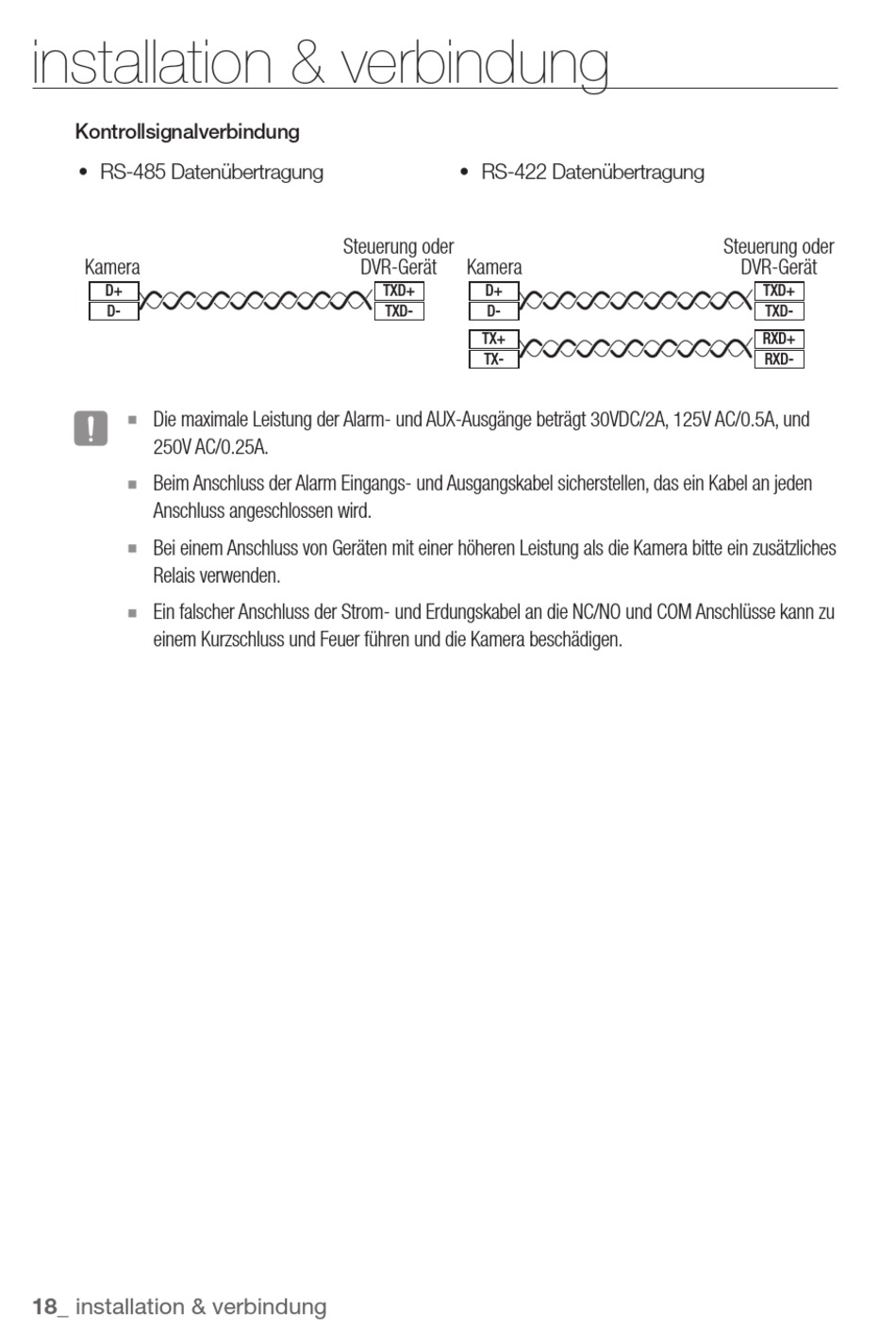

installation & verbindung
Kontrollsignalverbindung
• RS-485 Datenübertragung
Kamera
D+
D-
Die maximale Leistung der Alarm- und AUX-Ausgänge beträgt 30VDC/2A, 125V AC/0.5A, und
`
J
250V AC/0.25A.
Beim Anschluss der Alarm Eingangs- und Ausgangskabel sicherstellen, das ein Kabel an jeden
`
Anschluss angeschlossen wird.
Bei einem Anschluss von Geräten mit einer höheren Leistung als die Kamera bitte ein zusätzliches
`
Relais verwenden.
Ein falscher Anschluss der Strom- und Erdungskabel an die NC/NO und COM Anschlüsse kann zu
`
einem Kurzschluss und Feuer führen und die Kamera beschädigen.
18_ installation & verbindung
• RS-422 Datenübertragung
Steuerung oder
DVR-Gerät
Kamera
TXD+
D+
TXD-
D-
TX+
TX-
Steuerung oder
DVR-Gerät
TXD+
TXD-
RXD+
RXD-
