RXF50~71D5V1B
R32 Split-Baureihen
4P519439-18T – 2022.06

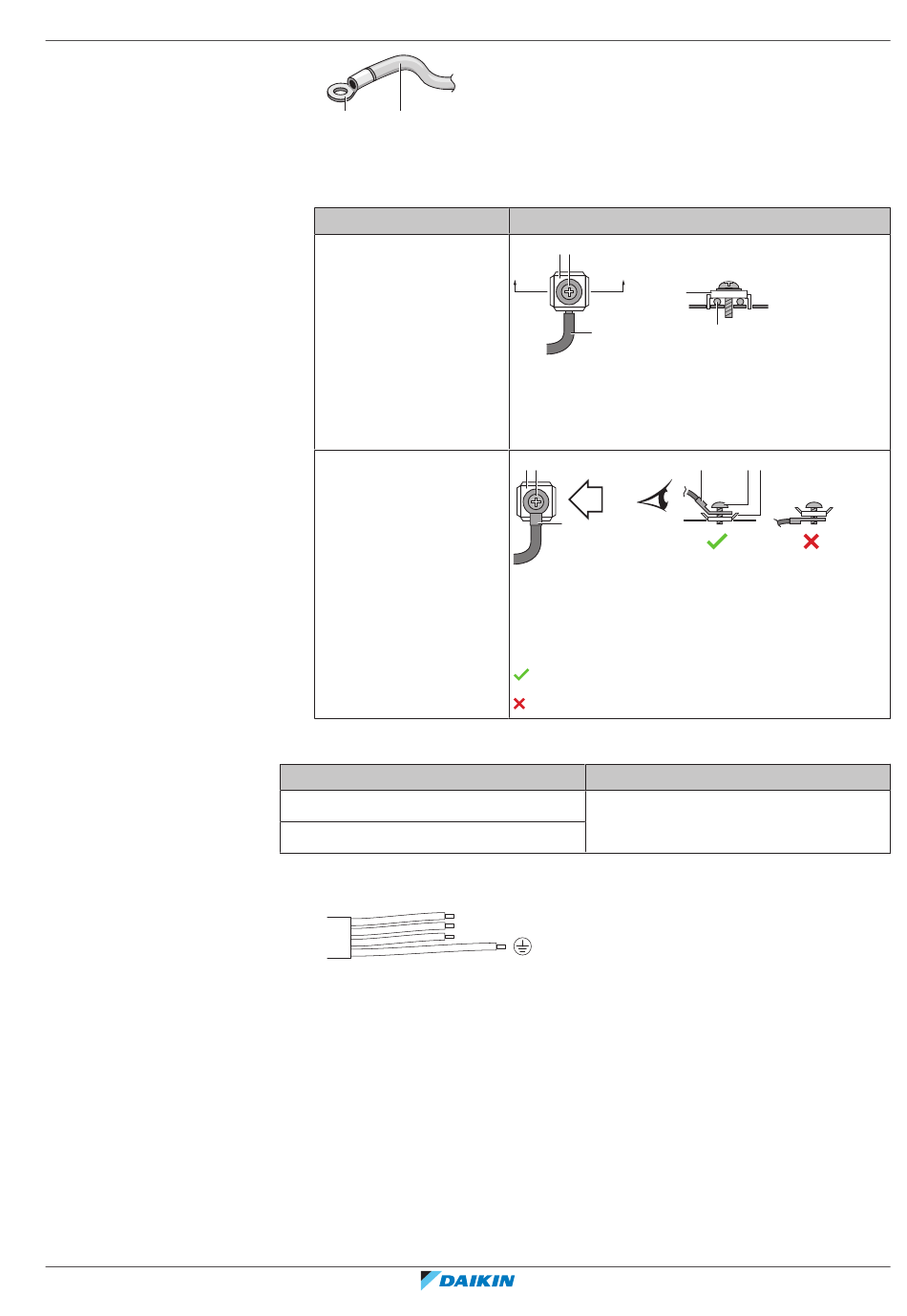

b a
a Leitungsseil
b Runde, gecrimpte Klemme für den Anschluss
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Verlitzter Leitungsdraht
mit runder, gecrimpter
Klemme
Anzugsdrehmomente
Element
M4 (X1M)
M4 (Erde)
▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein
als die anderen Drähte.
Installationsverfahren
c b
A A´
a
a Geringeltes einadriges Kabel
b Schraube
c Flache Ringscheibe
c b
B
a
a Klemme
b Schraube
c Flache Ringscheibe
Zulässig
NICHT zulässig
1-3
9 Elektroinstallation
|
AA´
c
a
a b c
B
Anzugsdrehmoment (N•m)
1,2~1,3
