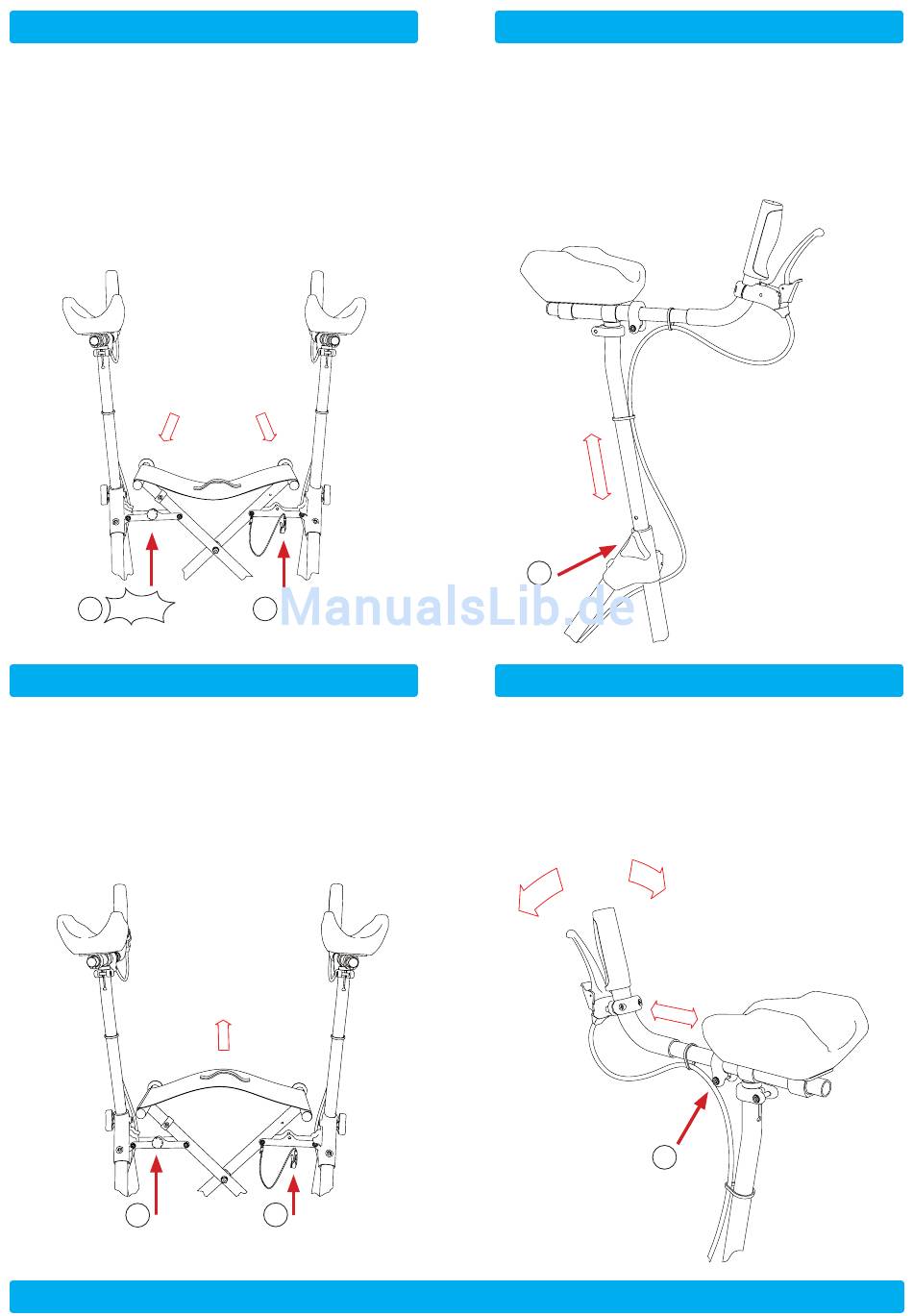

Rollator aufstellen/entfalten

Positionieren Sie den Rollator vor sich in Fahrtrichtung.
Drücken Sie nun mit beiden Händen die Seitenrohre der
Sitzfläche links und rechts nach unten, bis die Faltsicherung A
hörbar einrastet.
Setzen sie danach den Stift B der Faltsperre in die dafür
vorgesehene Bohrung ein.
ACHTUNG! Der Rollator darf niemals ohne korrekt eingesetzte
Faltsperre benutzt werden.
A
KLICK!
Rollator falten
Ziehen sie den Stift der Faltsperre B heraus. Lösen sie nun die
Faltsicherung A durch leichten Zug nach hinten und ziehen sie
die Sitzfläche am Zugband nach oben.
Der Rollator faltet sich nun selbstständig zusammen.
A
B
B
DIETZ TAiMA_M mit Armauflagen / Gebrauchsanweisung I Version 1.1 I Stand 22.08.13
Griffhöhe einstellen
Lösen Sie die Verschraubung C und nehmen Sie die
Sternschraube ganz heraus.
Positionieren Sie nun die Schiebegriffe in der gewünschten
Höhe.
Setzen sie anschließend die Sternschraube C wieder
ein und ziehen sie fest.
C
Grifflänge - / winkel einstellen
Lösen sie die Inbusschraube D einige Umdrehungen.
Sie können nun die Länge sowie den Winkel der Handgriffe
justieren.
Wenn sie die richtige Position gefunden haben, ziehen die
Inbusschraube D wieder fest an.
D
