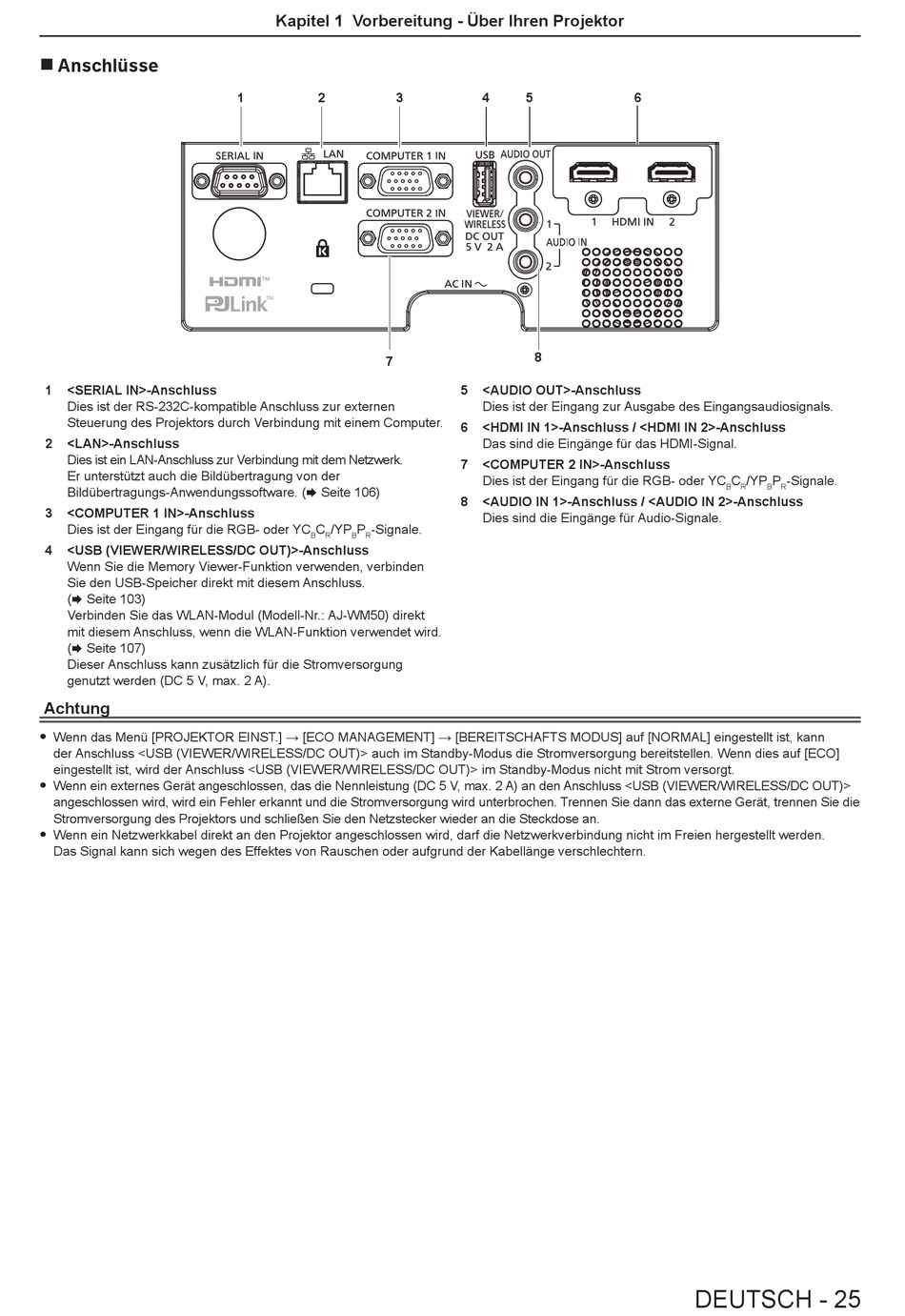

r Anschlüsse
1
<SERIAL IN>-Anschluss
Dies ist der RS-232C-kompatible Anschluss zur externen
Steuerung des Projektors durch Verbindung mit einem Computer.
2
<LAN>-Anschluss
Dies ist ein LAN-Anschluss zur Verbindung mit dem Netzwerk.
Er unterstützt auch die Bildübertragung von der
Bildübertragungs-Anwendungssoftware. (x Seite 106)
3
<COMPUTER 1 IN>-Anschluss
Dies ist der Eingang für die RGB- oder YC
4
<USB (VIEWER/WIRELESS/DC OUT)>-Anschluss
Wenn Sie die Memory Viewer-Funktion verwenden, verbinden
Sie den USB-Speicher direkt mit diesem Anschluss.
(x Seite 103)
Verbinden Sie das WLAN-Modul (Modell-Nr.: AJ-WM50) direkt
mit diesem Anschluss, wenn die WLAN-Funktion verwendet wird.
(x Seite 107)
Dieser Anschluss kann zusätzlich für die Stromversorgung
genutzt werden (DC 5 V, max. 2 A).
Achtung
f Wenn das Menü [PROJEKTOR EINST.] → [ECO MANAGEMENT] → [BEREITSCHAFTS MODUS] auf [NORMAL] eingestellt ist, kann
der Anschluss <USB (VIEWER/WIRELESS/DC OUT)> auch im Standby-Modus die Stromversorgung bereitstellen. Wenn dies auf [ECO]
eingestellt ist, wird der Anschluss <USB (VIEWER/WIRELESS/DC OUT)> im Standby-Modus nicht mit Strom versorgt.
f Wenn ein externes Gerät angeschlossen, das die Nennleistung (DC 5 V, max. 2 A) an den Anschluss <USB (VIEWER/WIRELESS/DC OUT)>
angeschlossen wird, wird ein Fehler erkannt und die Stromversorgung wird unterbrochen. Trennen Sie dann das externe Gerät, trennen Sie die
Stromversorgung des Projektors und schließen Sie den Netzstecker wieder an die Steckdose an.
f Wenn ein Netzwerkkabel direkt an den Projektor angeschlossen wird, darf die Netzwerkverbindung nicht im Freien hergestellt werden.
Das Signal kann sich wegen des Effektes von Rauschen oder aufgrund der Kabellänge verschlechtern.
Kapitel 1 Vorbereitung - Über Ihren Projektor
1
2
3
7
C
/YP
P
-Signale.
B
R
B
R
4
5
8
5
<AUDIO OUT>-Anschluss
Dies ist der Eingang zur Ausgabe des Eingangsaudiosignals.
6
<HDMI IN 1>-Anschluss / <HDMI IN 2>-Anschluss
Das sind die Eingänge für das HDMI-Signal.
7
<COMPUTER 2 IN>-Anschluss
Dies ist der Eingang für die RGB- oder YC
8
<AUDIO IN 1>-Anschluss / <AUDIO IN 2>-Anschluss
Dies sind die Eingänge für Audio-Signale.
6
C
/YP
P
-Signale.
B
R
B
R
