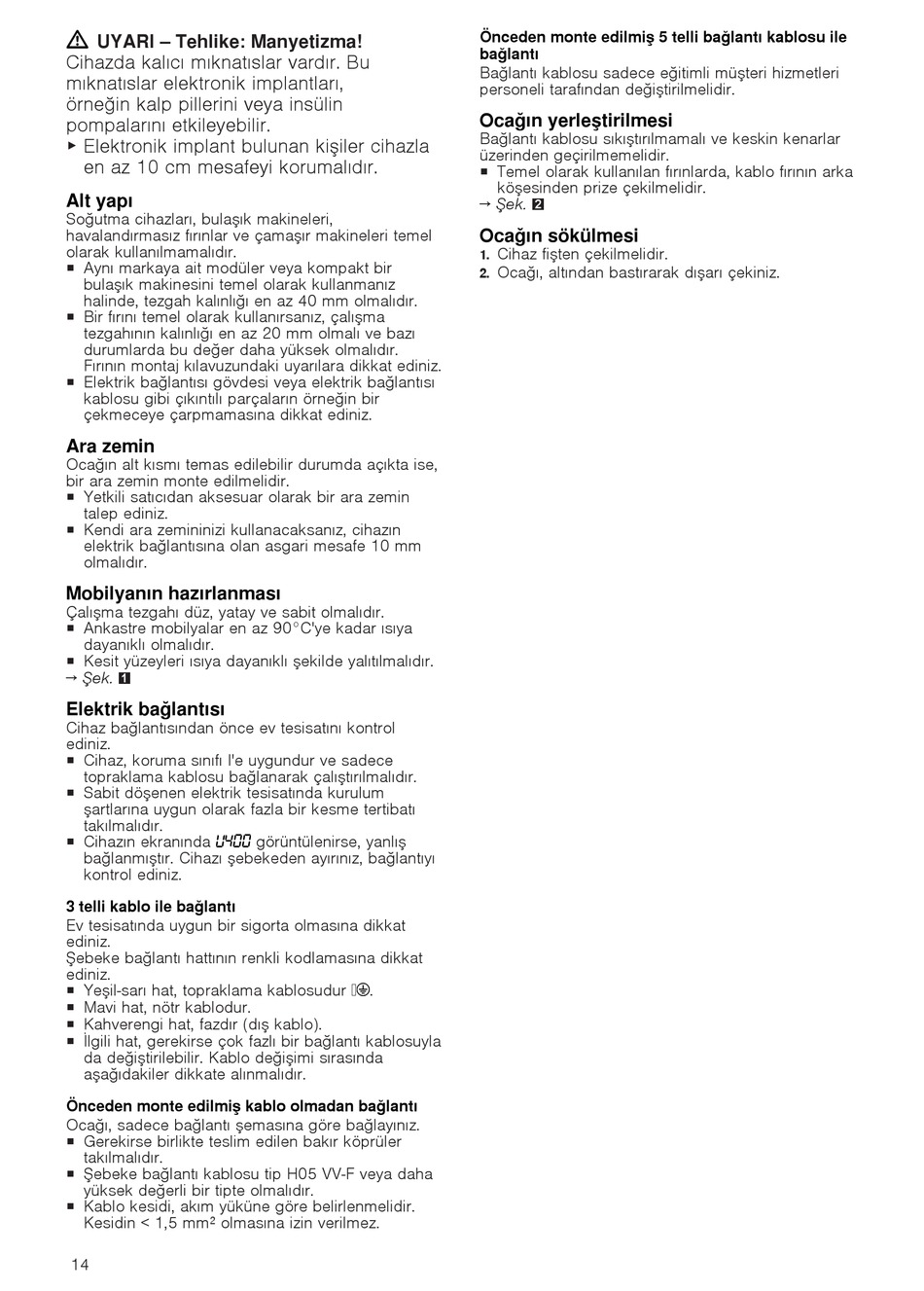

UYARI ‒ Tehlike: Manyetizma!
Cihazda kalıcı mıknatıslar vardır. Bu
mıknatıslar elektronik implantları,
örneğin kalp pillerini veya insülin
pompalarını etkileyebilir.
▶ Elektronik implant bulunan kişiler cihazla
en az 10 cm mesafeyi korumalıdır.
Alt yapı
Soğutma cihazları, bulaşık makineleri,
havalandırmasız fırınlar ve çamaşır makineleri temel
olarak kullanılmamalıdır.
¡ Aynı markaya ait modüler veya kompakt bir
bulaşık makinesini temel olarak kullanmanız
halinde, tezgah kalınlığı en az 40 mm olmalıdır.
¡ Bir fırını temel olarak kullanırsanız, çalışma
tezgahının kalınlığı en az 20 mm olmalı ve bazı
durumlarda bu değer daha yüksek olmalıdır.
Fırının montaj kılavuzundaki uyarılara dikkat ediniz.
¡ Elektrik bağlantısı gövdesi veya elektrik bağlantısı
kablosu gibi çıkıntılı parçaların örneğin bir
çekmeceye çarpmamasına dikkat ediniz.
Ara zemin
Ocağın alt kısmı temas edilebilir durumda açıkta ise,
bir ara zemin monte edilmelidir.
¡ Yetkili satıcıdan aksesuar olarak bir ara zemin
talep ediniz.
¡ Kendi ara zemininizi kullanacaksanız, cihazın
elektrik bağlantısına olan asgari mesafe 10 mm
olmalıdır.
Mobilyanın hazırlanması
Çalışma tezgahı düz, yatay ve sabit olmalıdır.
¡ Ankastre mobilyalar en az 90°C'ye kadar ısıya
dayanıklı olmalıdır.
¡ Kesit yüzeyleri ısıya dayanıklı şekilde yalıtılmalıdır.
→ Şek.
1
Elektrik bağlantısı
Cihaz bağlantısından önce ev tesisatını kontrol
ediniz.
¡ Cihaz, koruma sınıfı I'e uygundur ve sadece
topraklama kablosu bağlanarak çalıştırılmalıdır.
¡ Sabit döşenen elektrik tesisatında kurulum
şartlarına uygun olarak fazla bir kesme tertibatı
takılmalıdır.
¡ Cihazın ekranında
bağlanmıştır. Cihazı şebekeden ayırınız, bağlantıyı
kontrol ediniz.
3 telli kablo ile bağlantı
Ev tesisatında uygun bir sigorta olmasına dikkat
ediniz.
Şebeke bağlantı hattının renkli kodlamasına dikkat
ediniz.
¡ Yeşil-sarı hat, topraklama kablosudur .
¡ Mavi hat, nötr kablodur.
¡ Kahverengi hat, fazdır (dış kablo).
¡ İlgili hat, gerekirse çok fazlı bir bağlantı kablosuyla
da değiştirilebilir. Kablo değişimi sırasında
aşağıdakiler dikkate alınmalıdır.
Önceden monte edilmiş kablo olmadan bağlantı
Ocağı, sadece bağlantı şemasına göre bağlayınız.
¡ Gerekirse birlikte teslim edilen bakır köprüler
takılmalıdır.
¡ Şebeke bağlantı kablosu tip H05 VV-F veya daha
yüksek değerli bir tipte olmalıdır.
¡ Kablo kesidi, akım yüküne göre belirlenmelidir.
Kesidin < 1,5 mm² olmasına izin verilmez.
14
görüntülenirse, yanlış
Önceden monte edilmiş 5 telli bağlantı kablosu ile
bağlantı
Bağlantı kablosu sadece eğitimli müşteri hizmetleri
personeli tarafından değiştirilmelidir.
Ocağın yerleştirilmesi
Bağlantı kablosu sıkıştırılmamalı ve keskin kenarlar
üzerinden geçirilmemelidir.
¡ Temel olarak kullanılan fırınlarda, kablo fırının arka
köşesinden prize çekilmelidir.
→ Şek.
2
Ocağın sökülmesi
Cihaz fişten çekilmelidir.
1.
Ocağı, altından bastırarak dışarı çekiniz.
2.
