pl

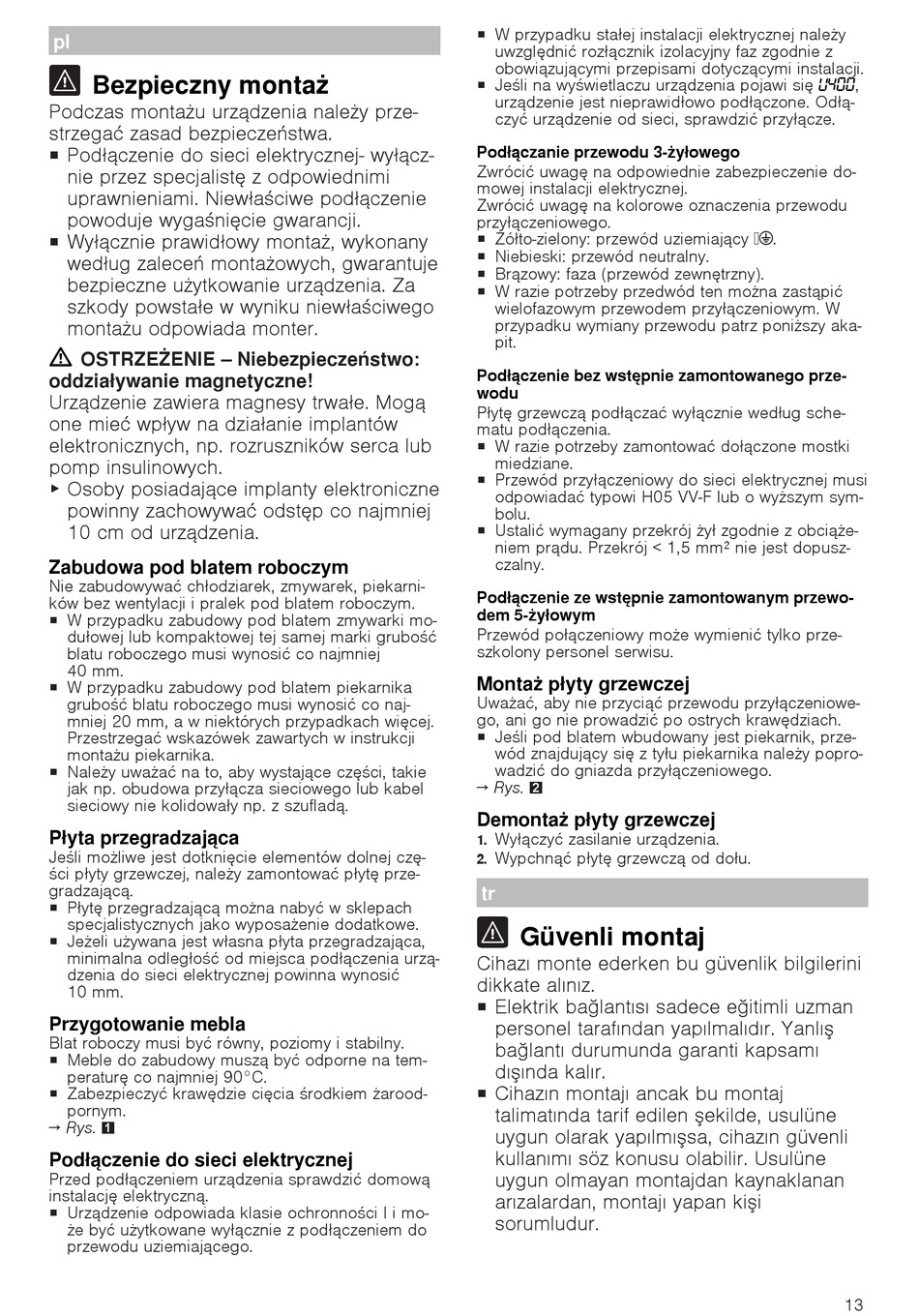

Bezpieczny montaż
Podczas montażu urządzenia należy prze-
strzegać zasad bezpieczeństwa.
¡ Podłączenie do sieci elektrycznej- wyłącz-
nie przez specjalistę z odpowiednimi
uprawnieniami. Niewłaściwe podłączenie
powoduje wygaśnięcie gwarancji.
¡ Wyłącznie prawidłowy montaż, wykonany
według zaleceń montażowych, gwarantuje
bezpieczne użytkowanie urządzenia. Za
szkody powstałe w wyniku niewłaściwego
montażu odpowiada monter.
OSTRZEŻENIE ‒ Niebezpieczeństwo:
oddziaływanie magnetyczne!
Urządzenie zawiera magnesy trwałe. Mogą
one mieć wpływ na działanie implantów
elektronicznych, np. rozruszników serca lub
pomp insulinowych.
▶ Osoby posiadające implanty elektroniczne
powinny zachowywać odstęp co najmniej
10 cm od urządzenia.
Zabudowa pod blatem roboczym
Nie zabudowywać chłodziarek, zmywarek, piekarni-
ków bez wentylacji i pralek pod blatem roboczym.
¡ W przypadku zabudowy pod blatem zmywarki mo-
dułowej lub kompaktowej tej samej marki grubość
blatu roboczego musi wynosić co najmniej
40 mm.
¡ W przypadku zabudowy pod blatem piekarnika
grubość blatu roboczego musi wynosić co naj-
mniej 20 mm, a w niektórych przypadkach więcej.
Przestrzegać wskazówek zawartych w instrukcji
montażu piekarnika.
¡ Należy uważać na to, aby wystające części, takie
jak np. obudowa przyłącza sieciowego lub kabel
sieciowy nie kolidowały np. z szufladą.
Płyta przegradzająca
Jeśli możliwe jest dotknięcie elementów dolnej czę-
ści płyty grzewczej, należy zamontować płytę prze-
gradzającą.
¡ Płytę przegradzającą można nabyć w sklepach
specjalistycznych jako wyposażenie dodatkowe.
¡ Jeżeli używana jest własna płyta przegradzająca,
minimalna odległość od miejsca podłączenia urzą-
dzenia do sieci elektrycznej powinna wynosić
10 mm.
Przygotowanie mebla
Blat roboczy musi być równy, poziomy i stabilny.
¡ Meble do zabudowy muszą być odporne na tem-
peraturę co najmniej 90°C.
¡ Zabezpieczyć krawędzie cięcia środkiem żarood-
pornym.
→ Rys.
1
Podłączenie do sieci elektrycznej
Przed podłączeniem urządzenia sprawdzić domową
instalację elektryczną.
¡ Urządzenie odpowiada klasie ochronności I i mo-
że być użytkowane wyłącznie z podłączeniem do
przewodu uziemiającego.
¡ W przypadku stałej instalacji elektrycznej należy
uwzględnić rozłącznik izolacyjny faz zgodnie z
obowiązującymi przepisami dotyczącymi instalacji.
¡ Jeśli na wyświetlaczu urządzenia pojawi się
urządzenie jest nieprawidłowo podłączone. Odłą-
czyć urządzenie od sieci, sprawdzić przyłącze.
Podłączanie przewodu 3-żyłowego
Zwrócić uwagę na odpowiednie zabezpieczenie do-
mowej instalacji elektrycznej.
Zwrócić uwagę na kolorowe oznaczenia przewodu
przyłączeniowego.
¡ Żółto-zielony: przewód uziemiający .
¡ Niebieski: przewód neutralny.
¡ Brązowy: faza (przewód zewnętrzny).
¡ W razie potrzeby przedwód ten można zastąpić
wielofazowym przewodem przyłączeniowym. W
przypadku wymiany przewodu patrz poniższy aka-
pit.
Podłączenie bez wstępnie zamontowanego prze-
wodu
Płytę grzewczą podłączać wyłącznie według sche-
matu podłączenia.
¡ W razie potrzeby zamontować dołączone mostki
miedziane.
¡ Przewód przyłączeniowy do sieci elektrycznej musi
odpowiadać typowi H05 VV-F lub o wyższym sym-
bolu.
¡ Ustalić wymagany przekrój żył zgodnie z obciąże-
niem prądu. Przekrój < 1,5 mm² nie jest dopusz-
czalny.
Podłączenie ze wstępnie zamontowanym przewo-
dem 5-żyłowym
Przewód połączeniowy może wymienić tylko prze-
szkolony personel serwisu.
Montaż płyty grzewczej
Uważać, aby nie przyciąć przewodu przyłączeniowe-
go, ani go nie prowadzić po ostrych krawędziach.
¡ Jeśli pod blatem wbudowany jest piekarnik, prze-
wód znajdujący się z tyłu piekarnika należy popro-
wadzić do gniazda przyłączeniowego.
→ Rys.
2
Demontaż płyty grzewczej
Wyłączyć zasilanie urządzenia.
1.
Wypchnąć płytę grzewczą od dołu.
2.
tr
Güvenli montaj
Cihazı monte ederken bu güvenlik bilgilerini
dikkate alınız.
¡ Elektrik bağlantısı sadece eğitimli uzman
personel tarafından yapılmalıdır. Yanlış
bağlantı durumunda garanti kapsamı
dışında kalır.
¡ Cihazın montajı ancak bu montaj
talimatında tarif edilen şekilde, usulüne
uygun olarak yapılmışsa, cihazın güvenli
kullanımı söz konusu olabilir. Usulüne
uygun olmayan montajdan kaynaklanan
arızalardan, montajı yapan kişi
sorumludur.
,
13
