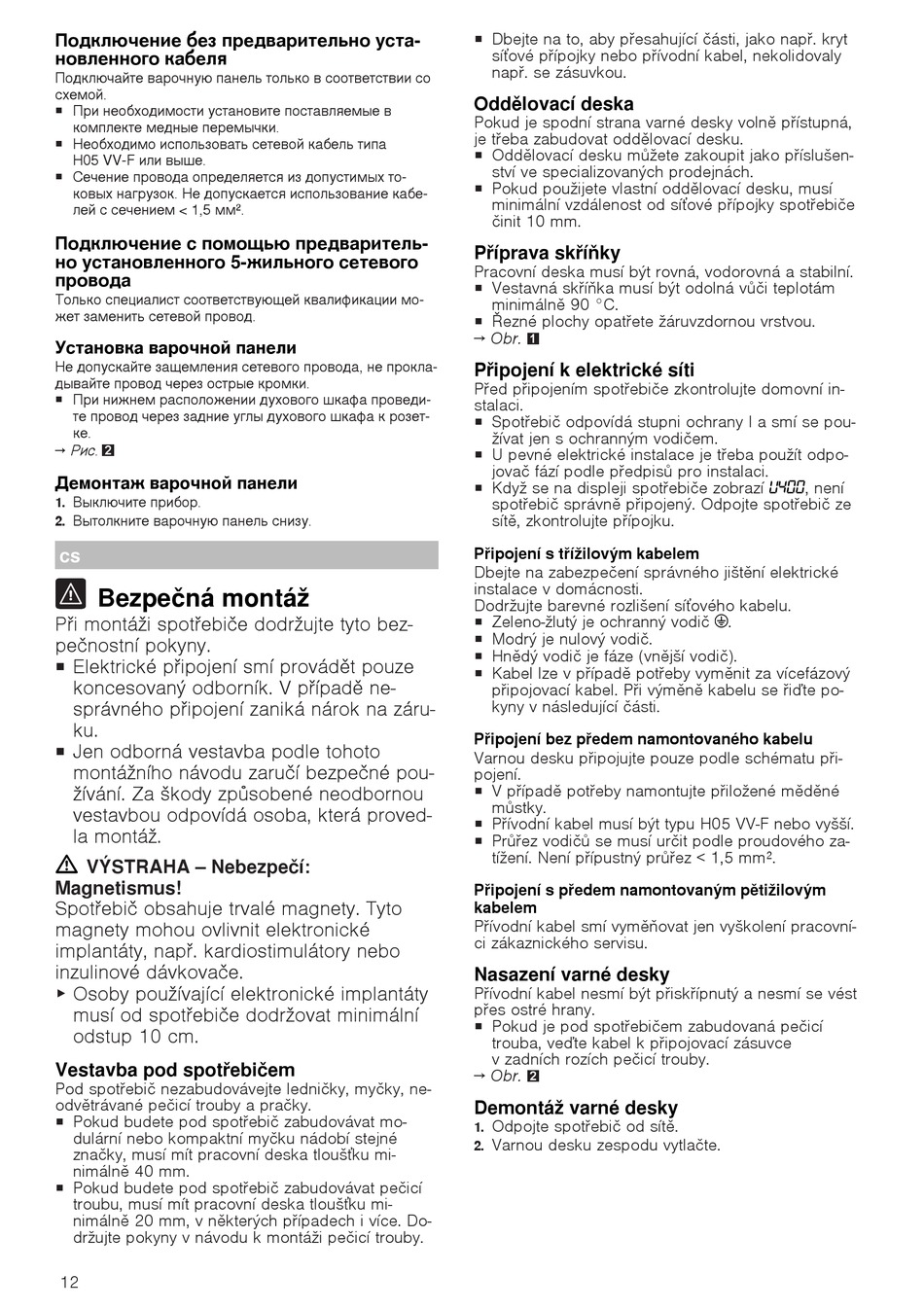

Подключение без предварительно уста-
новленного кабеля
Подключайте варочную панель только в соответствии со
схемой.
¡ При необходимости установите поставляемые в
комплекте медные перемычки.
¡ Необходимо использовать сетевой кабель типа
H05 VV-F или выше.
¡ Сечение провода определяется из допустимых то-
ковых нагрузок. Не допускается использование кабе-
лей с сечением < 1,5 мм².
Подключение с помощью предваритель-
но установленного 5-жильного сетевого
провода
Только специалист соответствующей квалификации мо-
жет заменить сетевой провод.
Установка варочной панели
Не допускайте защемления сетевого провода, не прокла-
дывайте провод через острые кромки.
¡ При нижнем расположении духового шкафа проведи-
те провод через задние углы духового шкафа к розет-
ке.
→ Рис.
2
Демонтаж варочной панели
Выключите прибор.
1.
Вытолкните варочную панель снизу.
2.
cs
Bezpečná montáž
Při montáži spotřebiče dodržujte tyto bez-
pečnostní pokyny.
¡ Elektrické připojení smí provádět pouze
koncesovaný odborník. V případě ne-
správného připojení zaniká nárok na záru-
ku.
¡ Jen odborná vestavba podle tohoto
montážního návodu zaručí bezpečné pou-
žívání. Za škody způsobené neodbornou
vestavbou odpovídá osoba, která proved-
la montáž.
VÝSTRAHA ‒ Nebezpečí:
Magnetismus!
Spotřebič obsahuje trvalé magnety. Tyto
magnety mohou ovlivnit elektronické
implantáty, např. kardiostimulátory nebo
inzulinové dávkovače.
▶ Osoby používající elektronické implantáty
musí od spotřebiče dodržovat minimální
odstup 10 cm.
Vestavba pod spotřebičem
Pod spotřebič nezabudovávejte ledničky, myčky, ne-
odvětrávané pečicí trouby a pračky.
¡ Pokud budete pod spotřebič zabudovávat mo-
dulární nebo kompaktní myčku nádobí stejné
značky, musí mít pracovní deska tloušťku mi-
nimálně 40 mm.
¡ Pokud budete pod spotřebič zabudovávat pečicí
troubu, musí mít pracovní deska tloušťku mi-
nimálně 20 mm, v některých případech i více. Do-
držujte pokyny v návodu k montáži pečicí trouby.
12
¡ Dbejte na to, aby přesahující části, jako např. kryt
síťové přípojky nebo přívodní kabel, nekolidovaly
např. se zásuvkou.
Oddělovací deska
Pokud je spodní strana varné desky volně přístupná,
je třeba zabudovat oddělovací desku.
¡ Oddělovací desku můžete zakoupit jako příslušen-
ství ve specializovaných prodejnách.
¡ Pokud použijete vlastní oddělovací desku, musí
minimální vzdálenost od síťové přípojky spotřebiče
činit 10 mm.
Příprava skříňky
Pracovní deska musí být rovná, vodorovná a stabilní.
¡ Vestavná skříňka musí být odolná vůči teplotám
minimálně 90 °C.
¡ Řezné plochy opatřete žáruvzdornou vrstvou.
→ Obr.
1
Připojení k elektrické síti
Před připojením spotřebiče zkontrolujte domovní in-
stalaci.
¡ Spotřebič odpovídá stupni ochrany I a smí se pou-
žívat jen s ochranným vodičem.
¡ U pevné elektrické instalace je třeba použít odpo-
jovač fází podle předpisů pro instalaci.
¡ Když se na displeji spotřebiče zobrazí
spotřebič správně připojený. Odpojte spotřebič ze
sítě, zkontrolujte přípojku.
Připojení s třížilovým kabelem
Dbejte na zabezpečení správného jištění elektrické
instalace v domácnosti.
Dodržujte barevné rozlišení síťového kabelu.
¡ Zeleno-žlutý je ochranný vodič .
¡ Modrý je nulový vodič.
¡ Hnědý vodič je fáze (vnější vodič).
¡ Kabel lze v případě potřeby vyměnit za vícefázový
připojovací kabel. Při výměně kabelu se řiďte po-
kyny v následující části.
Připojení bez předem namontovaného kabelu
Varnou desku připojujte pouze podle schématu při-
pojení.
¡ V případě potřeby namontujte přiložené měděné
můstky.
¡ Přívodní kabel musí být typu H05 VV-F nebo vyšší.
¡ Průřez vodičů se musí určit podle proudového za-
tížení. Není přípustný průřez < 1,5 mm².
Připojení s předem namontovaným pětižilovým
kabelem
Přívodní kabel smí vyměňovat jen vyškolení pracovní-
ci zákaznického servisu.
Nasazení varné desky
Přívodní kabel nesmí být přiskřípnutý a nesmí se vést
přes ostré hrany.
¡ Pokud je pod spotřebičem zabudovaná pečicí
trouba, veďte kabel k připojovací zásuvce
v zadních rozích pečicí trouby.
→ Obr.
2
Demontáž varné desky
Odpojte spotřebič od sítě.
1.
Varnou desku zespodu vytlačte.
2.
, není
