Gerätebeschreibung
HINWEIS
Zur korrekten Synchronisation und Funktion des Sicherheits-Sensors muss beim Synchronisie-
ren und im Betrieb mindestens einer der beiden Synchronisationsstrahlen frei sein.
a
a
optisch aktiver Bereich, gelb umhaust
b
Synchronisationsstrahlen

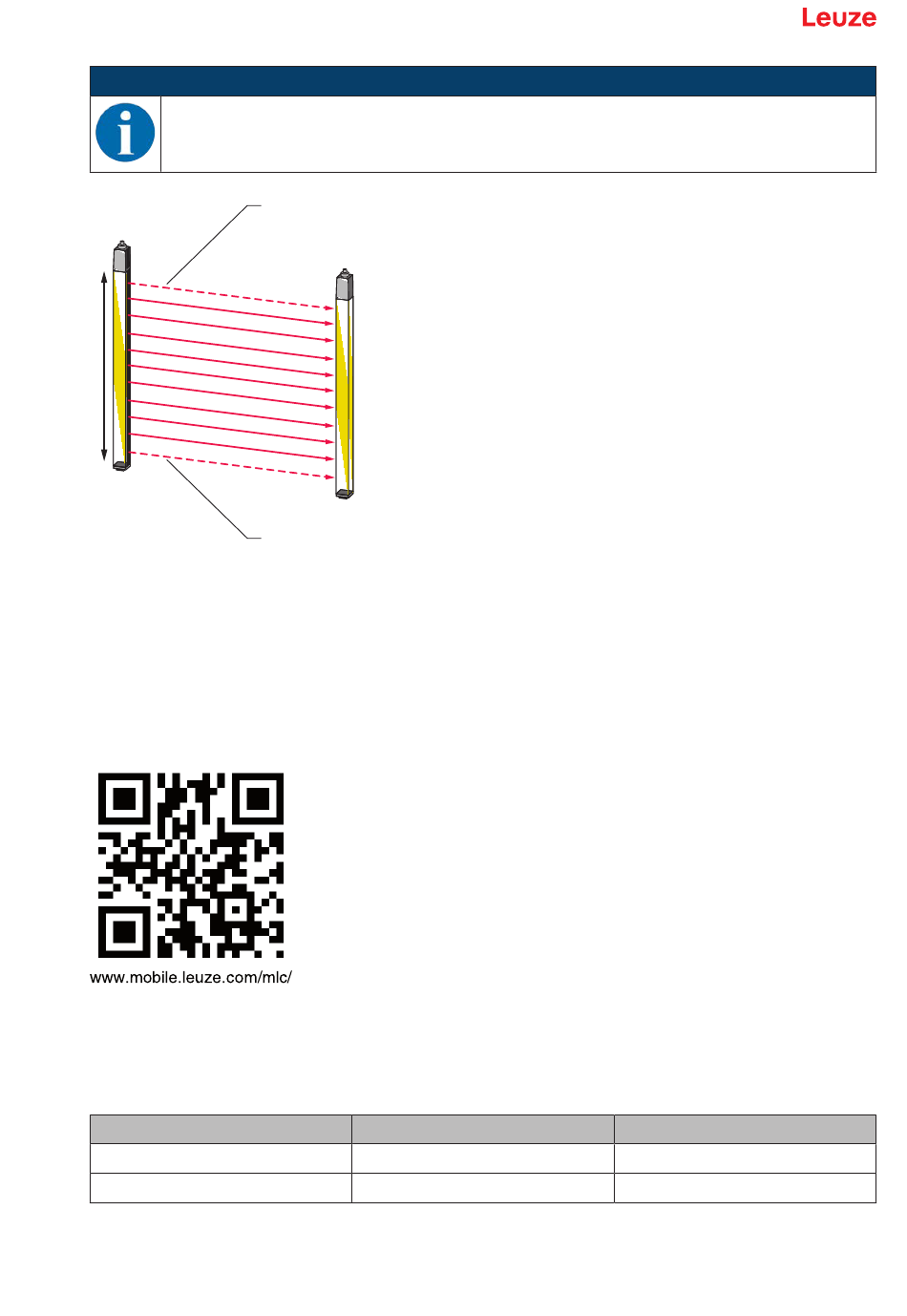

Bild 3.1:
Sender-Empfänger-System
QR-Code
Auf dem Sicherheits-Sensor befindet sich ein QR-Code sowie die Angabe der zugehörigen Webadresse.
Unter der Webadresse finden Sie Geräteinformationen und Fehlermeldungen nach dem Scannen des QR-
Codes mit einem mobilen Endgerät bzw. nach der Eingabe der Webadresse.
Bei der Nutzung von mobilen Endgeräten können Mobilfunkkosten entstehen.
Bild 3.2:
QR-Code mit zugehöriger Webadresse (URL) am Sicherheits-Sensor
3.2
Anschlusstechnik
Sender und Empfänger verfügen über M12-Rundstecker als Interface zur Maschinensteuerung mit folgen-
der Anzahl Pins:
Gerätevariante
MLC 301
MLC 311
Leuze electronic GmbH + Co. KG
b
b
Geräteart
Sender
Empfänger Basic
MLC 311
Gerätestecker
4-polig
4-polig
11
