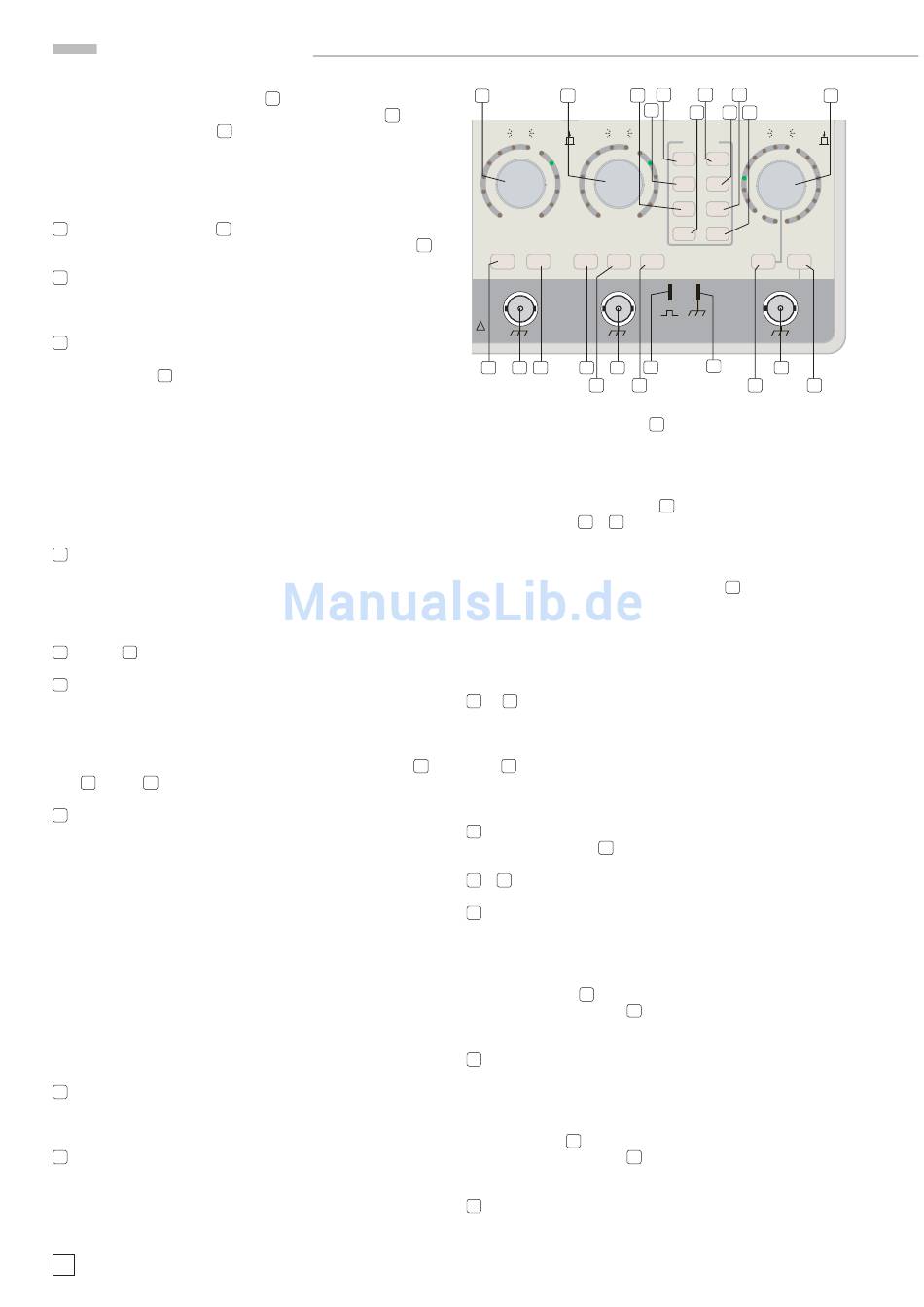

B e d i e n e l e m e n t e
werden. Der TIME/DIV–VAR-Drehknopf
einsteller. Bei eingeschalteter Holdoff-Zeit leuchtet die Taste
20
der TIME/DIV–VAR-Drehknopf
sich die Holdoff-Zeit. Bei Erreichen der maximalen Holdoff-Zeit ertönt
ein Signal. Sinngemäß verhält es sich, wenn in die entgegengesetzte
Richtung gedreht wird und die minimale Holdoff-Zeit erreicht wurde.
Die zuletzt eingestellte Holdoff-Zeiteinstellung wird automatisch auf
den Minimalwert zurück gesetzt, wenn die Holdoff-Zeit mit der Taste
34 34
abgeschaltet wird (Taste
andere Zeitbasiseinstellung mit dem TIME/DIV–VAR-Drehknopf
zu wählen. Durch kurzes Drücken des TIME/DIV–VAR-Drehknopfes
20
kann zwischen Holdoff-Zeiteinstellung und Zeit-Feineinstellung
wechselseitig umgeschaltet werden (Über die Anwendung der „Holdoff-
Zeiteinstellung" siehe der gleichnamige Absatz).
35
Z-INP – Taste mit LED-Anzeige
Mit einem kurzen Tastendruck kann die Funktion des Eingangs
40
EXT. TRIG / Z-INP (BNC-Buchse) geändert werden. Der Eingang
kann wahlweise als externer Triggereingang oder als externer Hell-
tasteingang zur Helligkeitsmodulation (Z-Strahlhelligkeit) dienen. Bei
eingeschaltetem Helltasteingang (Z) leuchtet die Taste. In Verbindung
mit „externer Triggerung" oder „Component Tester"-Betrieb wird die
Helligkeitsmodulation (Z) nicht ermöglicht bzw. automatisch abge-
schaltet. Mit 0 Volt am Helltasteingang (Z) bleibt der Strahl hellgetastet;
+5 Volt (TTL-Pegel) bewirken die Dunkeltastung des Strahls. Höhere
Spannungen als +5 Volt sind zur Helligkeitsmodulation des Strahls
unzulässig.
36
INPUT CH1 – BNC-Buchse
Diese Buchse dient als Signaleingang für den Messverstärker von
Kanal 1 sowie als Eingang für die Horizontalablenkung im XY-Betrieb.
Bei XY-Betrieb ist der Eingang auf den X-Messverstärker geschaltet.
Der Außenanschluss der BNC-Buchse ist galvanisch mit dem (Netz-)
Schutzleiter verbunden. Dem Signaleingang sind die Tasten DC / AC
29 und GND 30 zugeordnet.
37
INPUT CH2 – BNC-Buchse
Diese Buchse dient als Signaleingang für den Messverstärker von
Kanal 2 sowie als Eingang für die Vertikalablenkung im XY-Betrieb.
Bei XY-Betrieb ist der Eingang auf den Y-Messverstärker geschaltet.
Der Außenanschluss der BNC-Buchse ist galvanisch mit dem (Netz-)
Schutzleiter verbunden. Dem Signaleingang sind die Tasten DC/AC
GND 32 und INV 33 zugeordnet.
38
PROBE ADJUST – Anschlusskontakt
An diesem Signalausgang kann ein Rechtecksignal von ca. 1 kHz / 1 MHz
zur Frequenz-Kompensation von Tastköpfen mit Teilungsfaktor entnom-
men werden. Die Ausgangsimpedanz beträgt ca. 50 Ω. Bei hochohmiger
Last (Oszilloskop ca. 1 MΩ, Digitalvoltmeter ca. 10 MΩ) beträgt die
Ausgangsspannung ca. 0,2 Vss (rechteckförmige Wechselspannung).
Die wählbaren Wechselspannungen werden als Rechtecksignale zum
Tastkopfabgleich bzw. zur Beurteilung des Frequenzverhaltens ange-
boten. Dabei ist die Frequenzgenauigkeit und auch das Tastverhältnis
nicht von Bedeutung. Die Signalfrequenz des Rechtecksignals ist
abhängig von der Einstellung des Zeitablenkkoeffi zienten (Zeitbasis).
Im Bereich von 0,2 s/div. bis 100 μs/div. liegt die Signalfrequenz 1 kHz
an und im Bereich von 50 μs/div. bis 100 ns/div. die Signalfrequenz 1
MHz. Unter „Inbetriebnahme und Voreinstellungen" beschreibt der
Abschnitt „Tastkopf-Abgleich und Anwendung" die wichtigste Anwen-
dung dieses Signals.
39
PROBE ADJUST – Anschlußkontakt
An diesem Anschlusskontakt vom Signalausgang wird der Massering
vom Tastkopf angeschlossen.
40
EXT. TRIG / Z-INP – BNC-Buchse
Dieser Eingang kann als externer Triggereingang oder zur Hellig-
keitsmodulation Z (Strahlhelligkeit) dienen. Die Eingangsimpedanz
beträgt ca. 1 MΩ I I 15 pF. Der Außenanschluss der BNC-Buchse ist
galvanisch mit dem (Netz-) Schutzleiter verbunden. Mit einem kurzen
22
Änderungen vorbehalten
