HMI
Kopplungsmechanismus
Induktive Kopplung
Strahlungskopplung
Grundregeln zur Sicher-
stellung der EMV
HB160 | PPC | 67P-RSL0 | de | 22-20

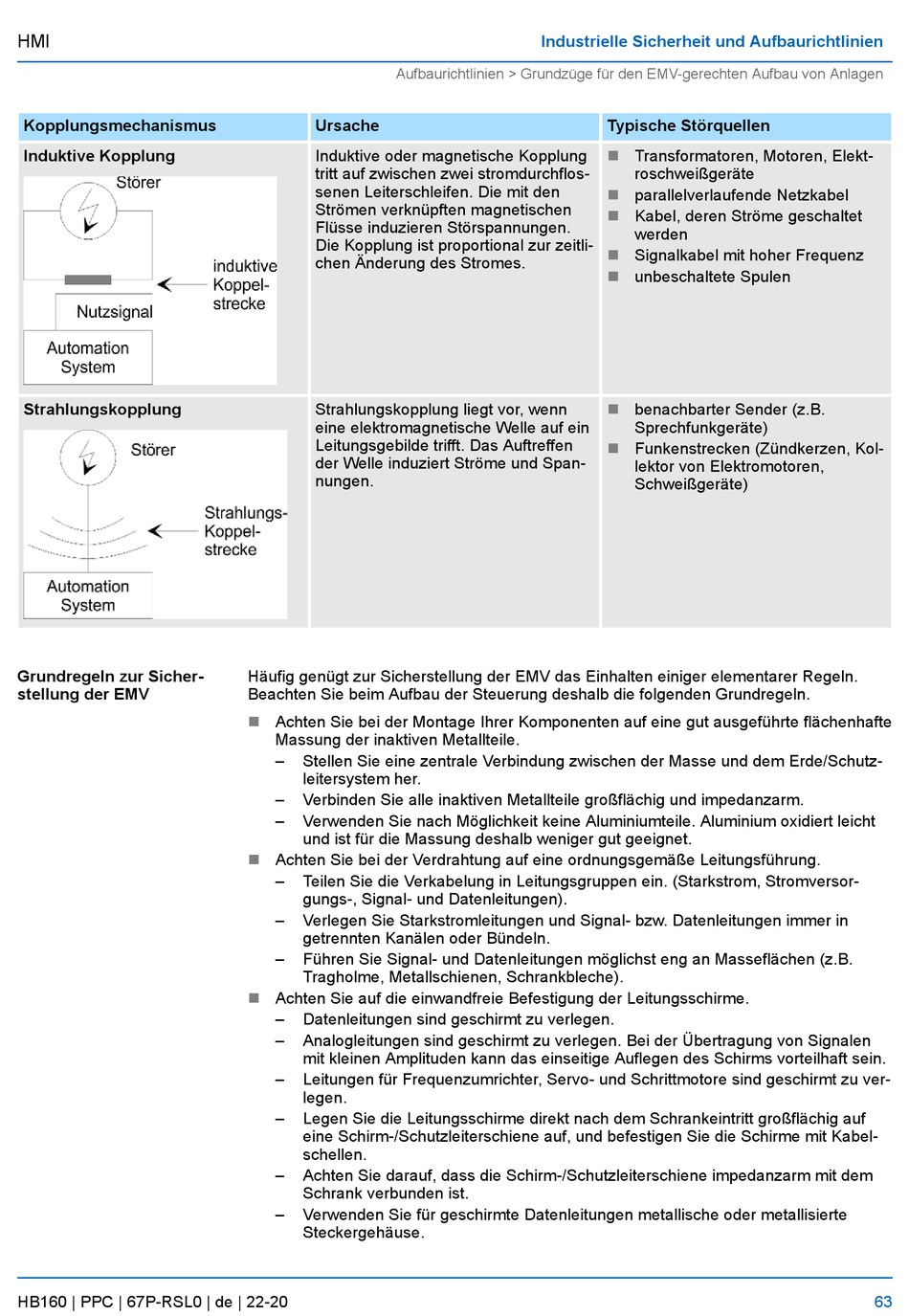

Aufbaurichtlinien > Grundzüge für den EMV-gerechten Aufbau von Anlagen
Ursache
Induktive oder magnetische Kopplung
tritt auf zwischen zwei stromdurchflos-
senen Leiterschleifen. Die mit den
Strömen verknüpften magnetischen
Flüsse induzieren Störspannungen.
Die Kopplung ist proportional zur zeitli-
chen Änderung des Stromes.
Strahlungskopplung liegt vor, wenn
eine elektromagnetische Welle auf ein
Leitungsgebilde trifft. Das Auftreffen
der Welle induziert Ströme und Span-
nungen.
Häufig genügt zur Sicherstellung der EMV das Einhalten einiger elementarer Regeln.
Beachten Sie beim Aufbau der Steuerung deshalb die folgenden Grundregeln.
n
Achten Sie bei der Montage Ihrer Komponenten auf eine gut ausgeführte flächenhafte
Massung der inaktiven Metallteile.
–
Stellen Sie eine zentrale Verbindung zwischen der Masse und dem Erde/Schutz-
leitersystem her.
–
Verbinden Sie alle inaktiven Metallteile großflächig und impedanzarm.
–
Verwenden Sie nach Möglichkeit keine Aluminiumteile. Aluminium oxidiert leicht
und ist für die Massung deshalb weniger gut geeignet.
n
Achten Sie bei der Verdrahtung auf eine ordnungsgemäße Leitungsführung.
–
Teilen Sie die Verkabelung in Leitungsgruppen ein. (Starkstrom, Stromversor-
gungs-, Signal- und Datenleitungen).
–
Verlegen Sie Starkstromleitungen und Signal- bzw. Datenleitungen immer in
getrennten Kanälen oder Bündeln.
–
Führen Sie Signal- und Datenleitungen möglichst eng an Masseflächen (z.B.
Tragholme, Metallschienen, Schrankbleche).
n
Achten Sie auf die einwandfreie Befestigung der Leitungsschirme.
–
Datenleitungen sind geschirmt zu verlegen.
–
Analogleitungen sind geschirmt zu verlegen. Bei der Übertragung von Signalen
mit kleinen Amplituden kann das einseitige Auflegen des Schirms vorteilhaft sein.
–
Leitungen für Frequenzumrichter, Servo- und Schrittmotore sind geschirmt zu ver-
legen.
–
Legen Sie die Leitungsschirme direkt nach dem Schrankeintritt großflächig auf
eine Schirm-/Schutzleiterschiene auf, und befestigen Sie die Schirme mit Kabel-
schellen.
–
Achten Sie darauf, dass die Schirm-/Schutzleiterschiene impedanzarm mit dem
Schrank verbunden ist.
–
Verwenden Sie für geschirmte Datenleitungen metallische oder metallisierte
Steckergehäuse.
Industrielle Sicherheit und Aufbaurichtlinien
Typische Störquellen
n
Transformatoren, Motoren, Elekt-
roschweißgeräte
n
parallelverlaufende Netzkabel
n
Kabel, deren Ströme geschaltet
werden
n
Signalkabel mit hoher Frequenz
n
unbeschaltete Spulen
n
benachbarter Sender (z.B.
Sprechfunkgeräte)
Funkenstrecken (Zündkerzen, Kol-
n
lektor von Elektromotoren,
Schweißgeräte)
63
