HMI

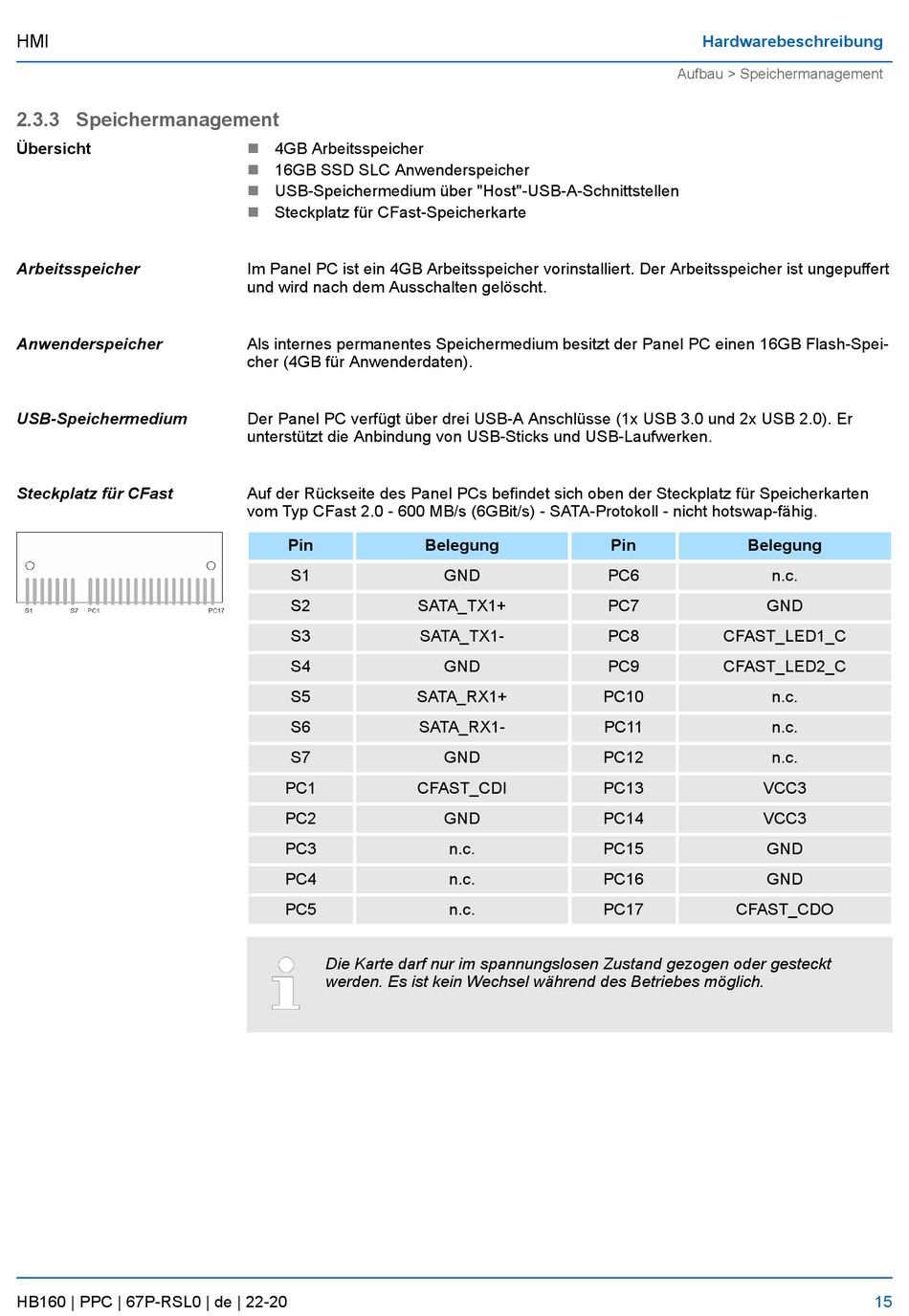

2.3.3 Speichermanagement
Übersicht
Arbeitsspeicher
Anwenderspeicher
USB-Speichermedium
Steckplatz für CFast
HB160 | PPC | 67P-RSL0 | de | 22-20
n
4GB Arbeitsspeicher
16GB SSD SLC Anwenderspeicher
n
USB-Speichermedium über "Host"-USB-A-Schnittstellen
n
n
Steckplatz für CFast-Speicherkarte
Im Panel PC ist ein 4GB Arbeitsspeicher vorinstalliert. Der Arbeitsspeicher ist ungepuffert
und wird nach dem Ausschalten gelöscht.
Als internes permanentes Speichermedium besitzt der Panel PC einen 16GB Flash-Spei-
cher (4GB für Anwenderdaten).
Der Panel PC verfügt über drei USB-A Anschlüsse (1x USB 3.0 und 2x USB 2.0). Er
unterstützt die Anbindung von USB-Sticks und USB-Laufwerken.
Auf der Rückseite des Panel PCs befindet sich oben der Steckplatz für Speicherkarten
vom Typ CFast 2.0 - 600 MB/s (6GBit/s) - SATA-Protokoll - nicht hotswap-fähig.
Pin
S1
S2
SATA_TX1+
S3
S4
S5
SATA_RX1+
S6
S7
PC1
CFAST_CDI
PC2
PC3
PC4
PC5
Die Karte darf nur im spannungslosen Zustand gezogen oder gesteckt
werden. Es ist kein Wechsel während des Betriebes möglich.
Belegung
GND
SATA_TX1-
GND
SATA_RX1-
GND
GND
n.c.
n.c.
n.c.
Hardwarebeschreibung
Aufbau > Speichermanagement
Pin
Belegung
PC6
n.c.
PC7
GND
PC8
CFAST_LED1_C
PC9
CFAST_LED2_C
PC10
n.c.
PC11
n.c.
PC12
n.c.
PC13
VCC3
PC14
VCC3
PC15
GND
PC16
GND
PC17
CFAST_CDO
15
