11. Hydraulikschemata
ProCon GWB 77 mit einem Pumpenheizkreis, drei Mischerheizkreisen und Brauchwasser-
speicher mit Ladepumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Die MHG Heiztechnik schreibt für den ProCon GWB 77 H eine Wasserweiche mit Verteiler oder ei-
nen geeigneten offenen Verteiler vor.

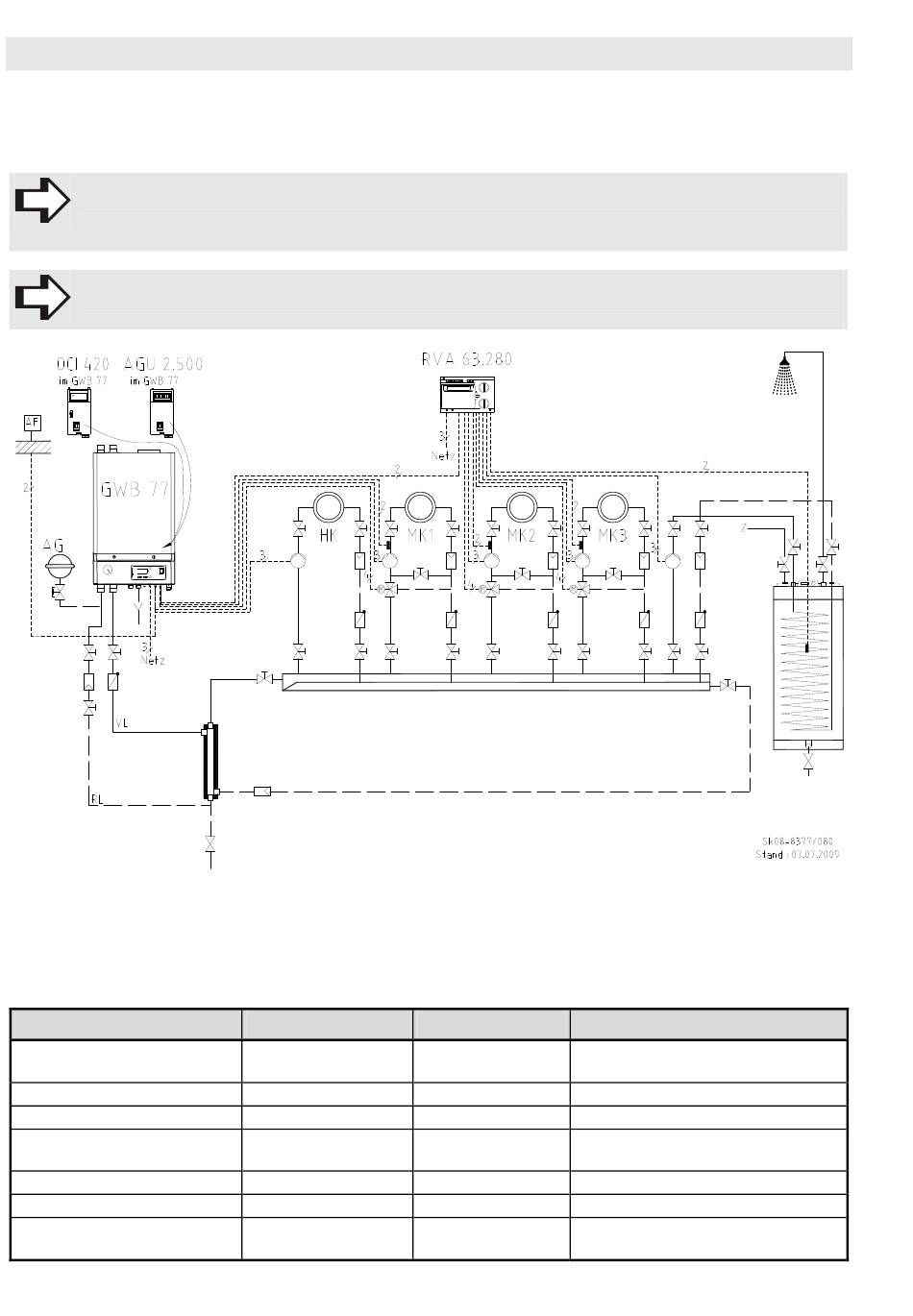

Abb. 49:
ProCon GWB 77 mit einem Pumpenheizkreis, drei Mischerheizkreisen und Brauchwasserspeicher mit
Ladepumpe (Legende s. Seite 160)
Bauteile
Bauteil
ProCon GWB 77 H
Kugelhahn-Set mit TAS
Wasserweiche
Set Mischer-Clip-In
Regler
Wandgehäuse für RVA 63
2 x Vorlauffühler MK 2 und
MK 3
152
Typ
96.30000-7077
96.00022-0511
s. Gesamtpreisliste
AGU 2.500
96.38000-7003
RVA 63.280
94.80100-5510
94.85301-5004
QAD 26
94.19314-5005
Sachnummer
Im Lieferumfang enthalten:
Außentemperaturfühler QAC 34
Inkl. Kabel und Stecker,
Vorlaufanlegefühler QAD 36
ProCon GWB 77
Bemerkung
