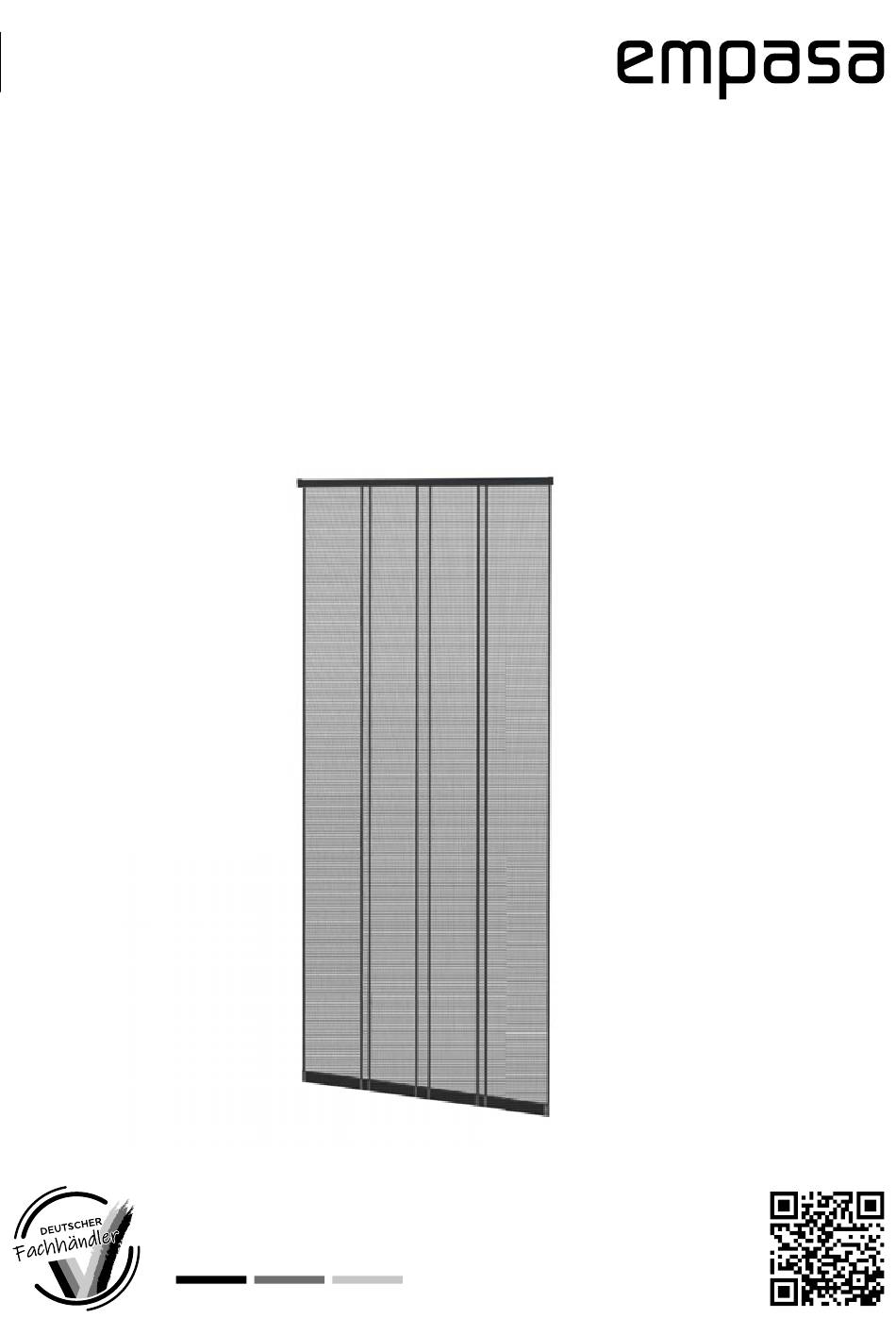

- Seite 1 Montageanleitung COMFORT KLEMM-LAMELLENVORHANG Weitere Infos: D ESIGNE D I N G ER MA N Y...
- Seite 2 V1/2023_10129...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Produktvoransicht ................Bestimmungsgemäße Verwendung Maß... -
Seite 4: Haftung
Haftung WARNUNG Bei Nichtbeachtung der in dieser Anleitung angegebenen • Erstickungsgefahr! Folienbeutel und Kleinteile von Hinweise und Informationen, bei nicht bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwen- Kleinkindern fernhalten! dungszwecks, lehnt der Hersteller die Gewährleistung für Schä- • Verletzungsgefahr! Gehen Sie mit dem Cuttermesser den am Produkt ab. -
Seite 5: Werkzeug
Werkzeug Metallsäge Maßband Metallfeile Bleistift Gehrungslade Cuttermesser oder Schere Gummihammer Hinweis Gehen Sie mit dem verwendeten Werkzeugen vorsichtig und umsichtig vor, um Verletzungen zu vermeiden. Montagehinweise Vorbereitung Hinweis Hinweis Durch Witterungseinflüsse und Temperaturschwankun- Wenn Sie die Verpackung unvorsichtig mit einem scharfen gen kann sich zwischen Fenster-/Türrahmen und Insekten- Messer oder anderen spitzen Gegenständen öffnen, kön- schutzrahmen Kondensat (Schwitzwasser) bilden. -
Seite 6: Produktvoransicht
Produktvoransicht Hinweis Diese Produktvoransicht stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. V1/2023_10129... -
Seite 7: Maß Nehmen
Maß nehmen Messen Sie von Laibungs-Innenkante zu Laibungs- Innenkante (lichtes Maß) und notieren sich das Ergebnis H = Höhe B = Breite Montage Verletzungsgefahr! 90° Kürzen Sie das Profil und die Klemmleisten auf gemesse- Entgraten Sie die Schnittkanten mit einer (Metall)-Feile. ne Breite B - 1,6 cm. - Seite 8 1 cm 1 cm Legen Sie die 4 (bzw. 5) Stück Lamellen stufenweise und in der Lassen Sie die äußeren Lamellen am Profil links und rechts 1 cm Breite gleichmäßig verteilt auf das Profil auf. Lamellen so aufle- überstehen. gen, dass sich eine Gesamthöhe inkl. Profil von H - 1 cm ergibt. Hinweis Hinweis Je nach Modellgröße liegen dem Bausatz 4 oder 5 Stück La-...
- Seite 9 Setzen Sie in einer Seite des Profils den Profilaufsatz inkl. Kleben Sie auf beiden Profilaufsätzen ein Antirutsch-Pad Feder und Federbuchse wie abgebildet ein. Auf der gegen- auf. Den fertigen Klemm- Lamellenvorhang schräg in die Mau- überliegenden Seite einen Profilaufsatz auf Profil aufsetzen. erlaibung einsetzen und an die gewünschte Position schieben.
-
Seite 10: Häufige Fragen
Häufige Fragen Frage Antwort Wie lange benötige ich für die Montage Die Montage des Bausatzes nimmt in etwa 30 Minuten in Anspruch. des Insektenschutzes? Von wo bis wo muss ich messen? Gemessen wird von Laibungs-Innenkante zu Laibungs-Innenkante. In unserer Montageanleitung im Kapitel „Maß nehmen“ auf Seite 7 dieser Anleitung wird dieser Vorgang gut erläutert. -
