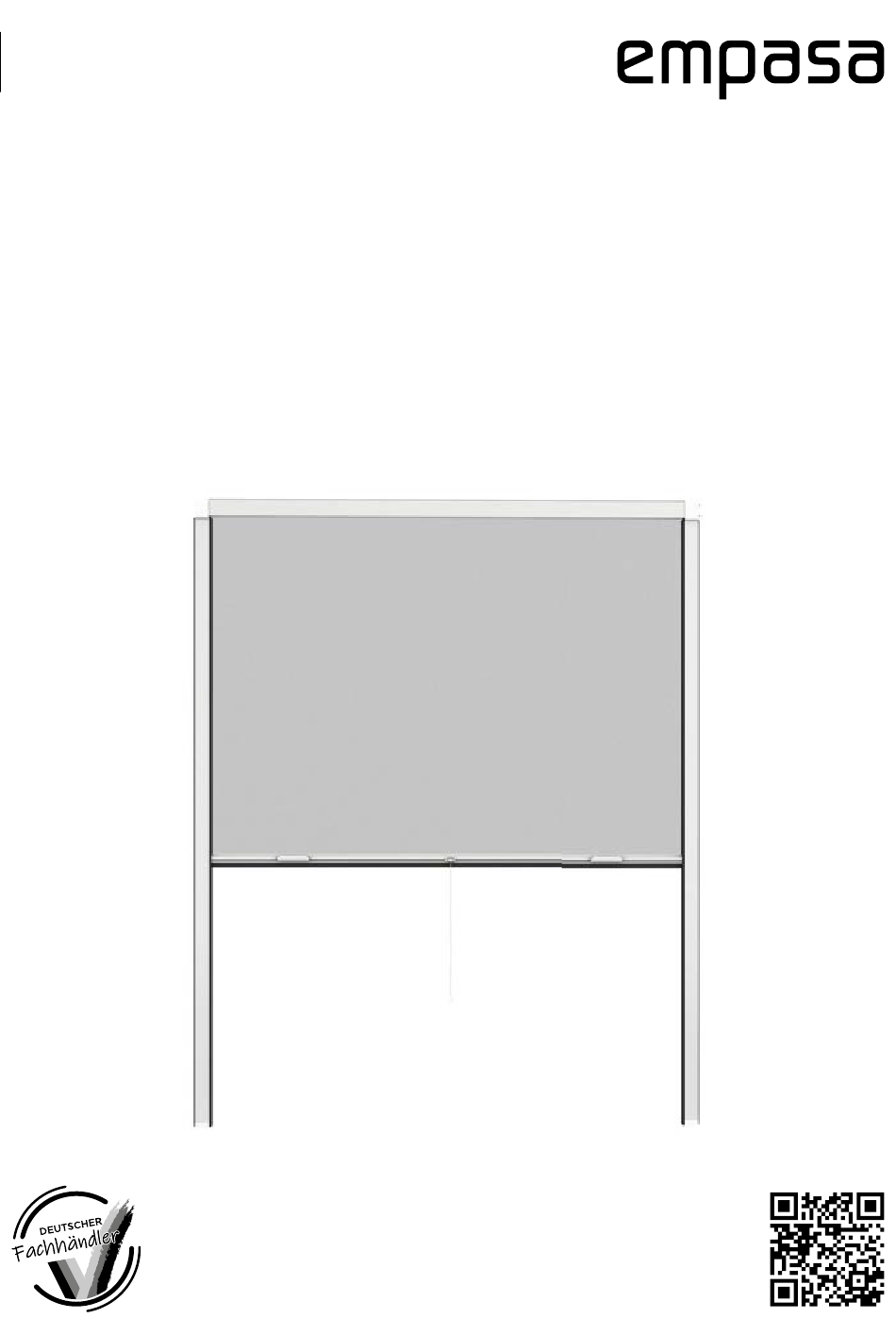

- Seite 1 Montageanleitung SMART INSEKTENSCHUTZROLLO FENSTER Weitere Infos:...
- Seite 2 V1/2023_10091...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise ........................Bestimmungsgemäße Verwendung . -
Seite 4: Hinweise / Sicherheitshinweise
Hinweise / Sicherheitshinweise INFO Bitte vor Montage sorgfältig alle Punkte durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes Nützliche Zusatzinformationen zur Montage/ mit aushändigen! Zusammenbau oder zum Betrieb. Nachfolgend werden die in dieser Gebrauchsanleitung verwendeten HINWEISSYMBOLE beschrieben. HINWEIS INFORMATIONEN und VORSICHTSMASSNAHMEN für einen problemlosen Aufbau und die Verwendung des Insek- Mögliche Sachschäden tenschutz-Rollos. -
Seite 5: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Rollokassette inkl. Griffleiste (vormontiert) 00222-1007 Seitliche Führungsprofile 002220004 Rollostopper 002220060 Endkappen Führungsprofile 002220002 Abdeckkappe Rollokassette 002220005 Buchse 002220054 Abdeckkappe Griffleiste links 002220041 Abdeckkappe Griffleiste rechts 002220042 Handgriff rechts 002220063 Handgriff links EM000190062 Zugschnur mit Halter 002220034 Klemmfedern 002220022 N0117... -
Seite 6: Werkzeug
Werkzeug Metallsäge Maßband Gehrungslade Schere Bleistift Akku/ Metallfeile Kreuzschlitz- Gummihammer Steinbohrer Metallbohrer Bohrschrauber schraubenzieher Ø 6 mm Ø 4 mm Vorbereitung Hinweis Prüfen Sie ob die Lieferung vollständig ist. Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, können Bei Fehlteilen wenden Sie sich an den Hersteller und bestellen Sie das Insektenschutzrollo beschädigen. -
Seite 7: Maß Nehmen
Maß nehmen Messen Sie von Laibung Innenkante zu Innenkante (lichtes Maß) Montagehinweis und notieren sich das Ergebnis. Je nach Montagevariante muss die Laibung entsprechend zwi- Einbautiefe von mind. 3,5 cm berücksichtigen! Beachten schen Fenster und Verdunklungsrollo oder vor dem Verdunk- Sie dies bei vorhandenen Verdunklungsrollos. -
Seite 8: Montage
Montage Verletzungsgefahr! Verletzungsgefahr! 90° Höhe H 4,8 cm Seitliche Führungsprofile auf Höhe H 4,8 cm kürzen! Schnittkanten mit Hilfe einer Metallfeile entgraten. Bsp.: H 100 cm 4,8 cm = 95,2 cm Endkappen für Führungsprofile auf seitliche Jeweils 3 x Rollostopper in die seitlichen Führungsprofile Führungsprofile aufstecken. - Seite 9 VORSICHT Verletzungsgefahr! Breite B 2 cm Die weiteren 2 x Rollostopper je Führungsprofil an die ge- Rollokassette inkl. Griffleiste auf die gemessene Breite B 2 cm kürzen (inkl. bereits montierter Endkappe). wünschte Position schieben und mit Senkkopfschrauben Bsp.: B 100cm2 cm= 98cm. festigen.
- Seite 10 Verletzungsgefahr! 28 cm 28 cm Nutensteine und Zugschnur mit Halter gemäß Abbildung Nutensteine jeweils 28 cm von Außenkante Griffleiste mit in den äußeren Kanal der Griffleiste einsetzen. Bürstendichtung den vormontierten lnnensechskantschrauben und lnnen- einziehen und auf gleiche Länge wie Griffleiste kürzen. sechskantschlüssel fixieren.
- Seite 11 Verletzungsgefahr! Seitliche Führungsprofile einsetzen und mit einer Wasser- Insektenschutzgewebe etwas nach unten ziehen. Gewebe leicht waage gerade ausrichten. nach hinten wegdrücken und seitliche Führungsprofile mit ei- Hinweis: Messen Sie die Breite jeweils an 3 Stellen: oben, mittig nem Metallbohrer Ø 4 mm vorbohren. Bohrloch auf das Mauer- und unten.
-
Seite 12: Feder Spannen/Entspannen
Komplettes System im befestigten Zustand. Zum Arretieren des Rollos die beiden Handgriffe nach außen unter die Rollostopper in die seitlichen Führungs- profile schieben. Achtung: Das Rollo beim Öffnen immer führen/festhalten und nicht zurückschnellen lassen – Beschädigungsgefahr! Achtung: Wenn die Führungsschienen zueinander nicht parallel verlaufen, Ungleichheiten in der Breite zueinander aufweisen, hakt das Rollo an dieser Stelle und lässt sich nicht sauber nach unten ziehen. - Seite 13 Federspannung – Verletzungsgefahr! Federspannung – Verletzungsgefahr! entspannen spannen Gewinde inkl. Kurbel etwas herausziehen, damit dieses sich Feder spannen: Drehen im Uhrzeigersinn. nicht wieder fixiert. Achtung! Rollokassette und Handkurbel Feder entspannen: Drehen gegen den Uhrzeigersinn. inkl. Gewinde gut festhalten. Federspannung – Verletzungsgefahr! Federspannung –...
-
Seite 14: Häufige Fragen
Häufige Fragen Frage Antwort Muss ich das Insektenschutzrollo selbst zuschneiden? Ja. Es handelt sich um einen Bausatz, welcher auf die gewünschte Größe angepasst werden kann. Umfasst der Lieferumfang auch Montagezubehör? Ja. Alle benötigten Teile zur Montage sind im Lieferumfang enthalten. Wie lange benötige ich für eine Montage des Insek- Die Montage des Bausatzes nimmt in etwa 6090 Minuten in Anspruch. -
Seite 15: Reinigung
2023 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheber- rechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net.
