6-kanal dsm2 fernsteuersystem mit voller reichweite, für flug-und helikopter modelle.
Vorschau ausblenden Andere Handbücher für DX6i:
Inhaltsverzeichnis

Quicklinks

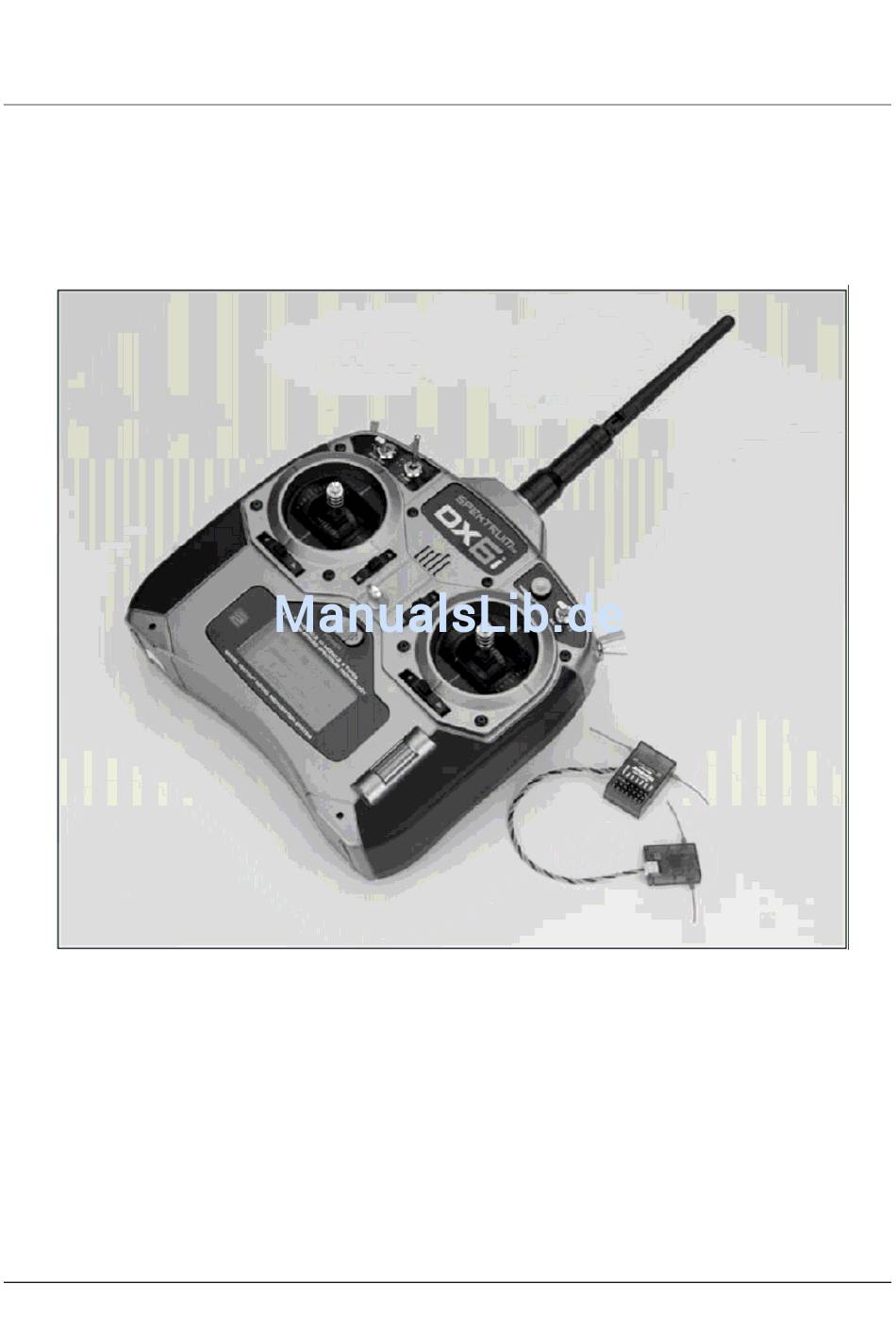

Spektrum's DX6i 6-Kanal DSM2™ Fernsteuersystem mit voller Reichweite,
für Flug-und Helikopter Modelle.
Das Spektrum DX6i Fernsteuersystem bietet viele Programmiermöglichkeiten, die man normalerweise nur bei
sehr aufwändigen Fernsteuersystemen erwartet.
Die DX6i ist mit Spektrum 2,4 GHz DSM2™ Technologie ausgestattet und bietet volle Reichweite, ohne
Einschränkung für alle Arten von Flugmodellen die mit Elektro- oder Verbrennungsmotor angetrieben werden.
Kein langes Warten mehr auf einen freien Kanal, keine Angst mehr das irgendjemand aus versehen seinen
Sender mit dem gleichen Kanal einschaltet.
Nehmen Sie Ihr Flugmodell, egal ob Parkflyer, Hubschrauber oder Großmodell, schalten Sie Ihren Sender ein
und fliegen Sie !!
6
Spektrum DX6i Bedienungsanleitung/Flugmodelle
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spektrum DX6i

Inhaltszusammenfassung für Spektrum DX6i

  • Seite 1 Das Spektrum DX6i Fernsteuersystem bietet viele Programmiermöglichkeiten, die man normalerweise nur bei sehr aufwändigen Fernsteuersystemen erwartet. Die DX6i ist mit Spektrum 2,4 GHz DSM2™ Technologie ausgestattet und bietet volle Reichweite, ohne Einschränkung für alle Arten von Flugmodellen die mit Elektro- oder Verbrennungsmotor angetrieben werden.

  • Seite 2: Dsm2™ Dualink Technologie

    Empfänger einem anderen „Empfangsklima“ aus. Sozusagen eine „kugelsichere“ RF Verbindung bei allen Bedingungen. Modellerkennung Die DX6i ist mit der patentierten „Model Match“ Technologie ausgestattet, die verhindert, das Sie ein Modell mit falschem Modellspeicher in Betrieb nehmen. Dadurch wird vermieden das Servogetriebe zerstört, Anlenkungen verbogen oder Modelle durch falsche Einstellungen zerstört werden.

  • Seite 3: Folgende Empfänger Können Mit Der Dx6I Verwendet Werden

    Die DX6i ist kompatibel zu allen Spektrum und JR DSM/DSM2 Flugzeugempfängern. Bedenken Sie jedoch das der DX6i Sender in Verbindung mit den Empfängern AR6000, AR6100, AR6100E und AR6300 nur für Parkflyer und Mini- und Mikrohubschrauber vorgesehen ist, da es sich hierbei um reine Parkflyer Empfänger mit eingeschränkter Reichweite handelt.

  • Seite 4: Arbeiten Mit Dem Handbuch

    Für Italien: Per la versione italiana di questo manuale vi preghiamo di vistare il sito www.spektrumrc.com Für Frankreich: Pour consulter ce manuel en français, visiter le site www.spektrumrc.com Für Spanien: Para ver este manual en Español entra en www.spektrumrc.com Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 5: Batterien In Den Dx6I Sender Einlegen

    Batterien in den DX6i Sender einlegen Für die Stromversorgung des Senders werden 4 Stück AA Batterien verwendet die manchen Komplettsets bereits beiliegen (z.B. Blade 400 3D) ansonsten müssen die Batterien separat gekauft werden. Es können auch wiederaufladbare NiCd oder NiMh Akkus gleicher Baugröße verwendet werden. Laden Sie die Akkus mit einem geeigneten Ladegerät über Nacht auf.

  • Seite 6: Senderakku Laden

    Ladegeräte und Ladekabel anderer Hersteller haben eine umgekehrte Polung. Im Zweifelsfall prüfen Sie die Polarität mit einem Voltmeter. Andere herkömmliche Sender werden meistens mit 8 Zellen (9,6 V) betrieben, die Spektrum DX6i benötigt nur 4 Zellen. Das liegt an der leistungsfähigeren Elektronik die weniger Strom verbraucht.

  • Seite 7: Einstellen Der Steuerknüppel Rückstellkraft

    Die Rückstellkraft für die Steuerknüppel kann für jede Bewegungsrichtung nach Ihren Gewohnheiten eingestellt werden. Wenn Sie die jeweilige Schraube auf dem Knüppelaggregat nach links drehen, vermindert sich die Rückstellkraft, wenn Sie nach rechts drehen erhöht sich die Rückstellkraft. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 8: Steuerknüppel Längenanpassung

    Steuerknüppel Längenanpassung Bei der DX6i haben Sie die Möglichkeit die Länge der Knüppel an Ihre Gewohnheiten anzupassen. Verwenden Sie dazu einen 2 mm Inbusschlüssel und lösen Sie damit die Klemmschraube im Steuerknüppel. Drehen Sie den Knüppel nach rechts um die Länge zu verkürzen, oder nach links um den Knüppel zu verlängern.

  • Seite 9: Empfänger Und Servo Installation

    Empfänger und Servo Installation Der im DX6i Set enthaltene Spektrum DSM2 AR6200 Empfänger (nicht im Set Blade 400 3D enthalten) besteht aus zwei Empfängereinheiten, einem Hauptempfänger an dem die Servos angeschlossen werden und einem zusätzlichen Satellitenempfänger. Dadurch wird maximale Empfangssicherheit durch Doppelweg Redundanz erreicht.

  • Seite 10: Empfänger Installation

    Abstand zwischen beiden Empfängern zu erreichen. Bei Bedarf kann man den Satellitenempfänger mit doppelseitigem Schaumgummiklebeband auch auf einen Steifen Astralon kleben, den man dann, an geeigneter Stelle befestigen kann und somit eine optimale Positionierung realisiert werden kann. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 11: Servoeinbau

    Fibrationen zu schützen. Hier gibt es eine Vielzahl von Möglichkeiten die Servos sicher zu befestigen, angefangen von doppelseitigem Spezialklebeband, bis hin zu verschiedenen Klebstoffen und Silicon. Beachten Sie in jedem Fall auch die Hinweise zur Servobefestigung in der Bauanleitung des jeweiligen Modells. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 12: Auswahl Der Reichweiten-Test Funktion

    3. Überprüfen Sie nun alle Steuerfunktionen einzeln und versichern Sie sich das wirklich alle Ruder und Sonderfunktionen einwandfrei funktionieren 4. Bei verminderter Reichweite und unzureichender Funktion den Flugbetrieb einstellen und den technischen Service kontaktieren: service@jsb-gmbh.de oder Tel.: +49 4121-4619966 Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 13 Binden Jeder Spektrum 2,4 GHz Empfänger muss erst mit dem Sender gebunden werden, damit das System funktioniert. Das Binden ist der Prozess, in dem der Sender, einen spezifischen Code an den Empfänger übermittelt, erst dann kommunizieren Sender und Empfänger miteinander. Ist der Empfänger einmal mit dem Sender gebunden, reagiert er nur auf diesen einen Sender und das ausgewählte bzw.
  • Seite 14 Binde Stecker in Ihrer Startbox o.ä. sicher auf. 6. Nachdem Sie Ihr Modell programmiert haben, ist es wichtig den Bindevorgang noch einmal zu wiederholen, damit alle Rudereinstellungen und die Standgasposition aktualisiert werden und das Failsafe richtig arbeitet. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 15: Wie Smart Safe Funktioniert

    übernimmt das System sofort wieder die Kontrolle, in der Praxis dauert das weniger als 4 Millisekunden !! Anforderungen an die Empfängerstromversorgung Wie sicher und Zuverlässig Ihr Spektrum 2,4 GHz System arbeitet ist maßgeblich von einer einwandfreien und richtig dimensionierten Empfängerstromversorgung abhängig, genau wie dies auch bei 35 MHz Fernsteuerungen der Fall ist.

  • Seite 16: Empfehlungen Zur Auslegung Der Stromversorgung

    Spannung von 6.0 Volt. Diese können in fast allen Arten von Flugmodellen und Hubschraubermodellen eingesetzt werden. Stellen Sie aber sicher, das die verwendeten Servos, für diese Spannungslage geeignet sind. Die Angaben hierzu befinden sich in der Regel auf den Verpackungen oder den Technischen Daten der Servo Hersteller. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 17: Tipps Zur Verwendung Des Spektrum 2,4 Ghz Systems

    Tipps zur Verwendung des Spektrum 2,4 GHz Systems Das mit Spektrum DSM2 ausgerüstetes Fernsteuersystem arbeitet ähnlich wie ein 35 MHz System. Im Anschluss werden einige der häufigsten Fragen unserer Kunden zum Spektrum 2,4 GHz System erklärt: 1. Frage: Was soll zuerst eingeschaltet werden, Sender oder Empfänger ? Antwort: Es spielt keine wesentliche Rolle was Sie zuerst einschalten.
  • Seite 18 Sender dank „Model Match“ keine Verbindung zu einem „falschen“ Empfänger herstellt. Es kann auch daran scheitern das der Bindeprozess nicht richtig durchgeführt, oder nicht zu Ende gebracht wurde. Führen Sie deshalb den Bindevorgang immer mit größtmöglicher Sorgfalt durch. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 19: Modelltyp Auswählen

    Mit der Roll Funktion blättern bis „Modell Typ“ unten im Display erscheint. Durch Drücken der Roll-Drucktaste die Funktion „Modell Typ“ aktivieren. Mit der Roll-Funktion wählen Sie im Display „ACRO“ aus, durch Drücken der Taste bestätigen Sie die Auswahl. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 20: Servo-Richtungsumkehr Aktivieren

    Roll-Drucktaste in den Programmier Modus der „SETUP LIST“ gelangen. Mit der Roll Funktion der Roll- Drucktaste aus der Liste „REVERSE“ auswählen. Mit der Roll-Funktion der Roll-Drucktaste aus der „SETUP LIST“ die Servo- Richtungsumkehr (REVERSE) auswählen. Durch Drücken der Taste die „REVERSE“ Funktion aktivieren. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 21: Servo Drehrichtung Umkehren

    Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Rollfunktion der Roll- Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 22: Servo Weg Einstellungen

    Um zu den Servo Weg Einstellungen (Travel Adjust) zu gelangen, drücken Sie bei eingeschaltetem Sender und der Display Grundanzeige einmal kurz die Roll-Drucktaste. Im Display erscheint „Adjust List“. Mit der Roll-Funktion blättern Sie durch die Liste und wählen die gewünschte Funktion „Travel Adjust“ aus. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 23 Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „List“ und anschließend „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 24 Rudder Dual Rate/Seitenruder Dual Rate Schalter Aileron Dual Rate/Querruder Dual Rate Schalter Aileron/Elevator Stick/Querruder-Höhenruder Steuerknüppel Elevator Trim/Höhenruder Trimmung Aileron Trim/Querruder Trimmung Roller/Roll-Drucktaste zur Programmierung der DX6i On/Off Switch/Ein-Aus Schalter Throttle Trim/Gas Trimmung Rudder Trim/Seitenruder Trimmung Throttle/Rudder Stick/Gas-Seitenruder Steuerknüppel Elevator Dual Rate/Höhenruder Dual Rate Schalter Gear/Flight Mode/Fahrwerk-Flugzustand Schalter Trainer/Bind/Lehrer-Schüler/Bind Taster...
  • Seite 25 Landung umgehend einzuleiten. Laden Sie den Akku umgehend mit einem geeigneten Ladegerät. Schüler Betrieb Der DX6i Sender ist vorbereitet für den Lehrer/Schüler Betrieb. Die DX6i kann als Lehrer- oder aber auch als Schülersender verwendet werden. Der Schalter für den Lehrer/Schüler Betrieb befindet sich am Sender oben links (Trainer).

  • Seite 26: Inhaltsverzeichnis

    Modell Name (Seite 35) Motor Not Aus (Seite 43) Sendeleistung (Seite 52) Servo Monitor (Seite 37) Dual Rate (Seite 46) Display Kontrast (Seite 53) Servo Reverse (Seite 39) Timer/Uhr (Seite 48) Kopieren/Löschen (Seite 55) Auswahl Programmeinstellungen (Seite 58) Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 27: Liste Der Grundeinstellungen Auswählen

    Drucktaste länger als drei Sekunden gedrückt. Die Taste wieder frei geben, die Display Anzeige wechselt in die Grundanzeige. Sie können auch über die Rollfunktion der Roll-Drucktaste blättern bis oben rechts im Display „Main“ erscheint und dann durch Drücken der Taste zur Display Grundanzeige zurückkehren, oder den Sender „Aus“ und wieder „Ein“ schalten. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 28: Modelltyp

    Funktion Modell Typ Die DX6i unterscheidet zwischen zwei Programmierarten: Flugzeug und Helikopter. Die DX6i kann Daten und Einstellungen für 10 verschiedene Modelle speichern. Dabei werden alle modellspezifischen Einstellungen für jedes Modell im Modellspeicher abgelegt. Einstellung Modell Typ Um in den Programmier-Modus und zu den Einstellungen zu gelangen, drücken Sie die Roll-Drucktaste während Sie den Sender einschalten.
  • Seite 29 Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Rollfunktion der Roll- Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 30: Funktion Modellname

    Alternativ dazu können Sie auch bei bereits eingeschaltetem Sender in der Display Grundanzeige, durch Drücken der Roll-Drucktaste in den Programmier Modus (SETUP LIST) gelangen. Mit der Roll- Funktion können Sie jetzt durch die Auswahlliste (SETUP LIST) blättern. Mit der Roll-Funktion blättern bis „MODEL NAME“ unten im Display erscheint. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 31: Modell Name

    Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Rollfunktion der Roll- Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 32: Servo Monitor

    Servo Monitor Der Servomonitor dient als nützliches Kontrollwerkzeug wenn Sie Ihren DX6i Sender programmieren. Er zeigt Servobewegung und Richtung der unterschiedlichen Funktionen und verschiedenen Schalterstellungen so wie Mischfunktionen an. Servo Monitor aktivieren Um in den Programmier Modus „MONITOR“ der „SETUP LIST“ und zu den Einstellungen zu gelangen, drücken Sie die Roll-Drucktaste während Sie den Sender einschalten.
  • Seite 33 Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll-Funktion der Roll-Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 34 Roll-Drucktaste in den Programmier Modus der „SETUP LIST“ gelangen. Mit der Roll Funktion der Roll- Drucktaste aus der Liste „REVERSE“ auswählen. Mit der Roll-Funktion der Roll-Drucktaste aus der „SETUP LIST“ die Servo- Richtungsumkehr (REVERSE) auswählen. Durch Drücken der Taste die „REVERSE“ Funktion aktivieren. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 35 Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Rollfunktion der Roll- Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 36: Motor Not Aus

    Motor Not Aus Die DX6i verfügt über eine „Motor Not Aus“ Funktion (Throttle Cut) Wenn die Not Aus Taste gedrückt wird , wird die Gas Funktion in eine vorprogrammierte Position gefahren (Leerlauf oder abstellen). Diese Funktion ermöglicht ein sicheres Abschalten des Motors in gefährlichen Situationen, oder ein bequemes Abstellen des Motors ohne dabei die Trimmung betätigen zu müssen.

  • Seite 37: Motor Not Aus Programmieren

    Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll Funktion der Roll-Drucktaste nach rechts oben zu „LIST“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 38 Flächen/Leitwerk Mischer Die DX6i ermöglicht die Auswahl zwischen drei Flächenmodell-Typen: Normal, Wölbklappen und Delta. Zusätzlich zu den Flächenmodell-Typen steht auch ein V-Leitwerk Mischer auf dem Display zur Verfügung. Normal Flächen-Typ Wenn die Funktionen Wölbklappen und Delta nicht aktiviert sind (INH), wird der Flügel-Typ „Normal“...

  • Seite 39: Flächen/Leitwerk-Typ Auswählen

    Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll Funktion der Roll-Drucktaste nach rechts oben zu „LIST“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 40: Wölbklappen, V-Leitwerk, Delta Typ Servozuordnung Am Empfänger

    • AUX1= Querruder Servo Steckplatz (linkes Querruder) • RUDD= Seitenruder Servo Steckplatz (rechtes VLW Ruder) • ELEV= Höhenruder Servo Steckplatz (linkes VLW Ruder) • ELEV= Höhenruder Servo Steckplatz (rechtes Querruder) • AILE= Querruder Servo Steckplatz (linkes Querruder) Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 41: Dual Rate

    Drucktaste während Sie den Sender einschalten. Mit der Roll-Funktion der Roll-Drucktaste aus der Liste „D/R COMBI“ auswählen. Um die „Dual Rate Combi“ Funktion zu aktivieren, blättern Sie mit der Roll-Funktion der Roll-Drucktaste zur Anzeige D/R Combi in der Liste und aktivieren diese durch einen Druck auf die Taste. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 42 Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll Funktion der Roll-Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 43: Countdown-Timer

    Timer/Zeitmessung, Uhr Die DX6i ist mit einer Timer Funktion ausgestattet die direkt auf dem Display angezeigt wird. Die Einstellung erfolgt in Minuten- und zehn- bzw. Sekunden Schritten. Es stehen zwei Funktionen zur Auswahl: Countdown Timer: Hier wird von einem einstellbaren Wert, bis max. 59 Minuten und 59 Sekunden, nach unten gezählt. Es ertönt alle 60 Sekunden ein Signalton.

  • Seite 44: Bedienschalter Für Die Uhr

    Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll Funktion der Roll-Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 45: Reichweitentest

    Mit der Roll Funktion der Roll-Drucktaste durch die Liste der Einstellungen (Adjust List) blättern und die Auswahlliste (SETUP LIST) im Display auswählen und durch Drücken der Taste aktivieren. Mit der Roll-Funktion der Roll-Drucktaste blättern Sie durch die Liste und wählen die Funktion “Range Check”aus. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 46 3. Überprüfen Sie nun alle Steuerfunktionen einzeln und versichern Sie sich das wirklich alle Ruder und Sonderfunktionen einwandfrei funktionieren. Bei verminderter Reichweite und unzureichender Funktion den Flugbetrieb einstellen und den technischen Service kontaktieren: service@jsb-gmbh.de oder Tel.: +49 4121-4619966 Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 47: Einstellen Der Sendeleistung

    Sendeleistung Diese Funktion ermöglicht es die Sendeleistung der DX6i entsprechend den gesetzlichen Bestimmungen einzustellen. Die Auswahl A-EU328 entspricht den deutschen Richtlinien und gesetzlichen Vorgaben, sowie den meisten europäischen Staaten und ist konform mit der europäischen Richtlinie EU 300-328. Die Einstellung B- US 247 darf nur in den USA und einigen Staaten außerhalb der EU verwendet werden.

  • Seite 48: Display Kontrast

    Roll-Drucktaste (ca. 3 Sec.) in den Programmier-Modus gelangen. Nach loslassen der Taste erscheint „Setup List“ auf dem Display. Mit der Roll-Funktion blättern Sie durch die Liste und wählen „Contrast“ aus. Durch Drücken der Taste gelangen Sie in die Einstellungen. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 49 Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll Funktion der Roll-Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 50: Kopier-Funktion/Speicher Löschen

    Roll-Drucktaste (ca. 3 Sec.) in den Programmier-Modus gelangen. Nach loslassen der Taste erscheint „Setup List“ auf dem Display. Blättern Sie mit der Roll-Funktion der Roll-Drucktaste nach unten durch die Liste und wählen Sie „Copy/Reset“ aus. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 51 Auswahl „No/Yes“, Nein/Ja und der Roll-Funktion treffen Sie Ihre Entscheidung, die durch Drücken der Taste ausgeführt wird. Display Anzeige bei Auswahl „Copy“ kopieren Achtung: Nehmen Sie Veränderungen an den Einstellungen immer am selben Modell vor, damit Ihre ursprüngliche Konfiguration in Kopie erhalten bleibt. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 52 Um zur Auswahlliste (SETUP LIST) der Einstellungen zurückzukehren blättern Sie mit der Roll Funktion der Roll-Drucktaste nach rechts oben zu „List“. Durch Drücken der Roll-Drucktaste aktivieren Sie die Auswahlliste (SETUP LIST) die dann wieder auf dem Display erscheint und die nächste Auswahl ermöglicht. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 53: Programmiereinstellungen

    Funktion blättern Sie durch die Liste und wählen die gewünschte Programmierfunktion aus. Modellauswahl (Seite 60) Mischer 1 (Seite 70) Dual Rate und Exponential (Seite 62) Mischer 2 (Seite 70) Servo-Wegeinstellung (Seite 64) Differenzierung (Seite 75) Servo-Neutralstellung (Seite 66) Liste der Grundeinstellungen (Seite 31) Querruder/Wölbklappen (Seite 68) Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 54: Programmiereinstellungen Auswählen

    Grundanzeige zurück, in dem Sie, die Roll-Drucktaste länger als drei Sekunden gedrückt halten und dann loslassen. Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 55: Modellauswahl

    Modellauswahl Die DX6i ist mit 10 Modellspeichern ausgestattet. Je Speicherplatz kann ein Flugmodell/Helikopter gespeichert werden. Mit der Möglichkeit für jedes Modell einen Namen mit bis zu 8 Zeichen zu vergeben wird die Auswahl des gewünschten Modells vereinfacht (siehe Seite 83).
  • Seite 56 Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Modellerkennung Die DX6i ist mit der patentierten „Model Match“ Technologie ausgestattet, die verhindert, das Sie ein Modell mit falschem Modellspeicher in Betrieb nehmen. Dadurch wird vermieden das Servogetriebe zerstört, Anlenkungen verbogen oder Modelle durch falsche Einstellungen zerstört werden.

  • Seite 57: Dual Rate Und Exponential

    Abstimmung aller Einstellungen die Dual Rate Funktion für alle Ruderfunktionen mit nur einem Schalter umzuschalten. Beachten Sie hierzu die Seite 93 (Combi Schalter) in dieser Anleitung. Die Dual Rate Werte sind einstellbar von 0-100%. Die Grundeinstellung im Auslieferungszustand der DX6i für die Schalterpositionen 0 und 1 ist 100% Exponentiale Werte können von –100% bis +100% eingestellt werden.
  • Seite 58 Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 59: Servo-Wegeinstellung

    Um zu den Servo Weg Einstellungen (Travel Adjust) zu gelangen, drücken Sie bei eingeschaltetem Sender und der Display Grundanzeige einmal kurz die Roll-Drucktaste. Im Display erscheint „Adjust List“. Mit der Roll-Funktion blättern Sie durch die Liste und wählen die gewünschte Funktion „Travel Adjust“ aus. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 60 Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „List“ und anschließend „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 61: Servo Neutralposition-Mittelstellung

    Um zur Einstellung der Servo Neutralposition (Sub-Trim) zu gelangen, drücken Sie bei eingeschaltetem Sender und der Display Grundanzeige einmal kurz die Roll-Drucktaste. Im Display erscheint „Adjust List“. Mit der Roll-Funktion blättern Sie durch die Liste und wählen die gewünschte Funktion „Sub-Trim“ aus. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 62 Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „List“ und anschließend „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 63: Wölbklappen-Funktion

    Um zur Einstellung der Wölbklappenfunktion (FLAP) zu gelangen, drücken Sie bei eingeschaltetem Sender und der Display Grundanzeige einmal kurz die Roll-Drucktaste. Im Display erscheint „Adjust List“. Mit der Roll-Funktion blättern Sie durch die Liste und wählen die gewünschte Funktion „FLAP“ aus. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 64 Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „List“ und anschließend „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Werteinstellung kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 65: Programmierung Mischer 1 Oder 2 Aktivieren

    Programmierbare Mischer 1 und 2 Die DX6i ist mit zwei frei programmierbaren Mischern ausgestattet die es ermöglichen mittels Steuerknüppel oder Schalter den Ausgang von zwei (2) oder mehr Servos zu steuern. Diese Funktion erlaubt das Mischen eines beliebigen Kanals, zu jedem beliebigen anderen Kanal. Es besteht auch die Möglichkeit einen beliebigen Kanal mit sich selbst zu mischen.

  • Seite 66: Geber-Kanal Und Nehmer-Kanal Auswählen

    Mit der Roll-Funktion der Roll-Drucktaste wählen Sie den Geberkanal (links) in der Display-Anzeige aus. Drücken Sie die Taste um die Auswahl der möglichen Geber-Kanäle zu aktivieren, mit der Roll-Funktion können Sie nun durch die Kanäle blättern und durch anschließendes Drücken der Taste wird der ausgewählte Kanal als Geber-Kanal gespeichert. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 67: Mischer

    Mit der Roll-Funktion stellen Sie den gewünschten Mischwert ein, beachten Sie das positive + und negative – Werte eingestellt werden können die, die Funktionsrichtung und den Weg für den Nehmer-Kanal beeinflussen. Nach Einstellung der gewünschten Werte, drücken Sie die Taste um die Werte zu speichern. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 68: Mischer Schaltfunktion Programmieren

    Drücken Sie die Taste um die Schalter Auswahlfunktion zu aktivieren. Mit der Roll-Funktion wählen Sie den gewünschten Schalter der die Mischfunktion aktivieren soll. Nach Auswahl des gewünschten Schalters drücken Sie die Taste um die Programmierung zu speichern. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 69: Trimmung Für Mischer Aktivieren

    Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „List“ und anschließend „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...

  • Seite 70: Differenzierung

    Um zur Programmierebene für die Querruder Differenzierung (Differential) zu gelangen, drücken Sie bei eingeschaltetem Sender und der Display Grundanzeige einmal kurz die Roll-Drucktaste. Im Display erscheint „Adjust List“. Mit der Roll-Funktion wählen Sie aus der Liste “Differential” aus Spektrum DX6i Bedienungsanleitung/Flugmodelle...
  • Seite 71 Alternativ dazu können Sie mit der Roll-Funktion oben rechts im Display „List“ und anschließend „Main“ auswählen, durch anschließendes Drücken der Taste gelangen Sie zurück zur Display Grundanzeige. Durch Aus/Einschalten des Senders nach der Modellauswahl kehren Sie ebenfalls zur Display Grundanzeige zurück. Spektrum DX6i Bedienungsanleitung/Flugmodelle...
