1.4 Begriffe und Abkürzungen
0
LRL LRV
1 OPL: Das OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druck-
schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan-
schluss zu beachten. Druck- Temperaturabhängigkeit beachten. Der OPL darf nur kurzzeitig angelegt werden.
2 MWP: Der MWP (Maximum Working Pressure/max. Betriebsdruck) für die Sensoren ist abhängig vom druck-
schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan-
schluss zu beachten. Druck- Temperaturabhängigkeit beachten. Der MWP darf unbegrenzt am Gerät anliegen.
Der MWP befindet sich auf dem Typenschild.
3 Der Maximale Sensormessbereich entspricht der Spanne zwischen LRL und URL. Dieser Sensormessbereich
entspricht der maximal kalibrierbaren/justierbaren Messspanne.
4 Die Kalibrierte/ Justierte Messspanne entspricht der Spanne zwischen LRV und URV. Werkeinstellung:
0...URL. Andere kalibrierte Messspannen können kundenspezifisch bestellt werden.
p Druck
LRL Lower range limit = untere Messgrenze
URL Upper range limit = obere Messgrenze
LRV Lower range value = Messanfang
URV Upper range value = Messende
TD Turn Down = Messbereichsspreizung. Beispiel - siehe folgendes Kapitel.
Der Turn Down wird im Werk voreingestellt und ist änderbar.
1.5

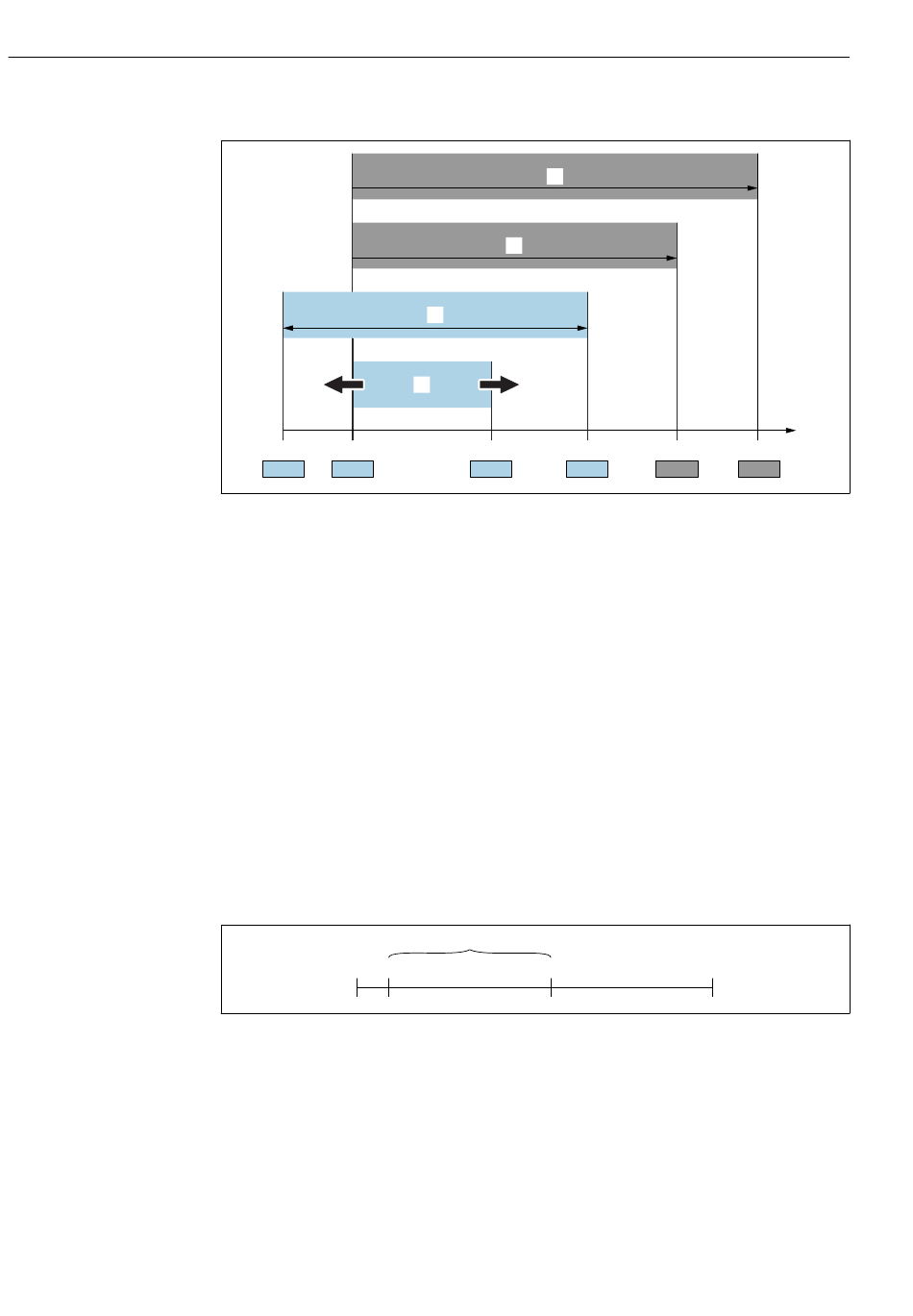

Turn down Berechnung

LRL LRV
1 Kalibrierte/Justierte Messspanne
2 Auf Nullpunkt basierende Spanne
3 Obere Messgrenze
1
2
3
4
URV URL
1 = 2
URV
Cerabar PMC21 IO-Link
p
MWP OPL
A0029505
3
URL
A0029545
