Cerabar PMC21 IO-Link
1) Für die Schaltausgang 1 x PNP + 4...20 mA Ausgang können 100 mA über den gesamten Temperaturbereich garantiert werden. Bei geringeren
Umgebungstemperaturen können höhere Ströme gewährleistet, jedoch nicht garantiert werden. Typischer Wert bei 20 °C (68 °F) ca. 200 mA. Für
den Schaltausgang "1 x PNP" können 200 mA über den gesamten Temperaturbereich garantiert werden.
2) Abweichend zum IO-Link Standard werden größere Ströme unterstützt.
Endress+Hauser
6.1.3

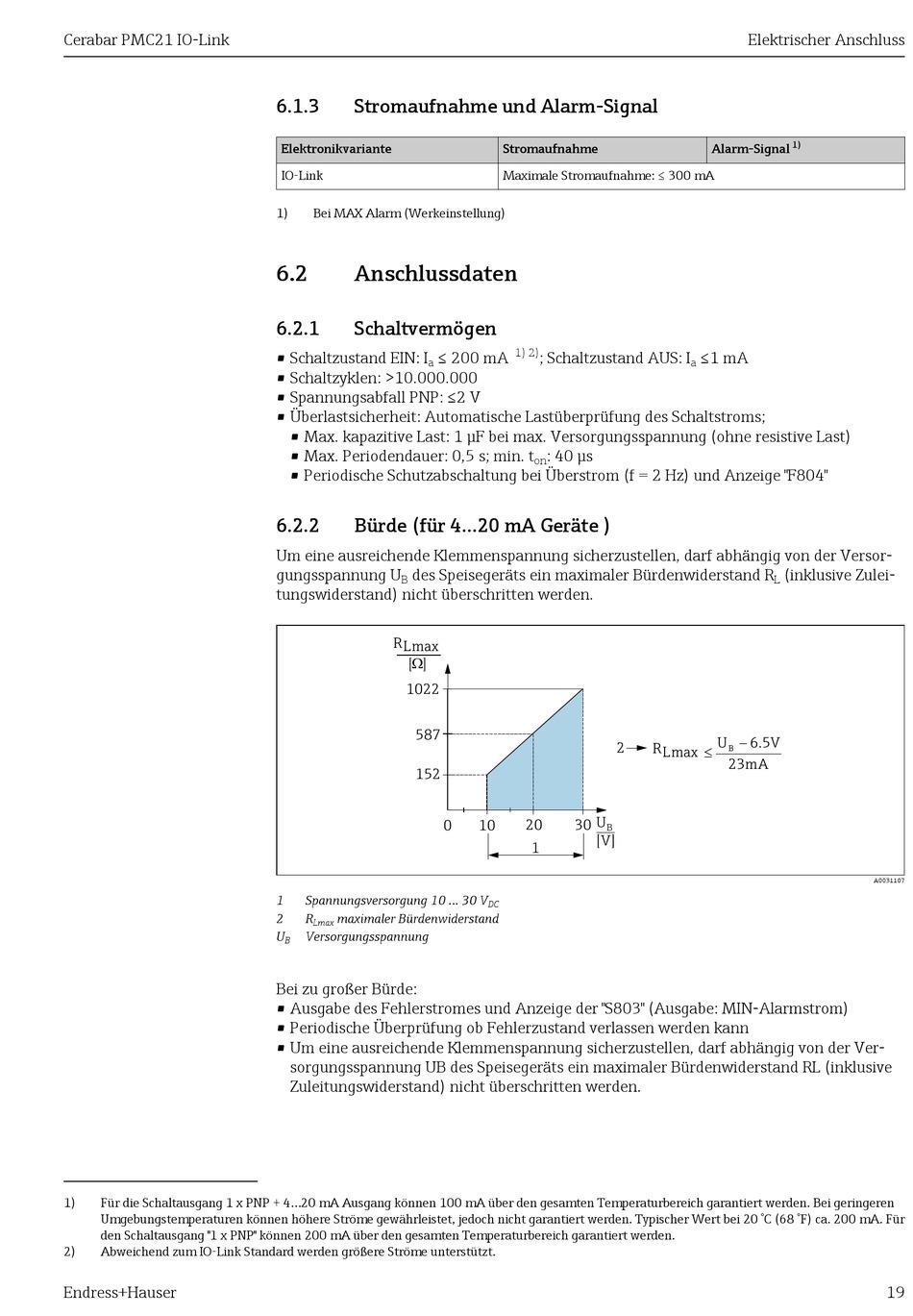

Stromaufnahme und Alarm-Signal

Elektronikvariante
IO-Link
1) Bei MAX Alarm (Werkeinstellung)
6.2

Anschlussdaten

6.2.1 Schaltvermögen
• Schaltzustand EIN: I ≤ 200 mA
a
• Schaltzyklen: >10.000.000
• Spannungsabfall PNP: ≤2 V
• Überlastsicherheit: Automatische Lastüberprüfung des Schaltstroms;
• Max. kapazitive Last: 1 μF bei max. Versorgungsspannung (ohne resistive Last)
• Max. Periodendauer: 0,5 s; min. t
• Periodische Schutzabschaltung bei Überstrom (f = 2 Hz) und Anzeige "F804"
6.2.2 Bürde (für 4...20 mA Geräte )
Um eine ausreichende Klemmenspannung sicherzustellen, darf abhängig von der Versor-
gungsspannung U des Speisegeräts ein maximaler Bürdenwiderstand R
B
tungswiderstand) nicht überschritten werden.
R
L max
[ ] W
1022
587
152
0
1 Spannungsversorgung 10 ... 30 V
2 R maximaler Bürdenwiderstand
Lmax
U Versorgungsspannung
B
Bei zu großer Bürde:
• Ausgabe des Fehlerstromes und Anzeige der "S803" (Ausgabe: MIN-Alarmstrom)
• Periodische Überprüfung ob Fehlerzustand verlassen werden kann
• Um eine ausreichende Klemmenspannung sicherzustellen, darf abhängig von der Ver-
sorgungsspannung UB des Speisegeräts ein maximaler Bürdenwiderstand RL (inklusive
Zuleitungswiderstand) nicht überschritten werden.
Stromaufnahme
Maximale Stromaufnahme: ≤ 300 mA
1) 2)
; Schaltzustand AUS: I
: 40 μs
on
2
U
20 30
10
B
[V]
1
DC
Elektrischer Anschluss
1)
Alarm-Signal
≤1 mA
a
(inklusive Zulei-
L
U 6.5V
-
R
B
L max £
23mA
A0031107
19
