Montage

14

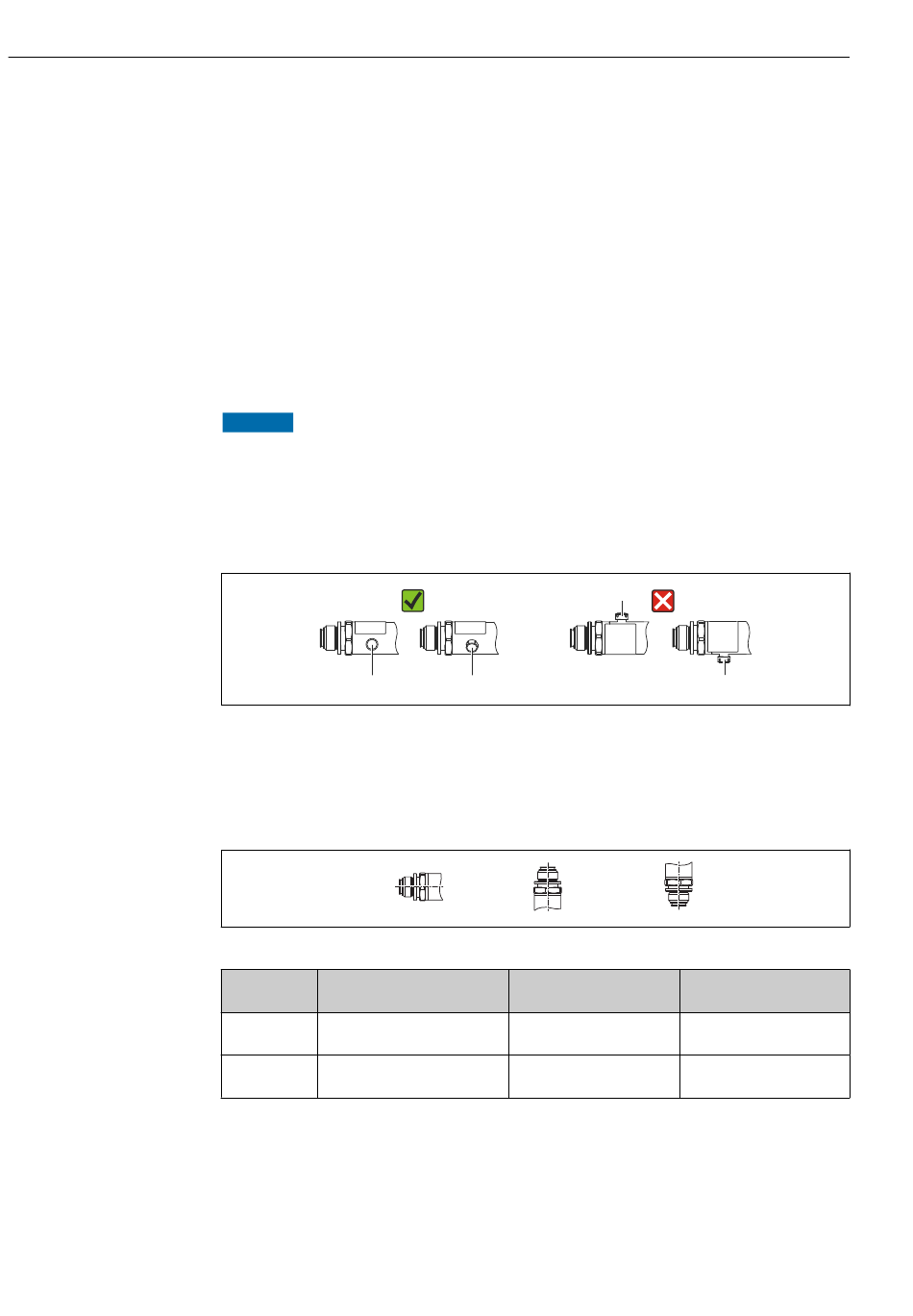

5 Montage
5.1

Montagebedingungen

• Bei der Montage, beim elektrischen Anschließen und im Betrieb darf keine Feuchtigkeit
in das Gehäuse eindringen.
• Prozessmembrane nicht mit spitzen und/oder harten Gegenständen eindrücken oder rei-
nigen.
• Schutz der Prozessmembrane erst kurz vor dem Einbau entfernen.
• Kabeleinführung immer fest zudrehen.
• Kabel und Stecker möglichst nach unten ausrichten um das Eindringen von Feuchtigkeit
(z.B. Regen- oder Kondenswasser) zu vermeiden.
• Gehäuse vor Schlageinwirkung schützen
• Bei Geräten mit Relativdrucksensor gilt folgender Hinweis:
HINWEIS
Falls ein aufgeheiztes Gerät durch einen Reinigungsprozess (z.B. kaltes Wasser)
abgekühlt wird, entsteht ein kurzzeitiges Vakuum, wodurch Feuchtigkeit über das
Druckausgleichselement (1) in den Sensor gelangen kann.
Gerät kann zerstört werden!
‣
Montieren Sie das Gerät in diesem Fall so, dass das Druckausgleichselement (1) mög-
lichst schräg nach unten oder zur Seite zeigt.
1
5.2

Einfluss der Einbaulage

Die Einbaulage ist beliebig, kann aber eine Nullpunktverschiebung verursachen, d.h. bei
leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an.
A
Typ Achse der Prozessmembrane
horizontal (A)
< 1 bar (15 psi) Kalibrationslage, kein Einfluss
> 1 bar (15 psi) Kalibrationslage, kein Einfluss
1
1
B
Prozessmembrane zeigt
nach oben (B)
Bis zu
+0,3 mbar (+0,0044 psi)
Bis zu
+3 mbar (+0,0435 psi)
Cerabar PMC21 IO-Link
1
C
Prozessmembrane zeigt
nach unten (C)
Bis zu
–0,3 mbar (–0,0044 psi)
Bis zu
–3 mbar (–0,0435 psi)
Endress+Hauser
A0022252
A0024708
