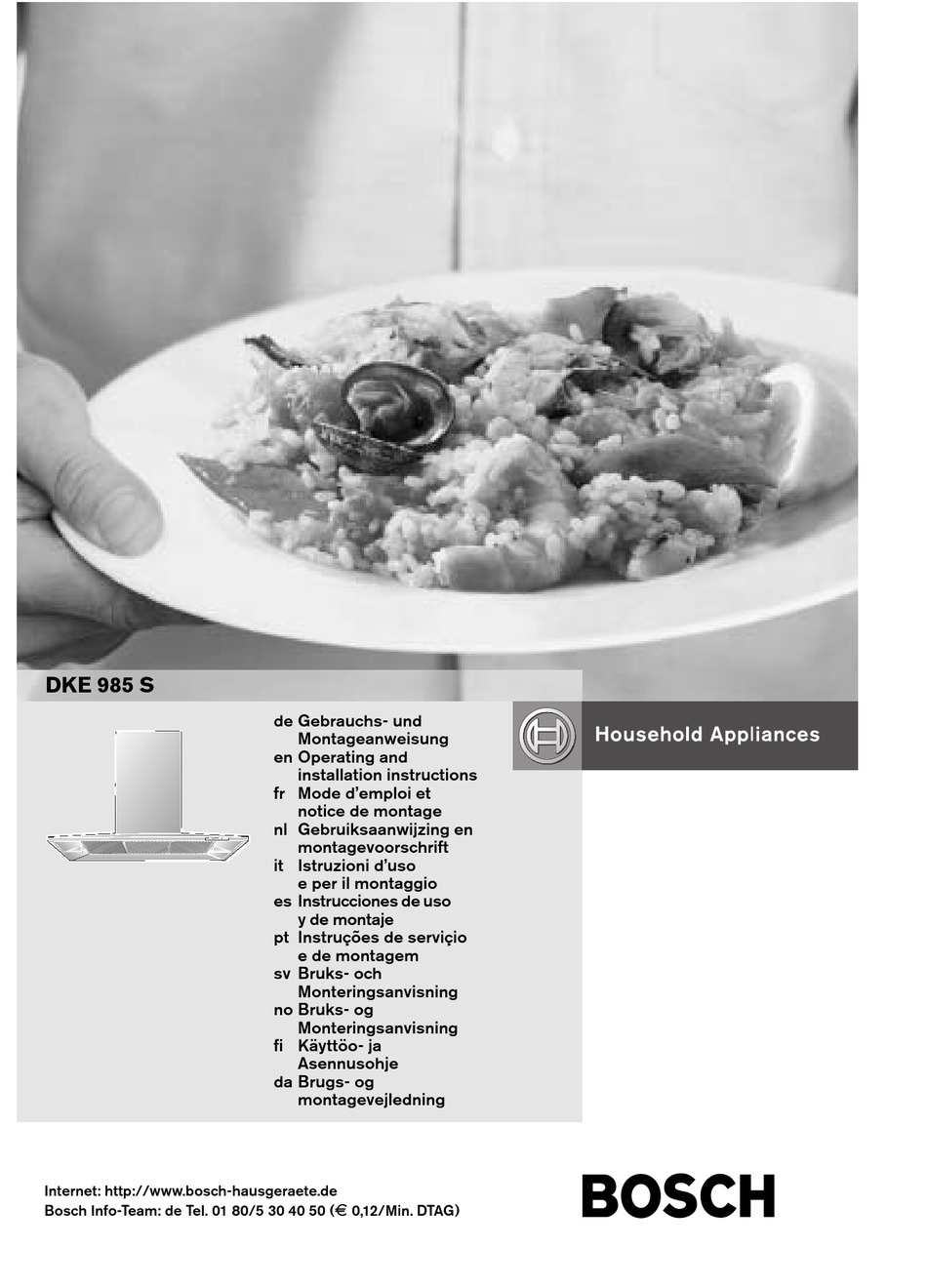

Instruções de serviçio e de montagem sv Bruks- och Monteringsanvisning no Bruks- og Monteringsanvisning fi Käyttöo- ja Asennusohje da Brugs- og montagevejledning Internet: http://www.bosch-hausgeraete.de Bosch Info-Team: de Tel. 01 80/5 30 40 50 (E 0,12/Min. DTAG)
Seite 2
Seite 03 – 17 página 093 – 107 page 18 – 32 108 – 122 pages 33 – 47 side 123 – 137 pagina 48 – 62 Sivu 138 – 152 pagina 63 – 77 side 153 – 167 página 78 –...
Gebrauchsanweisung: Gerätebeschreibung Betriebsarten Kamin- Dies kann erreicht werden, wenn durch verblendung nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Schalter Verbrennungsluft nachströmen kann. Licht/Lüfter Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Vor dem ersten Benutzen Wichtige Hinweise: Bevor Sie das neue Gerät benutzen, Diese Gebrauchsanweisung gilt für lesen Sie bitte sorgfältig die mehrere Geräte-Ausführungen. Gebrauchsanweisung. Es ist möglich, dass einzelne Sie enthält wichtige Informationen für Ihre Ausstattungsmerkmale beschrieben Sicherheit sowie zum Gebrauch und zur sind, die nicht auf Ihr Gerät zutreffen.
Bedienen der Dunstabzugshaube Der Küchendunst wird am wirkungsvollsten beseitigt durch: Einschalten der Dunstabzugshaube bei Kochbeginn. Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Bei diesem Gerät können die Lüfter wahlweise von Hand auf die gewünschte Stufe geschaltet werden (Handbetrieb) oder durch die Automatik den Erfordernissen entsprechend vollautomatisch geregelt werden (Automatikbetrieb).
Seite 6
Bedienen der Dunstabzugshaube Automatikbetrieb Umschalten auf Handbetrieb: Einschalten: Durch Drücken der Taste können Sie Ü jederzeit von Automatikbetrieb auf Drücken Sie die Taste Ü Handbetrieb umschalten. Der Lüfter läuft mindestens auf Stufe Intervallüftung Zur Belüftung der Küche im stündlichen Intervall auf kleinster Lüfterstufe, rund um die Uhr.
Seite 7
Bedienen der Dunstabzugshaube Ausschalten Sonderfunktionen Mit Lüfternachlauf aus Handbetrieb: Einstellen der Empfindlichkeit der Sensorsteuerung: Drücken Sie die Taste 1. Automatiktaste drücken und halten. – 2. Durch Drücken der Taste bzw. wird die aktuelle Empfindlichkeit angezeigt. – 3. Jetzt können Sie mit der Taste bzw.
Filter und Wartung Fettfilter: Aus- und Einbauen der Metall-Fettfilter: Achtung: Die Halogenlampen müssen Zur Aufnahme der fettigen Bestandteile ausgeschaltet und abgekühlt sein. des Küchendunstes sind Metall- Fettfilter eingesetzt. 1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Die Filtermatten bestehen aus unbrenn- Fettfilter ab.
Seite 9
Filter und Wartung Aktivkohlefilter: Sättigungsanzeige: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Bei Sättigung des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige ã leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechselt werden. Einbauen: Ausbauen: Achtung: Die Halogenlampen müssen Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.
Reinigen und Pflegen Auswechseln der Lampen Dunstabzugshaube durch Ziehen des 1. Schalten Sie die Dunstabzugshaube aus Netzsteckers bzw. Ausschalten der und machen Sie durch Ziehen des Netz- Sicherung stromlos machen. steckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von Die Halogenbirnen werden bei Betrieb abgelagertem Fett reinigen.
Störungen Einstellung der Sättigungsanzeige ã Wenn in der Anzeige ein oder Sollte die Umstellung der Betriebsart erscheint: (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sättigungsanzeige für die Filter Siehe Abschnitt „Filter und Wartung”. entsprechend umgestellt werden (siehe Wenn sich die Dunstabzugshaube nicht Montageanweisung).
Montageanweisung: Wichtige Hinweise Über Gas-Kochstellen ist die Montage Altgeräte sind kein wertloser Abfall. der Dunstabzugshaube bei einem Durch umweltgerechte Entsorgung können Mindestabstand von 650 mm – Abb. 1 – wertvolle Rohstoffe wiedergewonnen nur zulässig, wenn folgende Nennwärme- werden. belastungen (Hs) nicht überschritten Bevor Sie das Altgerät entsorgen, machen werden: Sie es unbrauchbar.
Vor der Montage Abluftbetrieb mind.40 mind. 45 700-1105 mind.550 Die Abluft wird über einen Lüftungsschacht Dies kann erreicht werden, wenn durch nach oben, oder direkt durch die Außen- nicht verschließbare Öffnungen, z. B. in wand ins Freie geleitet. Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch Die Abluft darf weder in einen in Betrieb andere techn.
Seite 14
Vor der Montage Optimale Leistung der Dunstabzugs- Anschluss Abluftrohr l 150 mm: haube: Abluftrohr direkt am Luftstutzen Kurzes, glattes Abluftrohr. befestigen. Möglichst wenig Rohrbögen. Möglichst große Rohrdurchmesser und Anschluss Abluftrohr l 120 mm: große Rohrbögen. Reduzierstutzen in den Luftstutzen Der Einsatz von langen, rauhen einsetzen, 2 Löcher l 3 mm vorbohren Abluftrohren, vielen Rohrbögen oder und verschrauben.
Vor der Montage Elektrischer Anschluss Die Dunstabzugshaube darf nur an eine Vorbereiten der Wand vorschriftsmäßig installierte Schutzkontakt- Die Wand muss eben und senkrecht steckdose angeschlossen werden. sein. Die Schutzkontaktsteckdose möglichst Bei Geräten mit Beleuchtung hinten: direkt hinter der Kaminverblendung Wird direkt unter die Dunstabzugshaube anbringen.
Seite 16
Einbauen Hinweis: Achten Sie auf eventuell zu Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen. montierende Sonderzubehörteile. 1. Fettfilter abnehmen 5. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben. (siehe Gebrauchsanweisung). 6. Die beiden oberen Sechskant- 2. Von der Decke bis zur Unterkante der schrauben bis auf ca.
Seite 17
Einbauen 08. Die beiden unteren Sechskant- 13. Die beiden Teile der Kaminverblendung schrauben eindrehen. ineinander schieben (Schlitze am obe- ren Teleskopteil nach unten) und in den Vor dem Festdrehen der Ausschnitt an der Dunstabzugshaube 4 Schrauben ist die Dunstabzugs- einsetzen. haube auszurichten.
