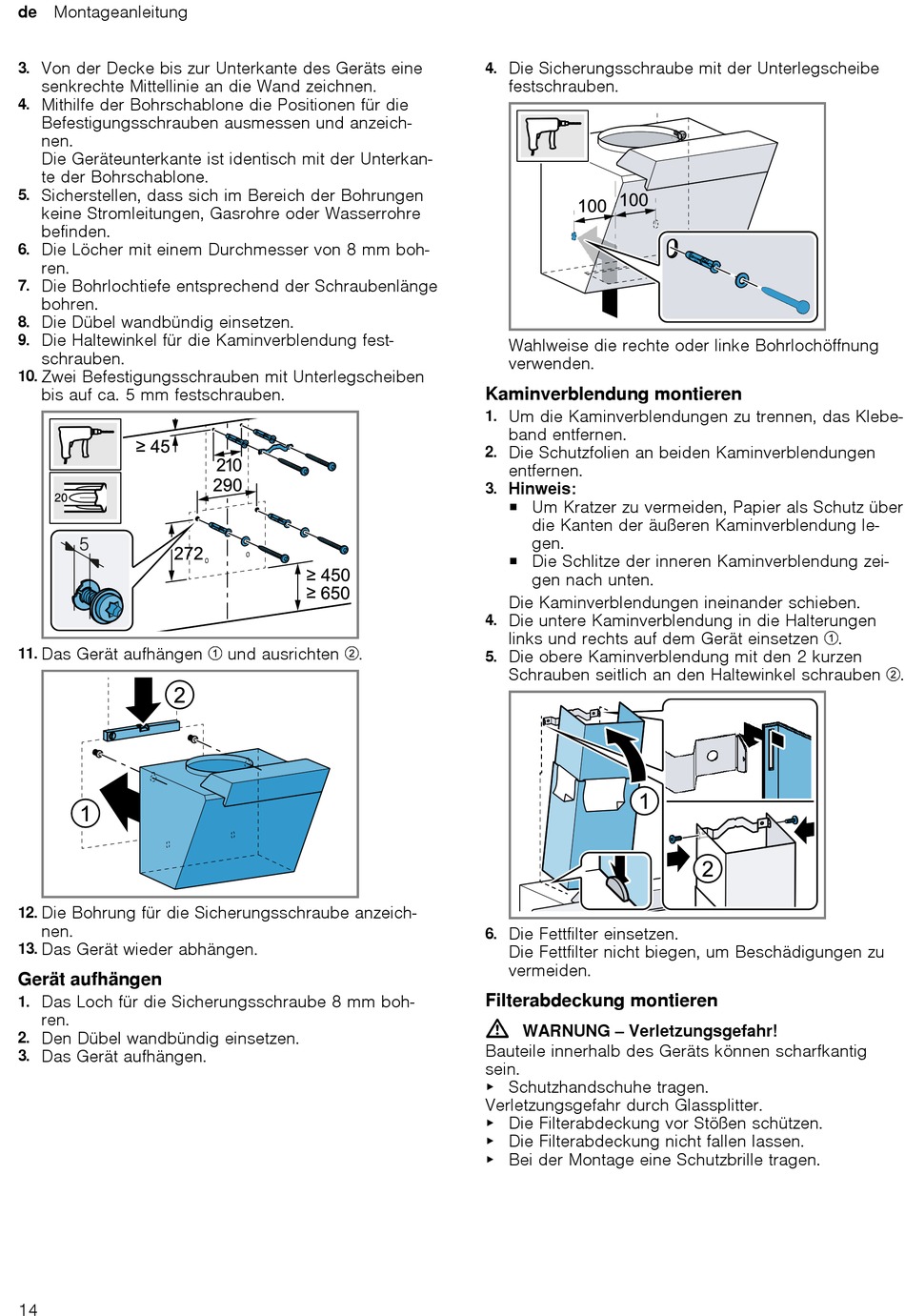

NEFF D85IEE1S0 Gebrauchs- Und Montageanleitung Seite 14

de Montageanleitung
Von der Decke bis zur Unterkante des Geräts eine
3.
senkrechte Mittellinie an die Wand zeichnen.
Mithilfe der Bohrschablone die Positionen für die
4.
Befestigungsschrauben ausmessen und anzeich-
nen.
Die Geräteunterkante ist identisch mit der Unterkan-
te der Bohrschablone.
Sicherstellen, dass sich im Bereich der Bohrungen
5.
keine Stromleitungen, Gasrohre oder Wasserrohre
befinden.
Die Löcher mit einem Durchmesser von 8 mm boh-
6.
ren.
Die Bohrlochtiefe entsprechend der Schraubenlänge
7.
bohren.
Die Dübel wandbündig einsetzen.
8.
Die Haltewinkel für die Kaminverblendung fest-
9.
schrauben.
Zwei Befestigungsschrauben mit Unterlegscheiben
10.
bis auf ca. 5 mm festschrauben.
Das Gerät aufhängen
11.
Die Bohrung für die Sicherungsschraube anzeich-
12.
nen.
Das Gerät wieder abhängen.
13.
Gerät aufhängen
Das Loch für die Sicherungsschraube 8 mm boh-
1.
ren.
Den Dübel wandbündig einsetzen.
2.
Das Gerät aufhängen.
3.
14
​ ⁠ und ausrichten ​ ⁠ .
Die Sicherungsschraube mit der Unterlegscheibe
4.
festschrauben.
Wahlweise die rechte oder linke Bohrlochöffnung
verwenden.
Kaminverblendung montieren
Um die Kaminverblendungen zu trennen, das Klebe-
1.
band entfernen.
Die Schutzfolien an beiden Kaminverblendungen
2.
entfernen.
3. Hinweis:
¡ Um Kratzer zu vermeiden, Papier als Schutz über
die Kanten der äußeren Kaminverblendung le-
gen.
¡ Die Schlitze der inneren Kaminverblendung zei-
gen nach unten.
Die Kaminverblendungen ineinander schieben.
Die untere Kaminverblendung in die Halterungen
4.
links und rechts auf dem Gerät einsetzen
Die obere Kaminverblendung mit den 2 kurzen
5.
Schrauben seitlich an den Haltewinkel schrauben
Die Fettfilter einsetzen.
6.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
Filterabdeckung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
Schutzhandschuhe tragen.
▶
Verletzungsgefahr durch Glassplitter.
Die Filterabdeckung vor Stößen schützen.
▶
Die Filterabdeckung nicht fallen lassen.
▶
Bei der Montage eine Schutzbrille tragen.
▶
​ ⁠ .
​ ⁠ .
