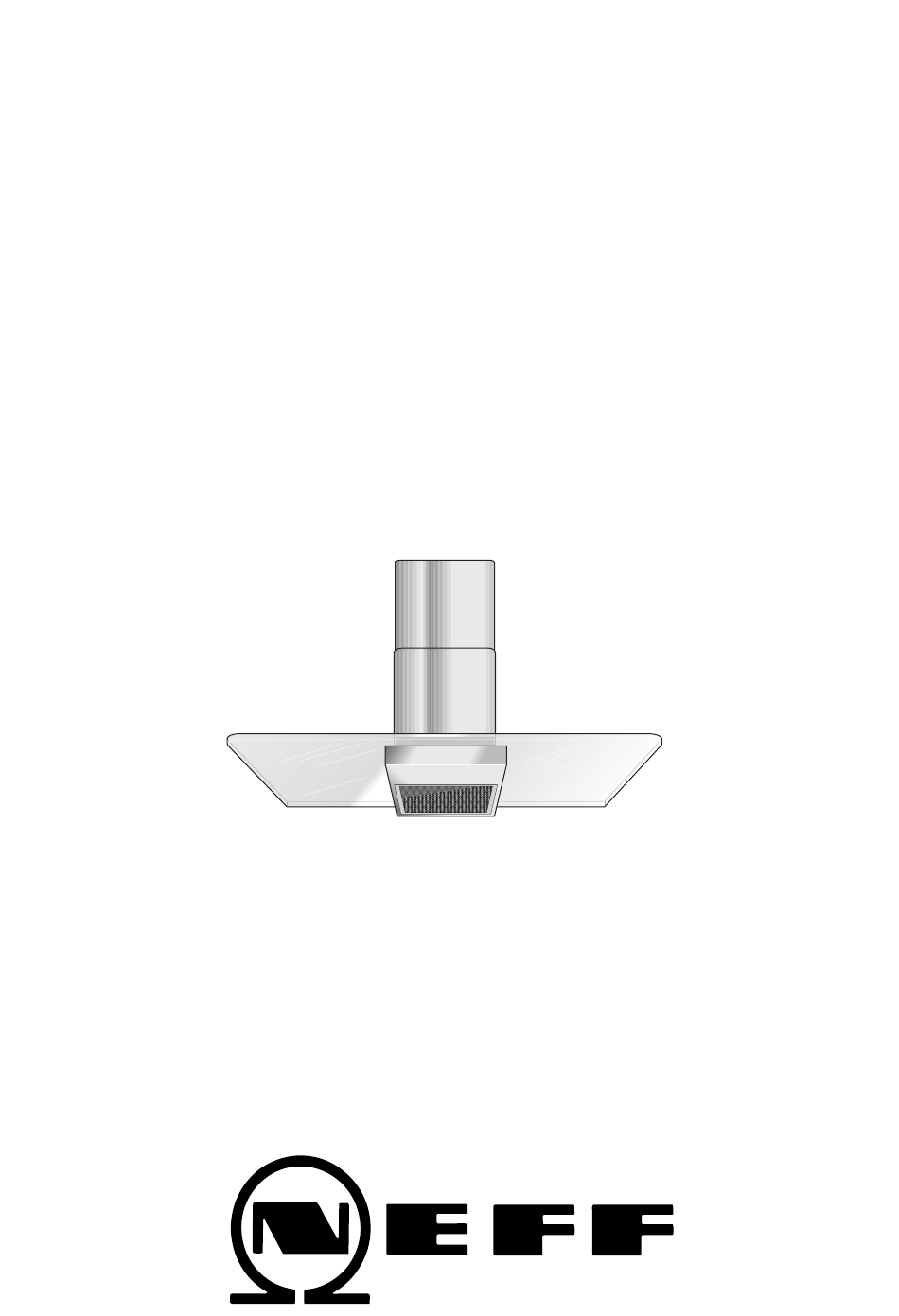

- Seite 1 Gebrauchs- und Montageanleitung D86E21N0 D89E21N0...
- Seite 2 Abb. 1 Abb. 1 ELEKTRO...
- Seite 3 Gebrauchsanleitung Betriebsarten Abluftbetrieb: Umluftbetrieb: Der Lüfter der Dunstabzugshaube saugt Hierzu muss ein Aktivkohlefilter den Küchendunst an und eingebaut werden (siehe Filter und leitet ihn durch den Fettfilter ins Freie. Wartung). Der Fettfilter nimmt die fettigen Das komplette Montage-Set sowie Bestandteile des Küchendunstes auf. die Ersatzfilter können Sie beim Die Küche bleibt weitgehend frei von Fachhandel erwerben.
- Seite 4 Vor dem ersten Benutzen Wichtige Hinweise: Bevor Sie das neue Gerät benutzen, Diese Gebrauchsanleitung gilt für lesen Sie bitte sorgfältig die mehrere Geräte-Ausführungen. Gebrauchsanleitung. Es ist möglich, dass einzelne Sie enthält wichtige Informationen für Ihre Ausstattungsmerkmale beschrieben Sicherheit sowie zum Gebrauch und zur sind, die nicht auf Ihr Gerät zutreffen.
- Seite 5 Vor dem ersten Benutzen Sicherheitshinweise Unter der Dunstabzugshaube nicht Kinder nicht mit dem Gerät spielen flambieren. lassen. Brandgefahr am Fettfilter durch Erwachsene und Kinder dürfen nie aufsteigende Flammen. unbeaufsichtigt das Gerät betreiben, Die Kochstellen müssen immer mit – wenn sie körperlich oder geistig dazu Kochgeschirr abgedeckt sein.
- Seite 6 Bedienen der Dunstabzugshaube Intensivstufe: Der Küchendunst wird am wirkungsvollsten beseitigt durch: Durch die Intensivstufe wird die höchste Leistung erreicht. Einschalten der Dunstabzugshaube Sie wird kurzzeitig benötigt. bei Kochbeginn. Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Einstellen der gewünschten Lüfterstufe: Drücken Sie die entsprechende Taste.
- Seite 7 Filter und Wartung Fettfilter: Aus- und Einbauen der Metall-Fettfilter: Achtung: Die Halogenlampen müssen Zur Aufnahme der fettigen Bestandteile ausgeschaltet und abgekühlt sein. des Küchendunstes sind Metall- Fettfilter eingesetzt. 1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Die Filtermatten bestehen aus unbrenn- Fettfilter ab.
- Seite 8 Filter und Wartung Aktivkohlefilter: Ein- und Ausbauen: Achtung: Die Halogenlampen müssen Zum Binden der Geruchsstoffe beim ausgeschaltet und abgekühlt sein. Umluftbetrieb. Achtung: 1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall- Bei zunehmender Sättigung mit fetthaltigen Fettfilter). Rückständen erhöht sich die Entflammbar- keit und die Funktion der Dunstabzugs- 2.
- Seite 9 Reinigen und Pflegen Dunstabzugshaube durch Ziehen des Edelstahloberflächen: Netzsteckers bzw. Ausschalten der Verwenden Sie einen milden nicht Sicherung stromlos machen. scheuernden Edelstahlreiniger. Reinigen Sie nur in Schliffrichtung. Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit Wir empfehlen unseren Edelstahlreiniger sand-, soda-, säure- oder chloridhaltigen Nr.
- Seite 10 Auswechseln der Lampen Glühlampen: Halogenlampen: 1. Schalten Sie die Dunstabzugshaube aus 1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des und machen Sie durch Ziehen des Netz- Netzsteckers oder Ausschalten der steckers oder Ausschalten der Sicherung Sicherung die Dunstabzugshaube die Dunstabzugshaube stromlos.
- Seite 11 Montageanleitung: Wichtige Hinweise Zusätzliche Hinweise bei Gas-Koch- Altgeräte sind kein wertloser Abfall. geräten: Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen Bei der Montage über Gaskochstellen werden. sind die national einschlägigen gesetzlichen Bevor Sie das Altgerät entsorgen, machen Bestimmungen (z. B. in Deutschland: Sie es unbrauchbar.
- Seite 12 Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht Dies kann erreicht werden, wenn durch nach oben, oder direkt durch die nicht verschließbare Öffnungen, z. B. in Außenwand ins Freie geleitet. Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch Die Abluft darf weder in einen in Betrieb andere techn.
- Seite 13 Vor der Montage Optimale Leistung der Dunstabzugs- Anschluss Abluftrohr l 150 mm: haube: Abluftrohr direkt Kurzes, glattes Abluftrohr. am Luftstutzen Möglichst wenig Rohrbögen. befestigen. Bei Verwendung Möglichst große Rohrdurchmesser und eines Aluminium- große Rohrbögen. rohres den Der Einsatz von langen, rauhen Anschlussbereich Abluftrohren, vielen Rohrbögen oder vorher glätten.
- Seite 14 Vor der Montage Elektrischer Anschluss Vorbereiten der Wand Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt- Die Wand muss eben und senkrecht steckdose angeschlossen werden. sein. Die Schutzkontaktsteckdose möglichst Achten Sie auf eine ausreichende direkt hinter der Kaminverblendung Tragfähigkeit der Wand. anbringen.
- Seite 15 Montagevorbereitung 5. Den Haltewinkel für die Die Dunstabzugshaube ist für die Kaminverblendung anschrauben. Montage an die Küchenwand vorgesehen. 1. Fettfilter abnehmen 6. Die 2 mittleren Schrauben als (siehe Gebrauchsanleitung). Montagehilfe bis auf ca. 5 mm eindrehen. 2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
- Seite 16 Montage 7. Die Schutzfolie von der Dunstabzugs- 10. Den beiliegenden Schutzkarton für die haube abziehen. Glasscheibe auflegen. Die Dunstabzugshaube einhängen, 11. Die Glasscheibe auflegen und den ausrichten und festschrauben. Schutzkarton entfernen. 12. Glasscheibe festschrauben. 8. Rohrverbindung herstellen. 9. Elektrische Verbindung herstellen.
- Seite 17 Montage der Kaminverblendungen 1. Die Kaminverblendungen trennen, dazu 4. Kaminverblendungen auf der das Klebeband abziehen. Dunstabzugshaube aufsetzen, die innere Kaminverblendung nach oben 2. Schutzfolie an den beiden schieben und links und rechts am Kaminverblendungen abziehen. Haltewinkel einhängen. Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.
- Seite 18 Notizen...
- Seite 19 Notizen...
