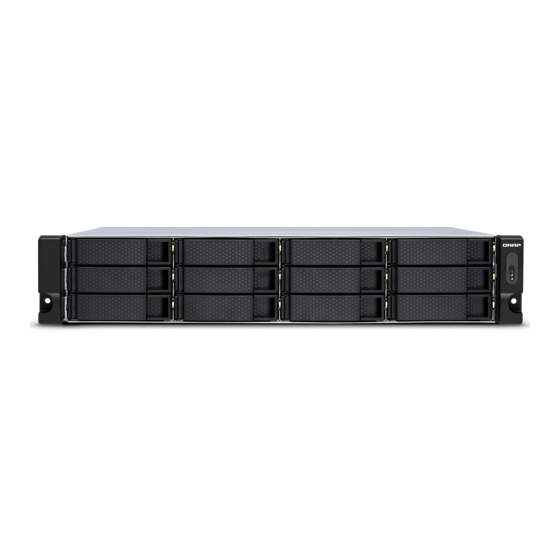

- Seite 1 JBOD-Gehäuse TL-R400S TL-R1200S-RP Benutzerhandbuch Dokumentversion: 3 24/08/2020...
-
Seite 2: Inhaltsverzeichnis
Schienensets.............................. 25 4. Grundlegende Bedienung LEDs................................26 Audioalarm..............................26 Lüftergeschwindigkeit Schalter........................27 5. Problemlösung Erkennung des JBOD-Gehäuses durch Speicher & Snapshots oder QNAP External JBOD Manager erzwingen..............................28 Hot-Swapping von ausgefallenen Festplatten.................... 28 Support und sonstige Ressourcen......................29 6. Glossar QTS................................30 QNAP JBOD Manager..........................30 Speicher &... - Seite 3 VCCI-Hinweis..............................40 BSMI-Hinweis............................. 40 SJ/T 11364-2006............................40...
-
Seite 4: Vorwort
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zu den QNAP TL-R400S and TL-R1200S-RP JBOD-Gehäusen und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen. -
Seite 5: Produktübersicht
Gehäusen. Über QNAP JBOD-Gehäuse QNAP JBOD-Gehäuse wurden entwickelt, um die Kapazität und den Nutzen Ihres NAS oder Computers zu erhöhen und eine breite Palette von Speicheranwendungen zu ermöglichen. Laufwerke, die in JBOD- Gehäusen installiert sind, können unabhängig verwaltet oder vom Host Gerät als Software RAID konfiguriert werden. - Seite 6 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Komponente TL-R400S TL-R1200S-RP Schnittstelle Switches • Ein/Aus Wichtig QNAP empfiehlt, mindestens zwei Sekunden nach dem Ausschalten des JBOD-Gehäuses zu warten, bevor es wieder eingeschaltet wird. • Lüfterdrehzahl • Audioalarm Abmessungen Formfaktor 1U, Rackmontage 2U, Rackmontage...
-
Seite 7: Lieferumfang
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Komponente Anzahl JBOD-Gehäuse Netzteil TL-R400S: 1 Netzkabel SFF-8088 Anschlusskabel TL-R400S: 1 SFF-8088 auf SFF-8644 Kabel TL-R1200S-RP: 3 QXP-x00eS Host Bus Adapter •... -
Seite 8: Rückseite
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch TL-R1200S-RP Komponente Komponente Laufwerks-LEDs Link LED Status-LED Lüfterfehler LED Rückseite TL-R400S Komponente Komponente Audioalarm Schalter Netzschalter Lüftergeschwindigkeit Schalter Kensington-Sicherheitsschloss Produktübersicht... - Seite 9 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Komponente Komponente SFF-8088 Port (Laufwerksschächte 1-4) Anschluss für Netzkabel TL-R1200S-RP Komponente Komponente Lüftergeschwindigkeit Schalter Audioalarm Schalter SFF-8088 Port (Laufwerksschächte 1-4) Netzschalter SFF-8088 Port (Laufwerksschächte 5-8) Stromversorgungseinheit 1 SFF-8088 Port (Laufwerksschächte 9-12) Stromversorgungseinheit 2 Produktübersicht...
-
Seite 10: Laufwerksnummerierung
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Laufwerksnummerierung TL-R400S TL-R1200S-RP Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen. Allgemeine Anweisungen • Das NAS sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird. - Seite 11 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch • Nur qualifizierte, sachkundige und autorisierte Personen mit Kenntnissen aller Einschränkungen, Sicherheitsvorkehrungen sowie Installations- und Wartungsverfahren sollten physischen Zugang zum NAS haben. • Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren.
-
Seite 12: Installationsanforderungen
• Ein oder mehrere SF-8088 Anschlusskabel • Host Bus Adapter Wichtig Die QNAP QXP-400eS-A1164 und QXP-1600eS Host Bus Adapter sind für den Anschluss des JBOD- Gehäuses an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind möglicherweise nicht mit QNAP JBOD Gehäusen kompatibel. - Seite 13 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch • Schienensets 3. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen: • 3,5-Zoll Laufwerken in 3,5-Zoll Einsätzen installieren • 2,5-Zoll Laufwerken in 3,5-Zoll Einsätzen installieren • Solid-State-Drives in 3,5-Zoll Einsätzen installieren 4.
-
Seite 14: Hardwareinstallation Festplatteninstallation
3. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, sowie die Verbindung des JBOD- Gehäuses mit einem NAS oder Computer. Festplatteninstallation QNAP JBOD-Gehäuse sind kompatibel mit 3,5-Zoll- und 2,5-Zoll-Festplatten sowie 2,5-Zoll Solid-State- Drives. 3,5-Zoll Laufwerken in 3,5-Zoll Einsätzen installieren Warnung •... - Seite 15 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schraube an.
-
Seite 16: 2,5-Zoll Laufwerken In 3,5-Zoll Einsätzen Installieren
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. - Seite 17 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch b. Ziehen Sie den Einsatz heraus. 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
-
Seite 18: Solid-State-Drives In 3,5-Zoll Einsätzen Installieren
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. - Seite 19 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch b. Ziehen Sie den Einsatz heraus. 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
-
Seite 20: Griffe Installieren
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. -
Seite 21: Anschluss Des Jbod-Gehäuses An Ein Nas
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch 3. Installieren Sie die Winkelhalterung am JBOD-Gehäuse. a. Richten Sie die Öffnungen an der Winkelhalterung an den Öffnungen des Gehäuses aus. Anmerkung Stellen Sie sicher, dass der Griff in dieselbe Richtung wie die Vorderseite zeigt. - Seite 22 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Wichtig Die QNAP QXP-400eS-A1164 und QXP-1600eS Host Bus Adapter sind für den Anschluss des JBOD-Gehäuses an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind nicht mit QNAP JBOD-Gehäusen kompatibel. TL-R400S TL-R1200S-RP 4. Schalten Sie die JBOD-Gehäuse ein.
-
Seite 23: Verbindung Des Jbod-Gehäuses Mit Einem Server
Kabels kann das Signal oder die Leistung verschlechtern. Wichtig Die QNAP QXP-400eS-A1164 und QXP-1600eS Host Bus Adapter sind für den Anschluss des JBOD-Gehäuses an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind nicht mit QNAP JBOD-Gehäusen kompatibel. - Seite 24 6. Stellen Sie sicher, dass das JBOD-Gehäuse vom Server erkannt wird. a. Gehen Sie zum Dienstprogramm zur Festplattenverwaltung Ihres Servers oder öffnen Sie den QNAP External RAID Manager unter Windows oder Linux. Anmerkung Um den QNAP JBOD Manager herunterzuladen, wechseln Sie zu https://download.qnap.com. Hardwareinstallation...
-
Seite 25: Hot-Swapping Redundanter Netzteile
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch b. Stellen Sie sicher, dass das JBOD-Gehäuse aufgelistet ist. Hot-Swapping redundanter Netzteile Warnung Das NAS kann ein oder mehrere Netzteilkabel haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel trennen. -
Seite 26: Schienensets
Die TL-R400S and TL-R1200S-RP sind mit den folgenden Modellen kompatibel: • RAIL-B02 Schienensets gehören nicht zum Lieferumfang des JBOD-Gehäuses und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie beim einem autorisierten Händler oder unter http://shop.qnap.com. Informationen zur Installation finden Sie im Schienenset-Paket. Hardwareinstallation... -
Seite 27: Grundlegende Bedienung
Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Anmerkung Die Laufwerks-LEDs funktionieren nur beim Anschluss an ein NAS oder einen Computer mit QTS, QTS hero oder QNAP JBOD Manager. Audioalarm Anmerkung Der Audioalarm kann mit dem Audioalarm Schalter an der Rückseite des JBOD-Gehäuses ein- und ausgeschaltet werden. -
Seite 28: Lüftergeschwindigkeit Schalter
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Dauer Frequenz Beschreibung Langer Signalton (2 3 (alle 5 Minuten) • Der Systemlüfter funktioniert nicht. Sekunden) • Die Systemtemperatur liegt über dem Schwellenwert. Anmerkung • Der Standard Temperaturwarnschwellenwert beträgt 65°C. Sie können den Schwellenwert mit dem QNAP JBOD Manager auf eine Temperatur zwischen 55°C und 69°C einstellen. -
Seite 29: Problemlösung
Erkennung des JBOD-Gehäuses durch Speicher & Snapshots oder QNAP External JBOD Manager erzwingen Wenn Speicher & Snapshots oder der QNAP JBOD Manager das JBOD-Gehäuse während des Betriebs nicht lokalisieren können, könnten die Laufwerke oder Daten fehlerhaft sein. 1. Schalten Sie das JBOD-Gehäuse aus. -
Seite 30: Support Und Sonstige Ressourcen
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch 10. Warten Sie 30 Sekunden lang oder bis das JBOD-Gehäuse zwei Signaltöne ausgibt. 11. Gehen Sie zu Hauptmenü > Speicher & Snapshots > Speicher > Speicher/Snapshots. 12. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Aktualisierung lautet. -
Seite 31: Glossar
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch 6. Glossar QNAP NAS-Betriebssystem QNAP JBOD Manager Software Dienstprogramm für Windows, Linux und MacOS, mit dem Sie QNAP JBOD-Gehäuse anzeigen und konfigurieren können Speicher & Snapshots QTS Dienstprogramm, mit dem Sie QNAP JBOD-Gehäuse anzeigen und konfigurieren können, die mit... -
Seite 32: Hinweise
Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/... - Seite 33 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works.
- Seite 34 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Seite 35 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Seite 36 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Seite 37 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
- Seite 38 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Seite 39 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
-
Seite 40: Ce-Hinweis
Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. -
Seite 41: Vcci-Hinweis
QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch VCCI-Hinweis この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波 妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがありま す。 VCCI–A BSMI-Hinweis 警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在 這種情況下，使用者會被要求採取某些適當的對策。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示... - Seite 42 QNAP JBOD-Gehäuse - TL-R400S/TL-R1200S-RP Benutzerhandbuch 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Hinweise...
